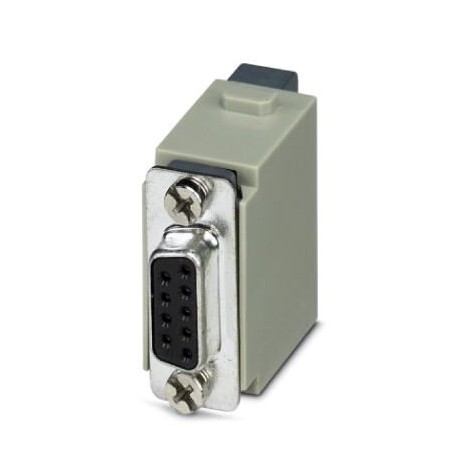

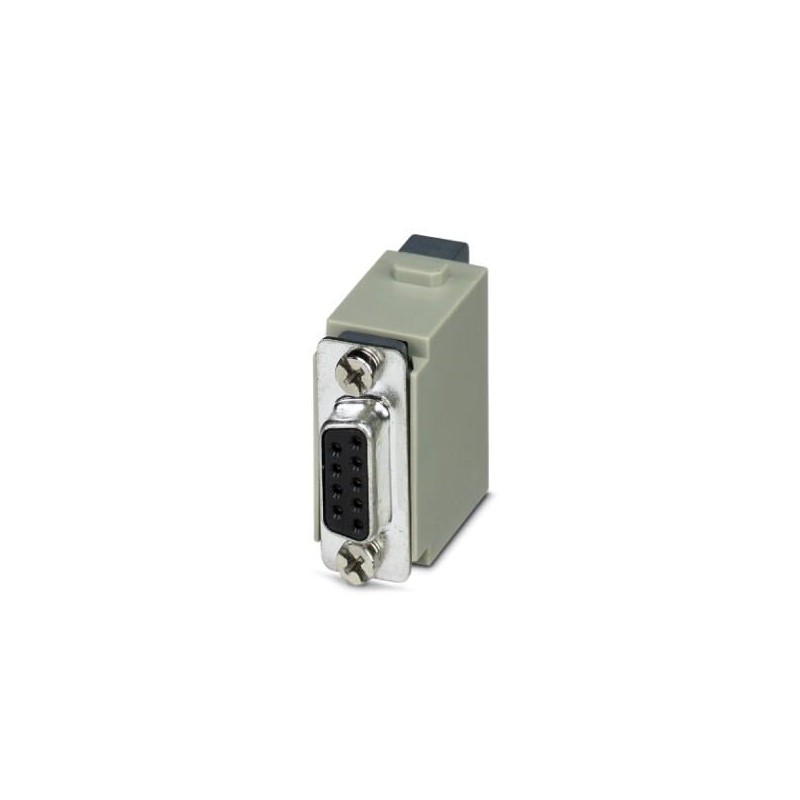

HC-M-DSUB-09/2-CT-M 1079796 PHOENIX CONTACT Módulo de soportes de contacto macho HEAVYCON, D-SUB 9, conexión..
HC-M-DSUB-09/2-CT-M
1079796
PHOENIX_CONTACT
Módulo de soportes de contacto macho HEAVYCON, D-SUB 9, conexión crimpada, para dos cables, sin contactos crimpados
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1079796 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACB - |
| Página del catálogo | Página 587 (C_2_2019) |
| EAN | 4055626800554 |
| Peso por unidad (sin incluir el embalaje) | 34,300 g |
| Número de tarifa arancelaria | 85366990 |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 50 V |
|---|---|
| Corriente asignada | 5 A |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Cara de enchufe | 9 |
Datos mecánicos
| Sección de conexión | 0,09 mm² ... 0,82 mm² |
|---|---|
| Sección de conexión AWG | 28 ... 18 |
| Longitud a desaislar del conductor individual | 4,2 mm |
| Diámetro de contacto | 1 mm |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 52 mm |
Generalidades
| Observación | para marcos de soporte modulares HC-M-B...-MF-H / HC-M-B...-MF-B, para dos cables |
|---|---|
| Ejecución | D-SUB 9 |
| Serie | HC-M-DSUB-C |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión engastada |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Altura de carcasa >=52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. Está prescrita la utilización de las espigas codificadoras HC-CST (1676857) y de las hembras codificadoras HC-CBU (1676860). |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Material conductor exterior | Aleación de cinc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 10.0.1 | 27440218 |
|---|---|
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440207 |
| eCl@ss 9.0 | 27440218 |
| Característica | Valor |
|---|---|
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 9 |
| Diámetro del contacto del enchufe (EF007320) | 1 mm |
| Material del inserto del conector (EF007545) | Otros |
| Corriente nominal In (EF008250) | 5 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.09 mm² |
| Sección de conductor conectable (EF007343) | 0.09 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34.2 mm |
| Altura (EF000040) | 35.7 mm |
| Profundidad (EF000049) | 14.6 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
