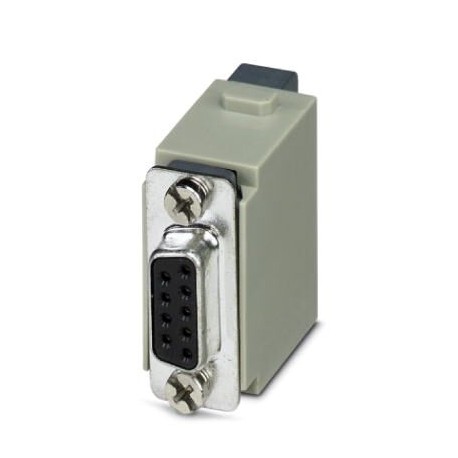

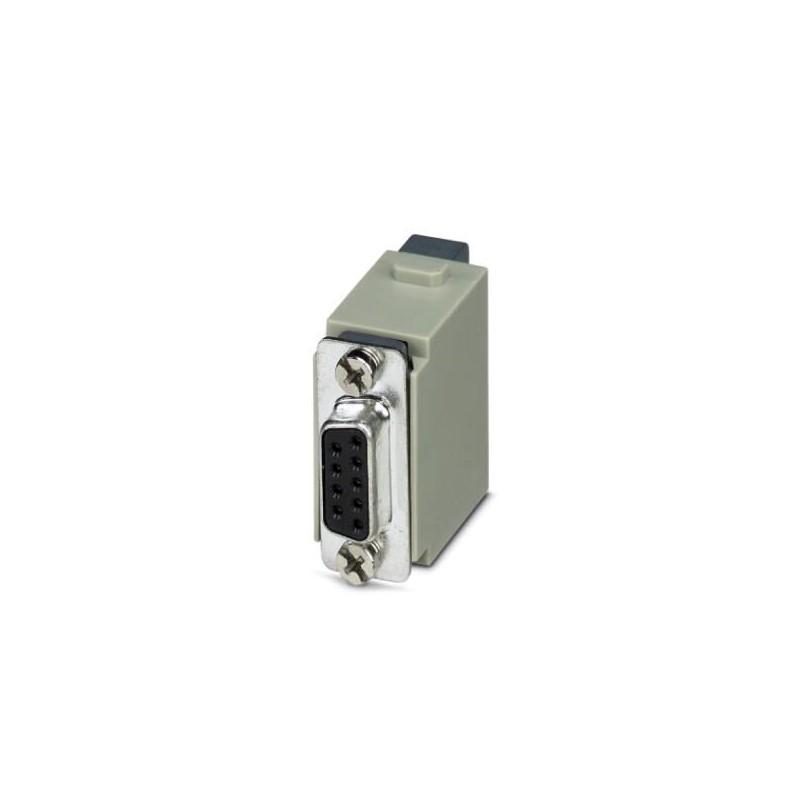

HC-M-DSUB-09/2-CT-M 1079796 PHOENIX CONTACT Module à isolant pour contacts mâles HEAVYCONNEC, D-SUB 9, racco..
HC-M-DSUB-09/2-CT-M
1079796
PHOENIX_CONTACT
Module à isolant pour contacts mâles HEAVYCONNEC, D-SUB 9, raccordement serti, pour deux câbles, sans contact à sertir
Module de support de contact mâle HEAVYCON, D-SUB 9, connexion à sertir, pour deux fils, sans contacts à sertir
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1079796 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 587 (C-2-2019) |
| GTIN | 4055626800554 |
| Poids par pièce (hors emballage) | 0,034 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | CN (Chine) |
Caractéristiques électriques
| Tension de référence (III/3) | 50 V |
|---|---|
| Courant de référence | 5 A |
| Tension de choc assignée | 0,8 kV |
| Enfichable | 9 |
Caractéristiques mécaniques
| Section raccordable | 0,09 mm² ... 0,82 mm² |
|---|---|
| Section raccordable AWG | 28 ... 18 |
| Longueur de gaine à dénuder de chaque fil | 4,2 mm |
| Diamètre de contact | 1 mm |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 52 mm |
Généralités
| Remarque | pour cadre support de module HC-M-B...-MF-H / HC-M-B...-MF-B, pour deux câbles |
|---|---|
| Version | D-SUB 9 |
| Série | HC-M-DSUB-C |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement serti |
| Type de contact | tournés |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Hauteur de boîtier > = 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. L'utilisation de tiges de détrompage HC-CST (1676857) et de connecteurs femelles de détrompage HC-CBU (1676860) est recommandée. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
| Matériau du conducteur externe | Revêtement zinc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 10.0.1 | 27440218 |
|---|---|
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440207 |
| eCl@ss 9.0 | 27440218 |
| Caractéristique | Valeur |
|---|---|
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 9 |
| Diamètre du contact à fiche (EF007320) | 1 mm |
| Matériau de l'insert de connecteur (EF007545) | Autre |
| Courant assigné In (EF008250) | 5 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.09 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.09 mm² |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34.2 mm |
| Hauteur (EF000040) | 35.7 mm |
| Profondeur (EF000049) | 14.6 mm |
