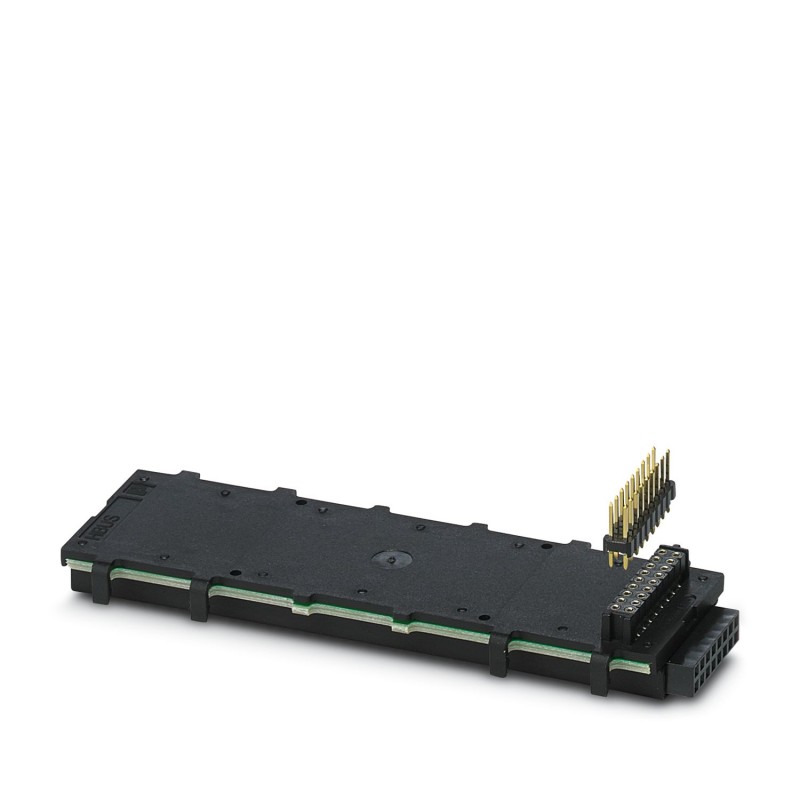

HBUS 107,6-16P-1S DEV-KIT BK 2202545 PHOENIX CONTACT Conector de bus para conectar módulos BC en el carril a.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

HBUS 107,6-16P-1S DEV-KIT BK 2202545 PHOENIX CONTACT Conector de bus para conectar módulos BC en el carril a..

HBUS 107,6-16P-1S DEV-KIT BK

2202545

PHOENIX_CONTACT

Conector de bus para conectar módulos BC en el carril; adecuado para BC DEV-KITS, contiene HBUS 107,6 y pinstrip

Más detalles


Conectores > Conector de cable para conector de circuito impreso

Envolventes electrónica

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $32.36
Precio unitario: $32.36
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos
Propiedades del artículo
Tipo de productoConector de carril
Familia de productosBC 107,6..
Número de polos16
Paso2,54 mm
Estado de mantenimiento de datos
Revisión de artículo02
Propiedades eléctricas
Corriente nominal IN3 A (Corriente total máx. 25 A)
Resistencia de contacto23,9 mΩ
Tensión de dimensionamiento (III/3)30 V
Tensión transitoria de dimensionamiento (III/3)0,8 kV
Tensión de dimensionamiento (III/2)30 V
Tensión transitoria de dimensionamiento (III/2)0,8 kV
Tensión nominal (II/2)100 V
Tensión transitoria de dimensionamiento (II/2)0,8 kV
Datos del material
Datos del material - contacto
Material contactoAleación de Cu
Características de la superficiecompletamente dorado
Datos del material - carcasa
Color (Carcasa)negro (9005)
Material aislantePA
Grupo material aislanteI
CTI según IEC 60112600
Clase de inflamabilidad según UL 94V0
datos del material, conector macho
Color ()()
Dimensiones
Paso2,54 mm
Anchura [w]107,6 mm
Montaje
Tipo de montajeMontaje sobre carril DIN
Ensayos mecánicos
Examen visual
Especificación del ensayoDIN EN 60512-1-1:2003-01
ResultadoPrueba aprobada
Examen dimensional
Especificación del ensayoDIN EN 60512-1-2:2003-01
ResultadoPrueba aprobada
Condiciones medioambientales y de vida útil
Ensayo de vibraciones
Especificación del ensayoDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frecuencia10 - 150 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,15 mm (10 Hz ... 58,1 Hz)
Aceleración20 m/s²
Duración de ensayo por eje2,5 h
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Prueba de durabilidad
Especificación del ensayoDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensión de choque soportable a nivel del mar0,91 kV
Resistencia de contacto R123,9 mΩ
Resistencia de contacto R224 mΩ
Ciclos de enchufe25
Ensayo climático
Especificación del ensayoDIN 50018:2013-05
Fatiga por corrosión0,2 dm3SO2en 300 dm3/40 °C/1 ciclo
Esfuerzo térmico100 °C/168  h
Tensión alterna soportable0,55 kV
Ensayo filam. incandescente
Especificación del ensayoDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura850 °C
Tiempo de actuación30 s
Choque
Especificación del ensayoDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Tipo de choqueSemisinusoidal
Aceleración150 m/s²
Duración del choque11 ms
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 105 °C (en función de la curva derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 55 °C
Humedad relativa del aire (almacenamiento / transporte)80 %
Temperatura ambiente (montaje)-5 °C ... 100 °C
Ensayos eléctricos
Líneas de fuga y distancias de aislamiento de aire
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteI
Tensión de aislamiento de dimensionamiento (III/3)30 V
Tensión transitoria nominal (III/3)0,8 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3)0,8 mm
valor mínimo de línea de fuga (III/3)1,3 mm
Tensión de aislamiento de dimensionamiento (III/2)30 V
Tensión transitoria nominal (III/2)0,8 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2)0,2 mm
valor mínimo de línea de fuga (III/2)0,53 mm
Tensión de aislamiento de dimensionamiento (II/2)100 V
Tensión transitoria nominal (II/2)0,8 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2)0,2 mm
valor mínimo de línea de fuga (II/2)0,71 mm
Información sobre el embalaje
Tipo del embalaje exteriorCartón

ETIM for 2202545 Conectores (EC002638)
Característica Valor
Tipo de conexión (EF000064) Otros
Medida de la rejilla de los contactos (EF007326) 2.54 mm
Dimensión modular de las conexiones (EF006827) 2.54 mm
Contacto de ángulo/conexión del conductor (EF007546) Otros
Corriente nominal In (EF008250) 3 A
Tensión nominal (EF000228) 30 V
Picos de tensión nominal (EF002993) 0.8 kV
Categoría de sobretensión (EF006785) III
Grado de contaminación (EF006786) 2
Tipo de cable conectable (EF006816) Cable tubular
Material del contacto (EF007544) Cobre
Material del cuerpo aislante (EF007543) Poliamida (PA)
Material de carcasa (EF001596) Otros
Color de la carcasa (EF000136) Negro
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Temperatura de operatividad (EF002393) -40 °C

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf 24 Mbytes
