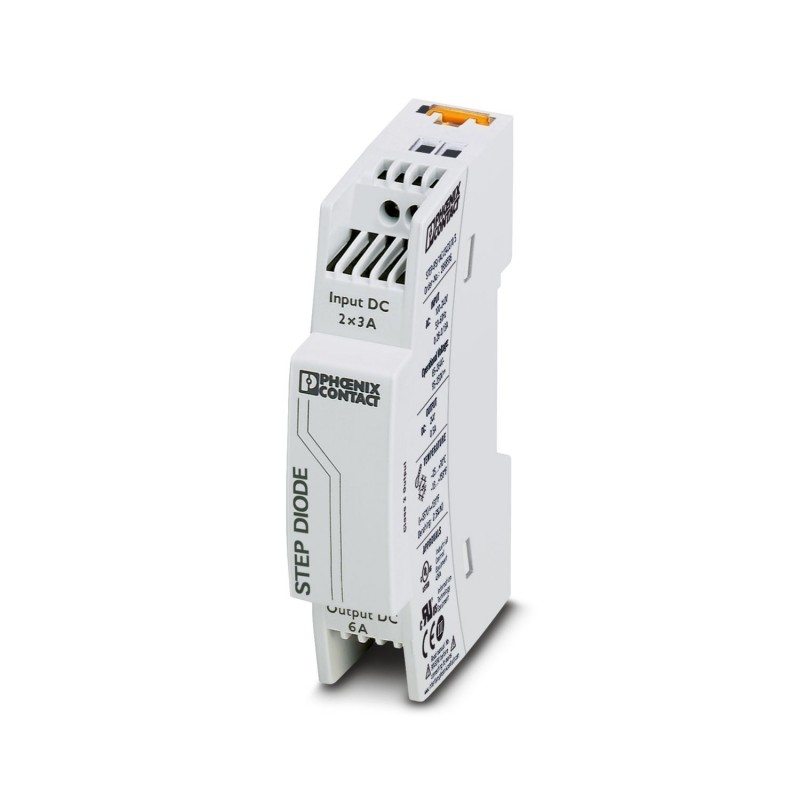

STEP-DIODE/5-24DC/2X5/1X10 2868606 PHOENIX CONTACT Módulo de redundancia, 5 ... 24 V CC, 2 x 5 A, 1 x 10 A
STEP-DIODE/5-24DC/2X5/1X10
2868606
PHOENIX_CONTACT
Módulo de redundancia, 5 ... 24 V CC, 2 x 5 A, 1 x 10 A
Componentes industriales de baja tensión > Componente para circuito de protección
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Datos de entrada
| Funcionamiento DC | |
| Margen de tensión nominal de entrada | 5 V DC ... 24 V DC |
| Rango de tensión de entrada | 4,5 V DC ... 30 V DC |
| Tipo de tensión de la tensión de alimentación | CC |
| Protección contra inversión de polaridad | < Sí60 V |
| Corriente de entrada nominal (IN) | 2x 5 A (-25 °C ... 55 °C) |
| 1x 10 A (-25 °C ... 55 °C) | |
| 2x 5 A (-25 °C ... 55 °C) | |
| 1x 10 A (-25 °C ... 55 °C) | |
| Protección contra sobretensiones transitorias | Diodo transil |
| Caída de tensión entrada/salida | 0,5 V |
Datos de salida
| Rendimiento | > 97 % |
| > 97 % | |
| Tensión nominal de salida | 24 V DC |
| Rango de ajuste de la tensión de salida (Uset) | 5 V DC ... 24 V DC |
| Corriente nominal de salida (IN) | 10 A (Aumento de potencia) |
| 5 A (Redundancia) | |
| Derating | 55 °C ... 70 °C (2,5 %/K) |
| Disipación de carga nominal máxima | 2,5 W (IOUT= 5 A) |
| Posibilidad de conexión en serie | no |
| Derating | 60 °C ... 70 °C (2,5 %/K) |
Datos de conexión
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Propiedades eléctricas
| Tensión de aislamiento entrada, salida/carcasa | 500 V DC |
Propiedades del artículo
| Tipo de producto | Módulo de redundancia |
| Familia de productos | STEP DIODE |
| MTBF (IEC 61709, SN 29500) | > 25822000 h (40 °C) |
| LED | no |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Dimensiones
| Anchura | 18 mm |
| Altura | 90 mm |
| Profundidad | 61 mm |
| Unidad de división | 1 UD |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 0 mm / 0 mm |
| Distancia de montaje arriba/abajo | 30 mm / 30 mm |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 30 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Datos del material
| Material de la carcasa | Metal |
| Material carcasa | Plástico |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normas y especificaciones
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Seguridad eléctrica | IEC 62368-1 (SELV) |
Homologaciones
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Descarga en el aire | 8 kV (Severidad del ensayo 3) |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 1 GHz ... 2 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 2 GHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 2 kV (Severidad del ensayo 3, asimétrica) |
| Salida | 2 kV (Severidad del ensayo 3, asimétrica) |
| Observación | Criterio B |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 0,5 kV (Severidad del ensayo 1, asimétrica) |
| 0,5 kV (Severidad del ensayo 1, simétrica) | |
| Salida | 0,5 kV (Severidad del ensayo 1, asimétrica) |
| 0,5 kV (Severidad del ensayo 1, simétrica) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| E/S/s | asimétrico |
| Gama de frecuencias | 150 kHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V (Severidad del ensayo 3) |
| Caídas de tensión | |
| Normas/especificaciones | EN 61000-4-11 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
| Característica | Valor |
|---|---|
| Función (EF000030) | Otros |
| Tipo de tensión de funcionamiento (EF005294) | CC |
| Voltaje de funcionamiento en CC (EF008208) | 4.5 V |
| Con indicador LED (EF005950) | No |
