PHOENIX_CONTACTAlimentationsSTEP-DIODE/5-24DC/2X5/1X10 2868606 PHOENIX CONTACT Module pour redondance

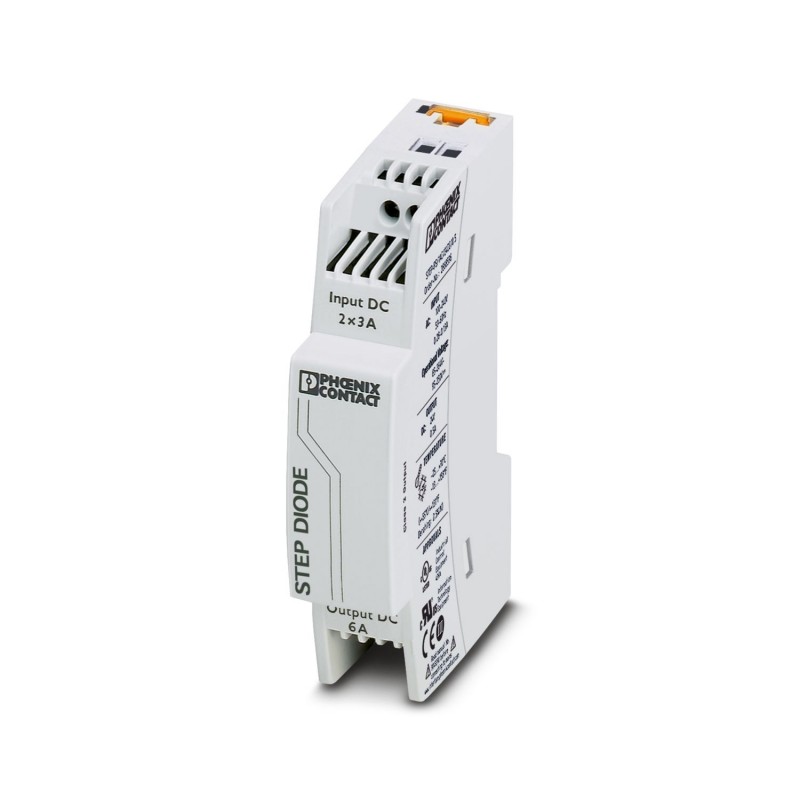

PHOENIX_CONTACT STEP-DIODE/5-24DC/2X5/1X10 2868606 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

STEP-DIODE/5-24DC/2X5/1X10 2868606 PHOENIX CONTACT Module pour redondance

Référence: STEP-DIODE/5-24DC/2X5/1X10

Code: 2868606

Fabricant: PHOENIX_CONTACT

Description:

Module pour redondance
Module de redondance, 5 ... 24 V CC, 2 x 5 A, 1 x 10 A

Catégories:

  • Appareillage industriel basse tension > Limiteur de surtension
  • PHOENIX_CONTACT > Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 59,44 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2868606
Unité de conditionnement1 pcs
Page cataloguePage 267 (C-4-2017)
GTIN4046356583923
Poids par pièce (hors emballage)0,073 KGM
Numéro du tarif douanier85049091
Pays d'originePL (Pologne)

Cotes

Largeur18 mm
Hauteur90 mm
Profondeur61 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)
Classe climatique3K3 (selon EN 60721)
Degré de pollution2

Données d'entrée

Plage de tension nominale d'entrée5 V DC ... 24 V DC
5 V DC ... 24 V DC
Plage de tension d'entrée4,5 V DC ... 30 V DC
Courant d'entrée nominal2x 5 A (-25 °C ... 55 °C)
1x 10 A (-25 °C ... 55 °C)
2x 5 A (-25 °C ... 55 °C)
1x 10 A (-25 °C ... 55 °C)

Données de sortie

Tension de sortie nominale24 V DC
Plage de réglage de la tension de sortie (USet)5 V DC ... 24 V DC
Courant nominal de sortie (IN)10 A (Augmentation de puissance)
5 A (Redondance)
Derating55 °C ... 70 °C (2,5 % / K)
Connectabilité en sérieNon
Puissance dissipée charge nominale max.2,5 W (IOUT= 5 A)

Généralités

Poids net0,1 kg
Rendement> 97 %
> 97 %
Classe de protectionIII
Indice de protectionIP20
MTBF (IEC 61709, SN 29500)
> 25822000 h (40 °C)
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : horizontale 0 mm, verticale 30 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Longueur à dénuder6,5 mm
Filetage visM3

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Longueur à dénuder6,5 mm
Filetage visM3

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
ImmunitéEN 61000-6-2:2005
Connexion selon la normeCUL
Normes/PrescriptionsEN 61000-4-2
Décharge par contact4 kV (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
Plage de fréquence1,4 GHz ... 2 GHz
Intensité de champ3 V/m (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-6-3
EN 61000-4-6
Plage de fréquence150 kHz ... 80 MHz
Tension10 V (Sévérité de contrôle 3)
Normes/PrescriptionsEN 61000-4-11
Directive basse tensionConformité à la directive NSR 2006/95/CE
Norme – sécurité électriqueCEI 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Homologations ULUL/C-UL Listed UL 508
Norme UL/C-UL Recognized UL 60950-1
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2868606 Appareillage industriel basse tension (EC000683)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique4.5 V
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
