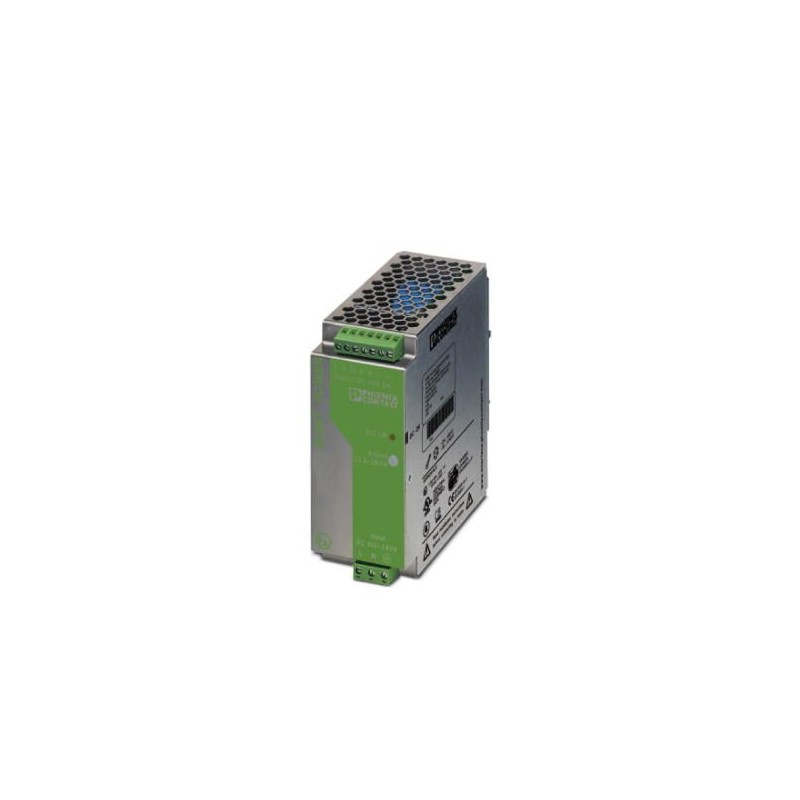

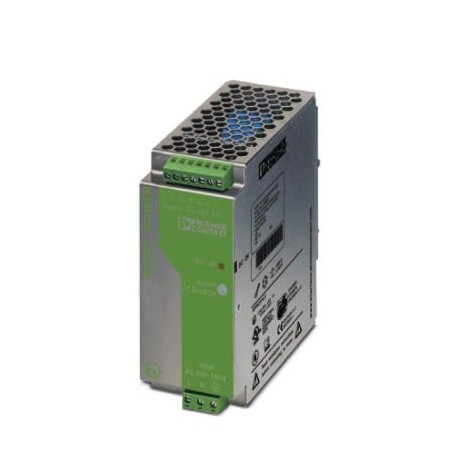

QUINT-PS-100-240AC/24DC/ 5/EX 2938853 PHOENIX CONTACT Alimentación de corriente
QUINT-PS-100-240AC/24DC/ 5/EX
2938853
PHOENIX_CONTACT
Alimentación de corriente
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2938853 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMPP13 - |
| Página del catálogo | Página 594 (IF_2009) |
| EAN | 4017918927233 |
| Peso por unidad (sin incluir el embalaje) | 1.000,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | TH (Tailandia) |
Medidas
| Anchura | 55 mm |
|---|---|
| Altura | 130 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 130 mm |
| Profundidad en montaje alternativo | 58 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 100 % (Condensación admisible) |
Datos de entrada
| Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
|---|---|
| Rango de tensión de entrada | 85 V AC ... 264 V AC |
| 90 V DC ... 250 V DC | |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Gama de frecuencias DC | 0 Hz |
| Absorción de corriente | aprox. 1,6 A (120 V AC) |
| 0,8 A (230 V AC) | |
| Potencia nominal absorbida | 134 W |
| Extracorriente de cierre | < 20 A (típico) |
| Puenteo en fallo de red | > 20 ms (120 V AC) |
| > 120 ms (230 V AC) | |
| Fusible de entrada | 5 A (Lento, interno) |
| Selección de fusibles apropiados | 6 A ... 16 A (Característica B, C, D, K) |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 28,5 V DC |
| Corriente nominal de salida (IN) | 5 A (hasta 60 °C) |
| POWER BOOST (IBoost) | 7,5 A |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | 35 V DC |
| Protección contra sobretensión a la salida | ≤ 35 V DC |
| Ondulación residual | < 100 mVPP |
| Potencia de salida | 120 W |
| Tiempo de conexión típico | < 1 s |
| Puntas de conexión Carga nominal | < 50 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | 2,7 W |
| Disipación de carga nominal máxima | 18 W |
Generalidades
| Peso neto | 1 kg |
|---|---|
| Indicación de la tensión de servicio | LED verde |
| Rendimiento | > 87 % |
| Tensión de aislamiento entrada/salida | 4 kV AC (Ensayo individual) |
| 2 kV AC (ensayo de tipo) | |
| Clase de protección | I |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Señalización
| Denominación Salida | DC-OK, activa |
|---|---|
| Descripción de la salida | UOUT> 0,9 x UN: Señal "high" |
| Tensión de conmutación máxima | ≤ 24 V |
| Tensión de salida | + 24 V DC (Señal) |
| Corriente de conexión máxima | máx. 44 mA |
| Corriente de carga constante | ≤ 40 mA |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Rosca de tornillo | M3 |
| Denominación Salida | DC-OK, sin potencial |
| Descripción de la salida | Contacto de relé, UOUT> 0,9 x UN: Contacto cerrado |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de conexión máxima | máx. 1 A |
| Corriente de carga constante | ≤ 1 A |
| Indicación de estado | LED "DC OK" verde |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM 89/336/CEE |
|---|---|
| Normas/especificaciones | EN 60079-0 |
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Norma - Seguridad de los aparatos | GS (Seguridad Verificada) |
| Declaración de conformidad según EN 60079-15 | II 3 G Ex nAC IIC T4 X |
| Homologación para la construcción naval | DNV GL (EMC A) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D | |
| Dispositivos de tecnología de información - Seguridad (CB Scheme) | CB-Scheme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
