> >>QUINT-PS-100-240AC/24DC/ 5/EX 2938853 PHOENIX CONTACT Alimentatore
Prodotto precedente Prodotto successivo

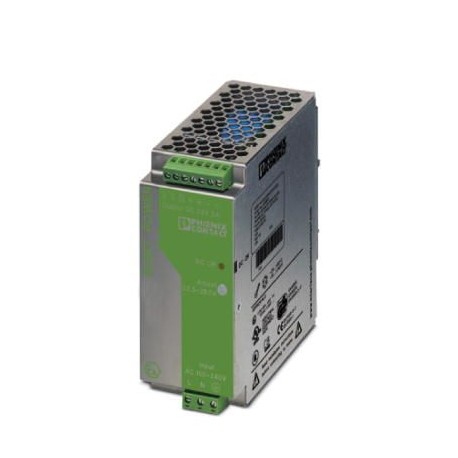

QUINT-PS-100-240AC/24DC/ 5/EX 2938853 PHOENIX CONTACT Alimentatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QUINT-PS-100-240AC/24DC/ 5/EX 2938853 PHOENIX CONTACT Alimentatore

QUINT-PS-100-240AC/24DC/ 5/EX

2938853

PHOENIX_CONTACT

Alimentatore

Maggiori dettagli


Alimentatori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2938853
Pezzi/conf.1 PZ
Sales keyCMPP13 -
Pagina catalogoPagina 594 (IF_2009)
GTIN4017918927233
Peso per pezzo (confezione esclusa)1.000,000 g
Numero tariffa doganale85044030
Paese di origineTH (Tailandia)

Dimensioni

Larghezza55 mm
Altezza130 mm
Profondità125 mm
Larghezza per montaggio alternativo122 mm
Altezza per montaggio alternativo130 mm
Profondità per montaggio alternativo58 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)100 % (Condensa consentita)

Dati d'ingresso

Intervallo tensione in entrata100 V AC ... 240 V AC
Range tensione d'ingresso85 V AC ... 264 V AC
90 V DC ... 250 V DC
Range di frequenze AC45 Hz ... 65 Hz
Range di frequenze DC0 Hz
Corrente assorbita (a carico nominale)ca. 1,6 A (120 V AC)
0,8 A (230 V AC)
Assorbimento di potenza nominale134 W
Impulso corrente di inserzione< 20 A (tip.)
Tempo di copertura guasto sulla rete> 20 ms (120 V AC)
> 120 ms (230 V AC)
Fusibile d'ingresso5 A (ritardato, interno)
Scelta dei fusibili adatti6 A ... 16 A (Caratteristica B, C, D, K)

Dati d'uscita

Tensione di uscita nominale24 V DC ±1 %
Regolazione tensione di uscita (USet)22,5 V DC ... 28,5 V DC
Corrente nominale di uscita (IN)5 A (fino a 60 °C)
POWER BOOST (IBoost)7,5 A
Derating60 °C ... 70 °C (2,5 % / K)
Collegamento in parallelosì, per ridondanza e incremento potenza
Possibilità di collegamento in seriesì
Resistenza alimentazione di ritorno35 V DC
Protezione contro la sovratensione sull'uscita≤ 35 V DC
Ripple residuo< 100 mVSS
Potenza d'uscita120 W
Tempo di accensione tipico< 1 s
Carico nominale picchi di commutazione< 50 mVSS(20 MHz)
Max. potenza dissipata a vuoto2,7 W
Max. potenza dissipata con carico nominale18 W

Generalità

Peso netto1 kg
Indicazione tensione di esercizioLED verde
Efficienza> 87 %
Tensione di isolamento ingresso/uscita4 kV AC (Collaudo)
2 kV AC (omologazione)
Classe di protezioneI
Grado di protezioneIP20
MTBF (IEC 61709, SN 29500)> 500000 h
Posizione d'installazioneGuida di supporto orizzontale NS 35, EN 60715
Indicazione per il montaggioaffiancabile: orizzontale 0 mm, verticale 50 mm

Dati di collegamento ingresso

CollegamentoMorsetto a vite estraibile
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.12
Lunghezza di spelatura7 mm
FilettaturaM3

Dati di collegamento uscita

CollegamentoMorsetto a vite estraibile
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.12
Lunghezza di spelatura7 mm
FilettaturaM3

Segnalazione

Denominazione uscitaDC OK, attiva
Descrizione dell'uscitaUOUT> 0,9 x UN: Segnale High
Max. tensione commutabile≤ 24 V
Tensione d'uscita+ 24 V DC (Segnale)
Max. corrente d'inserzionemax. 44 mA
Corrente di carico permanente≤ 40 mA
Segnalazione statoLED "DC OK" verde
Nota relativa all'indicatore di statoUOUT< 0,9 x UN: LED lampeggiante
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12
Coppia min.0,5 Nm
Coppia max.0,6 Nm
FilettaturaM3
Denominazione uscitaDC OK, libera da potenziale
Descrizione dell'uscitaContatto relè, U
out
> 0,9 x U
N
: Contatto chiuso
Max. tensione commutabile≤ 30 V AC/DC
Max. corrente d'inserzionemax. 1 A
Corrente di carico permanente≤ 1 A
Segnalazione statoLED "DC OK" verde

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 89/336/CEE
Norme/DisposizioniEN 60079-0
Emissione disturbiEN 55011 (EN 55022)
Immunità ai disturbiEN 61000-6-2:2005
Attacco a normaCUL
Norma - Sicurezza dei trasformatoriEN 61558-2-17
Sicurezza elettrica a normaEN 60950-1/VDE 0805 (SELV)
EN 61558-2-17
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenzaEN 50178/VDE 0160 (PELV)
Separazione sicura a normaDIN VDE 0100-410
Riferimento normativo - Limitazione delle armoniche riflesse in reteEN 61000-3-2
Riferimento normativo - Sicurezza delle apparecchiatureGS (sicurezza testata)
Dichiarazione di conformità a norma EN 60079-15 II 3 G Ex nAC IIC T4 X
Omologazione per settore navaleDNV GL (EMC A)
Omologazioni ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D
Dispositivi informatici - sicurezza (schema CB)CB-Scheme
ATEX II 3 G Ex nA nC IIC T4 Gc X

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni;
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf 27 Mbytes
PDF CATALOGO PHOENIX PROTEZIONE IT.pdf 27 Mbytes
PHOENIX CONTACT-2938853-QUINT-PS-100-240AC/24DC/ 5/EX 139 Kbytes PHOENIX CONTACT-2938853-QUINT-PS-100-240AC/24DC/ 5/EX
