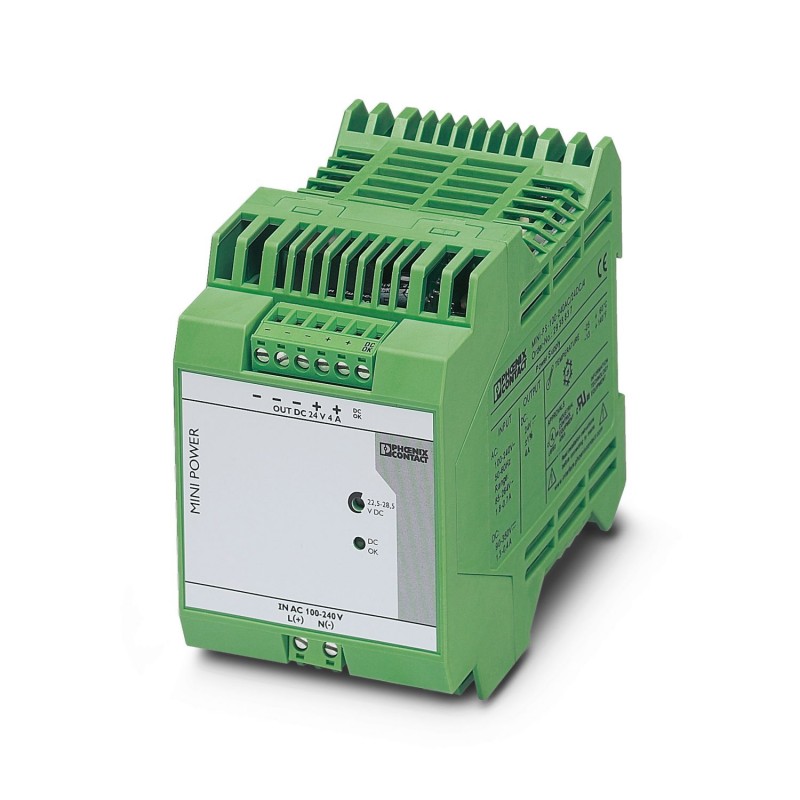

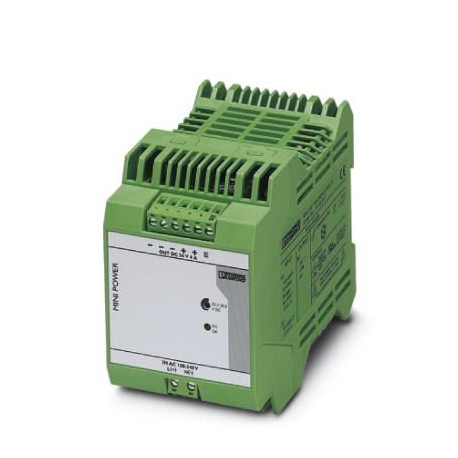

MINI-PS-100-240AC/24DC/4 2938837 PHOENIX CONTACT Alimentación de corriente
MINI-PS-100-240AC/24DC/4
2938837
PHOENIX_CONTACT
Fuente de alimentación conmutada en primario MINI POWER para montaje sobre carril, entrada: monofásica, salida: 24 V DC/4 A
En instalaciones nuevas utilice los siguientes artículos: 2904599 o 2909577Fuente de alimentación conmutada en primario MINI POWER para montaje sobre carril, entrada: monofásica, salida: 24 V DC/4 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2938837 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMPM13 - |
| Página del catálogo | Página 235 (C_4_2017) |
| EAN | 4017918924058 |
| Peso por unidad (sin incluir el embalaje) | 400,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
|---|---|
| Rango de tensión de entrada | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Absorción de corriente | 1,3 A (120 V AC) |
| 0,8 A (230 V AC) | |
| 1,3 A (90 V DC) | |
| 0,4 A (350 V DC) | |
| Potencia nominal absorbida | 158 VA |
| Extracorriente de cierre | < 15 A (típico) |
| Puenteo en fallo de red | > 20 ms (120 V AC) |
| > 100 ms (230 V AC) | |
| Fusible de entrada | 3,15 A (Lento, interno) |
| Selección de fusibles apropiados | 6 A ... 16 A (Característica B, C, D, K) |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Varistor |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 28,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 4 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 5 A (-25 °C ... 40 °C permanentemente) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | 35 V DC |
| Protección contra sobretensión a la salida | ≤ 35 V DC |
| Retardo de arranque con carga capacitiva | Ilimitado |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | aprox. 9 A (en caso de cortocircuito) |
| Desviación de regulación | cambio de carga estático 10 % ... 90 % |
| < 3 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 20 mVPP(20 MHz) |
| Potencia de salida | 96 W |
| Tiempo de conexión típico | < 0,4 s |
| Puntas de conexión Carga nominal | < 100 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | 2,5 W |
| Disipación de carga nominal máxima | 12 W |
Generalidades
| Peso neto | 0,4 kg |
|---|---|
| Indicación de la tensión de servicio | LED verde |
| Rendimiento | > 88 % (con 230 V AC y valores nominales) |
| Tensión de aislamiento entrada/salida | 3 kV (ensayo de tipo) |
| 3 kV (Ensayo individual) | |
| Clase de protección | II (en armario de control cerrado) |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 815000 h (40 °C) |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión para señalización
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 8 kV |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V |
| Normas/especificaciones | EN 61000-4-11 |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. | |
| Aplicaciones para trenes | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2938837-MINI-PS-100-240AC/24DC/4 | 133 Kbytes |
|
