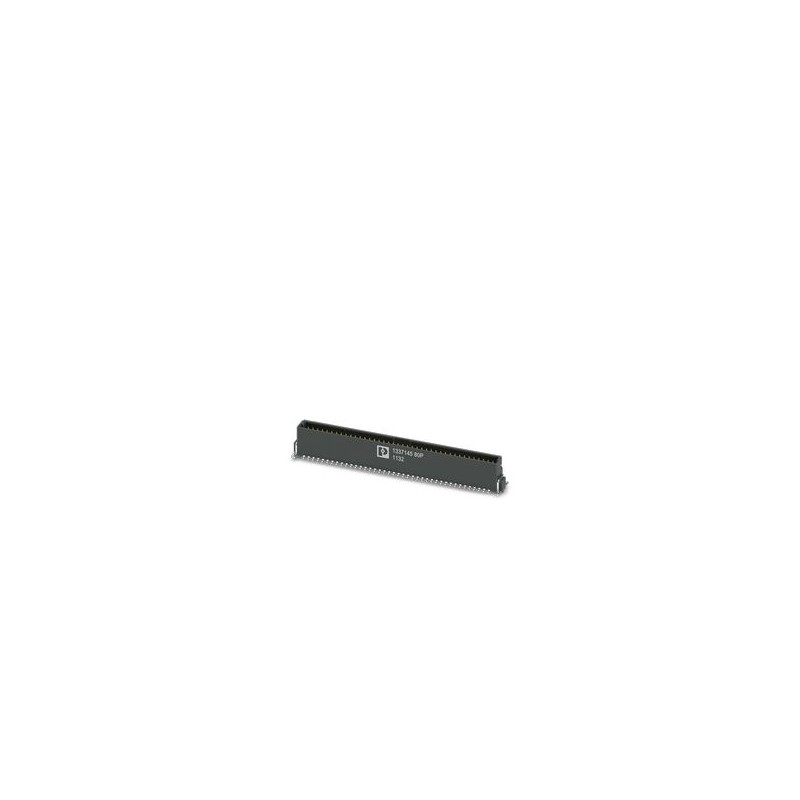

FR 1,27/ 80-MV 3,25 1337145 PHOENIX CONTACT Regleta de cuchillas SMD, corriente nominal: 2,2 A, tensión de p..
FR 1,27/ 80-MV 3,25
1337145
PHOENIX_CONTACT
280
Regleta de cuchillas SMD, corriente nominal: 2,2 A, tensión de prueba: 840 V AC, número de polos: 80, paso: 1,27 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Macho, montaje: Soldadura SMD
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Características del artículo
| Tipo de producto | Enchufe SMD |
| Familia de productos | FR 1:27/.. -MV 3.25 |
| No. de postes | 80 |
| Paso | 1,27 milímetros |
| Número de filas | 2 |
| Diseño de pines | Geometría de almohadilla lineal |
Características eléctricas
| Corriente nominal IN | 2.2 A IEC 60512-5-2:2002-02 (a 20 °C a 100 polos) |
| Grado de contaminación | 3 |
| Resistividad de masa | 10 mΩ |
| Voltaje de prueba | 840 V AC IEC 60512-4-1:2003 |
Montaje
| Tipo de montaje | Soldadura SMD |
| Diseño de pines | Geometría de almohadilla lineal |
| Instrucciones de procesamiento | |
| Proceso | Soldadura por reflujo |
| Nivel sensible a la humedad | MSL 1 |
| Clasificación Temperatura TC | 260 °C |
| Ciclos de soldadura por reflujo | 3 |
Información del material
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Recubrimiento selectivo |
| Zona de contacto de la superficie metálica (capa superficial) | Oro (Au) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (Ni) |
| Área de soldadura de la superficie metálica (capa superficial) | Estanque (Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (Ni) |
| Información material - caso | |
| Color (Estuche) | Negro (9005) |
| Material aislante | LCP |
| Grupo de materiales aislantes | IIIb |
| CTI según IEC 60112 | 150 |
| Clase de combustibilidad según UL 94 | V0 |
Datos de conexión
| Sección transversal del conductor AWG | (convertido según IEC) |
Notas
| Nota para la operación | La tensión admisible durante el funcionamiento se deduce de acuerdo con la aplicación teniendo en cuenta las distancias de fuga y fuga dentro del alcance de los requisitos de aislamiento según IEC 60664-1. |
Dimensiones
| Dibujo acotado |  |
| Paso | 1,27 milímetros |
| Anchura [w] | 55,89 milímetros |
| Altura [h] | 9 milímetros |
| Longitud [l] | 7,2 milímetros |
| Altura de instalación | 8,25 milímetros |
| aplicación | |
| Cobertura de contacto | 0,9 milímetros |
| Desplazamiento de la distancia entre ejes | ± 0,7 mm en eje longitudinal y transversal |
| Altura apilada | 9,5 mm Tolerancia: +1,5 mm (en combinación con la familia de artículos:FR 1,27/.. -FV 6,25) |
| 12,3 mm Tolerancia: +1,5 mm (en combinación con la familia de artículos:FR 1,27/.. -PV 9,05) | |
| Longitud de conexión | 1,5 mm |
| Tolerancia angular | ± 5° en eje longitudinal y transversal |
| Diseño de placa de circuito impreso | |
| Geometría de la almohadilla | 0,8 x 1,1 mm |
Controles eléctricos
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | IEC 60512-5-2:2002-02 |
| Resistencia de aislamiento | |
| Especificación de la prueba | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento entre polos contiguos | ≥ 5 GΩ |
| Fuga y distancias de fuga | |
| Grupo de materiales aislantes | IIIb |
| Valor mínimo de las distancias aéreas y superficiales | 0,56 milímetros |
Condiciones de vida ambientales y eléctricas
| Prueba de vibración | |
| Especificación de la prueba | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 2000 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 1,5 mm (10 Hz ... 58 Hz) |
| Velocidad de barrido | 200 m/s² (58 Hz ... 2000 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Control de vida eléctrica | |
| Especificación de la prueba | IEC 60512-9-1:2010-03 (estándar) |
| Resistividad de masa R1 | 10 mΩ |
| Resistividad de masa R2 | 15 mΩ |
| Ciclos de maniobra | 500 |
| Resistencia de aislamiento entre polos contiguos | ≥ 5 GΩ |
| Shock | |
| Especificación de la prueba | IEC 60068-2-27:2008-02 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 490 m/s² |
| Duración del choque | 11 ms |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -55 °C ... 125 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Información de embalaje
| Dibujo acotado |  |
| Embalaje | Ancho de la cinta: 72 mm |
| Anchura de la banda [W] | 72 milímetros |
| Tamaño externo de la bobina [W2] | 78,4 milímetros |
| Diámetro de la bobina [A] | 330 mm |
| Tipo de embalaje | Bolsa transparente |
| Nivel de ESD | (D) Antiestático |
| Especificación de la prueba | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 1.27 mm |
| Dimensión modular de las conexiones (EF006827) | 1.27 mm |
| Corriente nominal In (EF008250) | 2.2 A |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -55 °C |
| Tipo de bandas (EF007011) | Otros |
