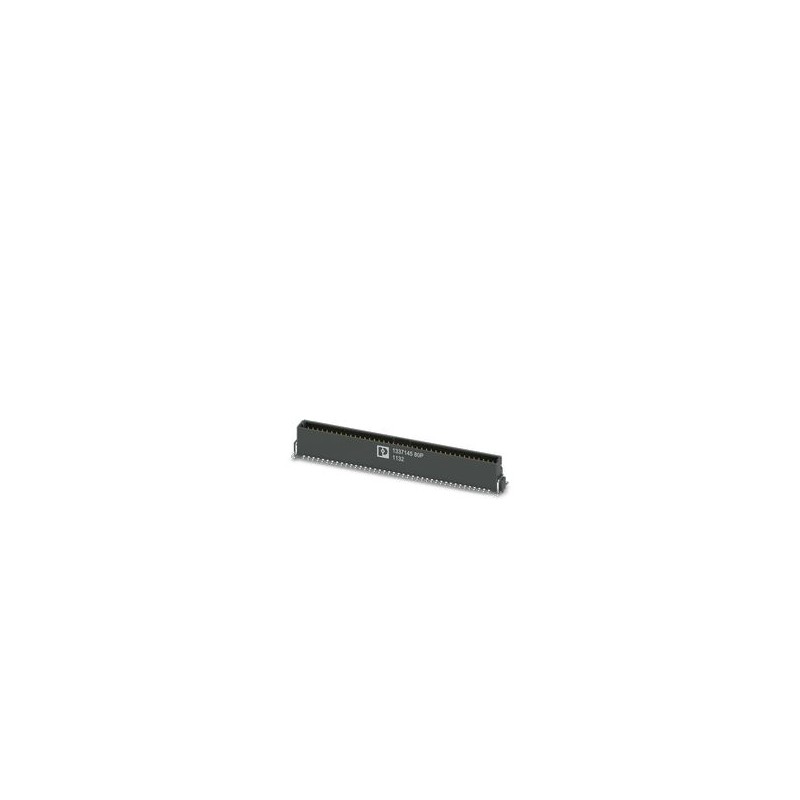

FR 1,27/ 80-MV 3,25 1337145 PHOENIX CONTACT Bande de lames CMS, courant nominal : 2,2 A, tension d’essai : 8..
FR 1,27/ 80-MV 3,25
1337145
PHOENIX_CONTACT
280
Bande de lames CMS, courant nominal : 2,2 A, tension d’essai : 840 V AC, nombre de pôles : 80, pas : 1,27 mm, couleur : noir, surface de contact : Au, type de connexion de contact : mâle, montage : soudage CMS
Bande de couteaux CMS, Courant nominal : 2,2 A, Tension d’essai : 840 VAC, Nombre de pôles : 80, Pas : 1,27 mm, Couleur : Noir, Contacts de surface : Or, Type de contact : Mâle, Montage : Soudure CMS
Prise CMS, courant assigné : 2,2 A, tension d’essai : 840 V AC, nombre de pôles : 80, pas : 1,27 mm, couleur : noir, surface de contact : or, type de connexion de contact : fiche, montage : soudure CMS
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Prise SMD |
| Famille de produits | FR 1:27/.. -MV 3.25 |
| Non. de pôles | 80 |
| Pas | 1,27 millimètre |
| Nombre de lignes | 2 |
| Mise en page des broches | Géométrie du pad linéaire |
| Courant nominal IN | 2.2 A IEC 60512-5-2:2002-02 (à 20 °C à 100 pôles) |
| Degré de pollution | 3 |
| Résistivité de masse | 10 mΩ |
| Tension d’essai | 840 V AC IEC 60512-4-1 :2003 |
| Type de montage | Soudure CMS |
| Mise en page des broches | Géométrie du pad linéaire |
| Instructions de traitement | |
| Processus | Soudure par refusion |
| Niveau sensible à l’humidité | MSL 1 |
| Classification Température TC | 260 °C |
| Cycles de soudage par refusion | 3 |
| Informations sur le matériel - contacts | |
| note | Conforme aux normes DEEE/RoHS, pas de matériaux filetés selon la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de cuivre |
| Finition de surface | Revêtement sélectif |
| Zone de contact de surface métallique (couche de surface) | Or (Au) |
| Surface de contact métallique (couche intermédiaire) | Nickel (Ni) |
| Zone de soudage de surface métallique (couche de surface) | Étang (Sn) |
| Zone de soudure de surface métallique (couche intermédiaire) | Nickel (Ni) |
| Informations sur le matériau - boîtier | |
| Couleur (boîtier) | Noir (9005) |
| Matériau d’isolation | LCP |
| Groupe de matériaux isolants | IIIb |
| CTI selon IEC 60112 | 150 |
| Classe de combustibilité selon UL 94 | V0 |
| Section du conducteur AWG | (converti selon IEC) |
| Note pour l’opération | La tension admissible pendant le fonctionnement est déduite en fonction de l’application en tenant compte de la ligne de fuite et des distances de fuite dans le cadre des exigences d’isolation selon la norme CEI 60664-1. |
| Dessin coté |  |
| Pas | 1,27 millimètre |
| Largeur [w] | 55,89 millimètre |
| Hauteur [h] | 9 mm |
| Longueur [l] | 7,2 millimètre |
| Hauteur d’installation | 8,25 millimètre |
| application | |
| Couverture des contacts | 0,9 millimètre |
| Déplacement de l’empattement | ± 0,7 mm dans l’axe longitudinal et transversal |
| Hauteur empilée | 9,5 mm Tolérance : +1,5 mm (en combinaison avec la famille d’articles : FR 1.27/.. -FV 6,25) |
| 12,3 mm Tolérance : +1,5 mm (en combinaison avec la famille d’articles : FR 1.27/.. -PV 9.05) | |
| Longueur de connexion | 1,5 mm |
| Tolérance angulaire | ± 5° dans l’axe longitudinal et transversal |
| Conception de circuits imprimés | |
| Géométrie du tampon | 0,8 x 1,1 millimètre |
| Test thermique Groupe de contrôle C | |
| Spécification d’essai | CEI 60512-5-2 :2002-02 |
| Résistance d’isolement | |
| Spécification d’essai | CEI 60512-3-1 :2002-02 |
| Résistance d’isolement entre poteaux contigus | ≥ 5 GΩ |
| Ligne de fuite et distances de ligne de fuite | |
| Groupe de matériaux isolants | IIIb |
| Valeur minimale des distances aériennes et de surface | 0,56 millimètre |
| Test de vibration | |
| Spécification d’essai | CEI 60068-2-6 :2007-12 |
| fréquence | 10 - 2000 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 1,5 mm (10 Hz ... 58 Hz) |
| Vitesse de balayage | 200 m/s² (58 Hz ... 2000 Hz) |
| Durée de l’essai par essieu | 2,5 h |
| Contrôle de la durée de vie électrique | |
| Spécification d’essai | CEI 60512-9-1:2010-03 (norme) |
| Résistivité de masse R1 | 10 mΩ |
| Résistivité de masse R2 | 15 mΩ |
| Cycles de manœuvre | 500 |
| Résistance d’isolement entre poteaux contigus | ≥ 5 GΩ |
| Choc | |
| Spécification d’essai | CEI 60068-2-27 :2008-02 |
| Forme de choc | Semi-sinusoïdale |
| Accélération | 490 m/s² |
| Durée du choc | 11 ms |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -55 °C ... 125 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité relative (transport et stockage) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Dessin coté |  |
| Emballage | Largeur du ruban 72 mm |
| Largeur de la bande [W] | 72 mm |
| Taille externe de la bobine [W2] | 78,4 millimètre |
| Diamètre de la bobine [A] | 330 mm |
| Type d’emballage | Sac transparent |
| Niveau ESD | (D) Antistatique |
| Spécification d’essai | DIN EN 61340-5-1 (VDE 0300-5-1) : 2008-07 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 1.27 mm |
| Dimension des raccordements (EF006827) | 1.27 mm |
| Courant assigné In (EF008250) | 2.2 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Or |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -55 °C |
| Type de banderolage (EF007011) | Autre |
