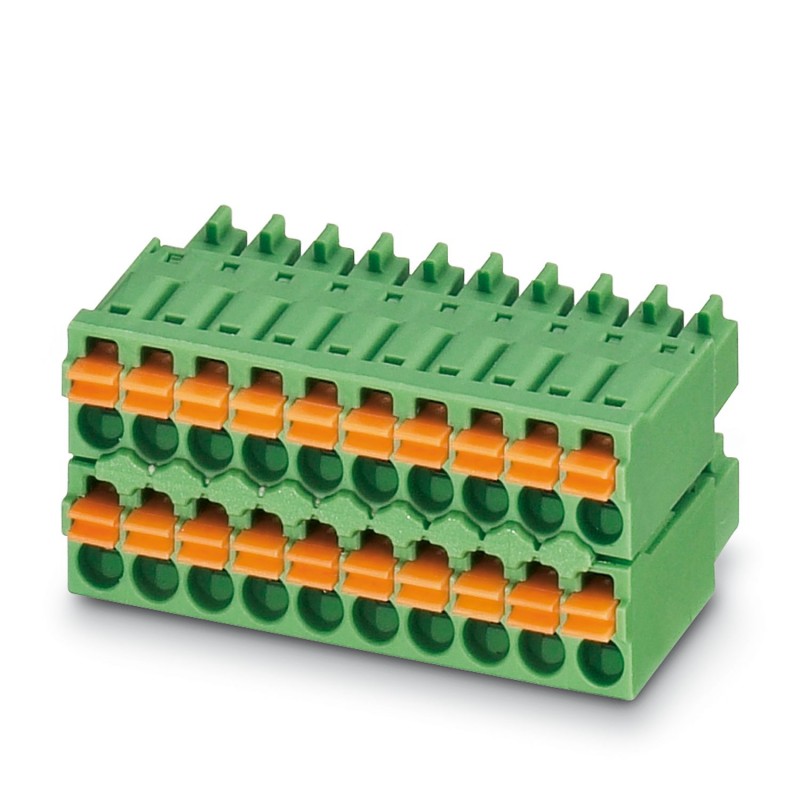

FMCD 1,5/10-ST-3,5LUBBD1-10SO 1811051 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nom..
FMCD 1,5/10-ST-3,5LUBBD1-10SO
1811051
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 10, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, color: verde, superficie contactos: Estaño
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1811051 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEAF - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4046356708425 |
| Peso por unidad (sin incluir el embalaje) | 11,094 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Conector enchufable para placa de circ. impreso |
|---|---|
| Sistema enchufable | MINI COMBICON |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | FMCD 1,5/..-ST |
| Paso | 3,5 mm |
| Número de polos | 10 |
| Tipo de conexión | Conexión por resorte push-in |
| Bloqueo | sin |
| Número de pisos | 2 |
| Número de conexiones | 20 |
| Número de potenciales | 20 |
Datos característicos eléctricos
| Corriente nominal | 8 A |
|---|---|
| Tensión nominal | 160 V |
| Tensión de dimensionamiento | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Capacidad conex.
| Tipo de conexión | Conexión por resorte push-in |
|---|---|
| enchufable | sí |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG / kcmil | 24 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 0,75 mm² |
| Longitud de pelado | 10 mm |
Indicaciones sobre punteras
| Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
|---|---|
| Punteras sin collar aislante, según DIN 46228-1 | Sección: 0,25 mm²; Longitud: 7 mm |
| Sección: 0,34 mm²; Longitud: 7 mm | |
| Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,75 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 1 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 1,5 mm²; Longitud: 10 mm | |
| Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
| Punteras con collar aislante, según DIN 46228-4 | Sección: 0,14 mm²; Longitud: 8 mm |
| Sección: 0,25 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,34 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,75 mm²; Longitud: 10 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Color carcasa | verde (6021) |
|---|---|
| Aislamiento | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Datos del material: elemento de accionamiento
| Aislamiento | PBT |
|---|---|
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 22,9 mm |
|---|---|
| Anchura [ w ] | 35,75 mm |
| Altura [ h ] | 16 mm |
| Paso | 3,5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 16 mm |
| Media a | 31,5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 19.0 | 39121409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
