> >>FL COMSERVER PRO 232/422/485 2313465 PHOENIX CONTACT Convertidor de interfaces
Anterior producto Siguiente producto

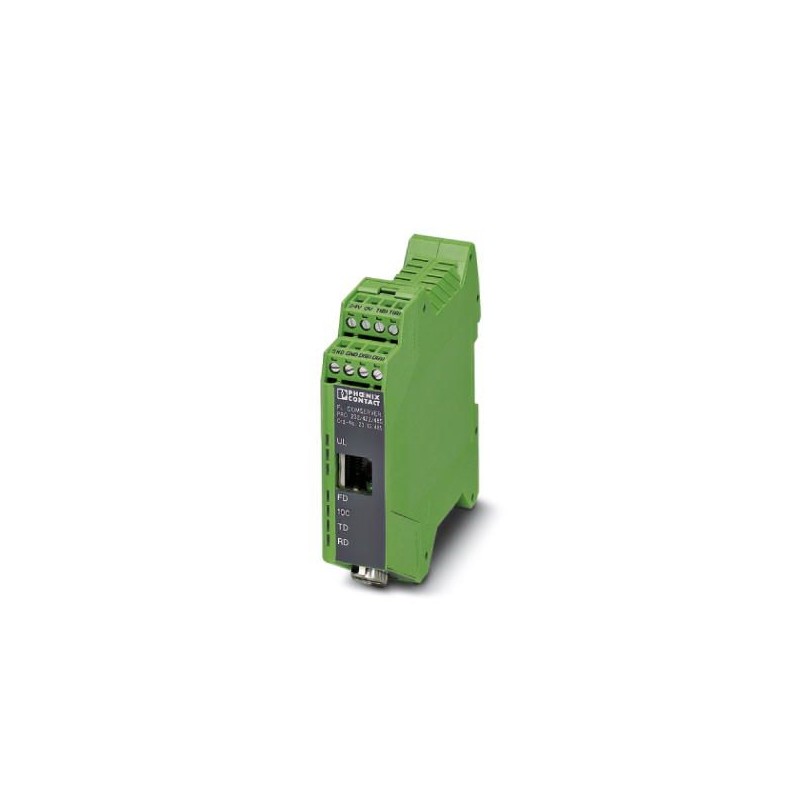

FL COMSERVER PRO 232/422/485 2313465 PHOENIX CONTACT Convertidor de interfaces Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

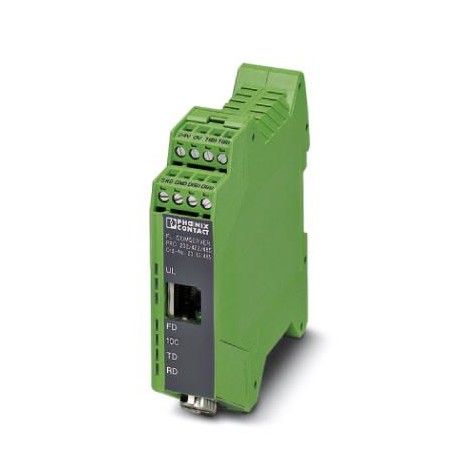

FL COMSERVER PRO 232/422/485 2313465 PHOENIX CONTACT Convertidor de interfaces

FL COMSERVER PRO 232/422/485

2313465

PHOENIX_CONTACT

Segunda generación FL COMSERVER PRO... (PROGRAMMABLE), programable libremente en lenguaje de programación BASIC para elaborar soluciones propias para la aplicación de un interfaz de serie RS-232/422/485 en Ethernet. Incl. ejemplos, software adicional y documentación para el usuario

Más detalles


Seguridad y comunicaciones

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido2313465
Unidad de embalaje1 pcs
Clave de ventaDNC321 -
Página del catálogoPágina 412 (C_8_2013)
EAN4046356451338
Peso por unidad (sin incluir el embalaje)194,400 g
Número de tarifa arancelaria85176200
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura22,5 mm
Altura99 mm
Profundidad116 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 60 °C
-20 °C ... 60 °C (Según homologación UL)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 70 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)5 % ... 95 % (sin condensación)
Altitud5000 m (Para limitaciones véase declaración del fabricante)
Índice de protecciónIP20
Resistencia a interferenciasEN 61000-6-2:2005

Generalidades

Separación galvánicaDIN EN 50178 (VCC // Ethernet // en serie)
Tensión de prueba Interfaz de datos/Interfaz de datos1,5 kVeff(50 Hz, 1 min)
Tensión de prueba Interfaz de datos/alimentación1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Emisión de interferenciasEN 61000-6-4
Peso neto194,4 g
Material carcasaPA 6.6-FR
Colorverde
MTBF666 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día))
179 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día))
ConformidadConformidad CE
ATEX II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.)
UL, EE.UU.Class I, Zone 2, AEx nA IIC T5
UL, EE.UU. / Canadá508 Listed
Class I, Div. 2, Groups A, B, C, D
UL, CanadáClase I, zona 2, Ex nA IIC T5 Gc X

Alimentación

Tensión nominal de alimentación24 V AC/DC ±20 % (a través de borne enchufable de conexión por tornillo COMBICON)
24 V DC ±5 % (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema)
Tensión de alimentación19,2 V AC/DC ... 28,8 V AC/DC (a través de borne enchufable de conexión por tornillo COMBICON)
22,8 V DC ... 25,2 V DC (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema)
Absorción de corriente típica100 mA (24 V DC)

Interfaz serie

Interfaz 1Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u
InterfazEthernet
Número de puertos1
Tipo de conexiónHembra RJ45, apantallada
Longitud de transmisión≤ 100 m (par trenzado apantallado)
Protocolos soportadosTCP/IP, UDP
Protocolos auxiliaresARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP
Velocidad de transmisión serie10/100 Mbits/s, autonegociación
Interfaz 2Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1
InterfazRS-232
Tipo de conexiónConector macho D-SUB 9
Formato de fichero/codificaciónUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Ocupación de pinsConmutación DTE/DCE por gestión basada en web
Control de flujo de datos/ProtocolosSoftware handshake, Xon/Xoff o hardware handshake RTS/CTS
Velocidad de transmisión serie0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbit/s
Interfaz 3Interfaz RS-422, según ITU-T V.11, EIA/TIA-422, DIN 66348-1
InterfazRS-422
Tipo de conexiónConexión enchufable/por tornillo a través de COMBICON
Formato de fichero/codificaciónUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Longitud de transmisión≤ 1200 m
Resistencia terminal390 Ω (configurables)
180 Ω
390 Ω
Control de flujo de datos/ProtocolosDe autogobierno
Velocidad de transmisión serie0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbits/s
Interfaz 4Interfaz RS-485, según EIA/TIA-485, DIN 66259-4/RS-485 de 2 hilos
InterfazRS-485
Tipo de conexiónConexión enchufable/por tornillo a través de COMBICON
Formato de fichero/codificaciónUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Resistencia terminal390 Ω (configurables)
180 Ω
390 Ω (configurables)
Control de flujo de datos/ProtocolosDe autogobierno
Velocidad de transmisión serie0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbits/s

Función

Gestión basada en Websí
GestiónGestión basada en web, SNMP, acceso de emergencia en serie
Indicaciones de estado y diagnósticoLEDs: UL (tensión lógica), TD + RD (actividad de datos serie), FD (dúplex), 100 (funcionamiento a 100 Mbit/s), Link (Ethernet), Activity (Ethernet), ERR (Error)

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Tipo de ensayoCaída libre según IEC 60068-2-32
Resultado del ensayo1 m
Tipo de ensayoResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6
Resultado del ensayo5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ
Tipo de ensayoChoque según EN 60068-2-27/IEC 60068-2-27
Resultado del ensayo15g, duración 11 ms, impulso de choque en forma de semisinusoide
Tipo de ensayoChoque según EN 60068-2-27/IEC 60068-2-27
Resultado del ensayo30g, duración 11 ms, impulso de choque en forma de semisinusoide
Emisión de interferenciasEN 61000-6-4
Resistencia a interferenciasEN 61000-6-2:2005
Libre de sustancias humectantes de barniz perturbadorassegún la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0
Normas/especificacionesEN 50121-4
ConformidadConformidad CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, EE.UU.Class I, Zone 2, AEx nA IIC T5
UL, EE.UU. / Canadá508 Listed
Class I, Div. 2, Groups A, B, C, D
UL, CanadáClase I, zona 2, Ex nA IIC T5 Gc X
Comprobación de gases nocivosISA-S71.04-1985 G3 severo, grupo A

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf 35 Mbytes
PHOENIX CONTACT-2313465-FL COMSERVER PRO 232/422/485 149 Kbytes PHOENIX CONTACT-2313465-FL COMSERVER PRO 232/422/485
