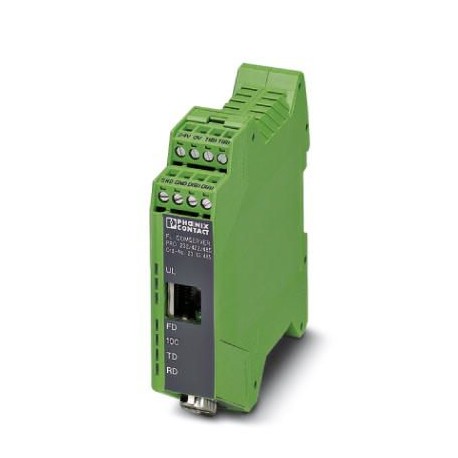

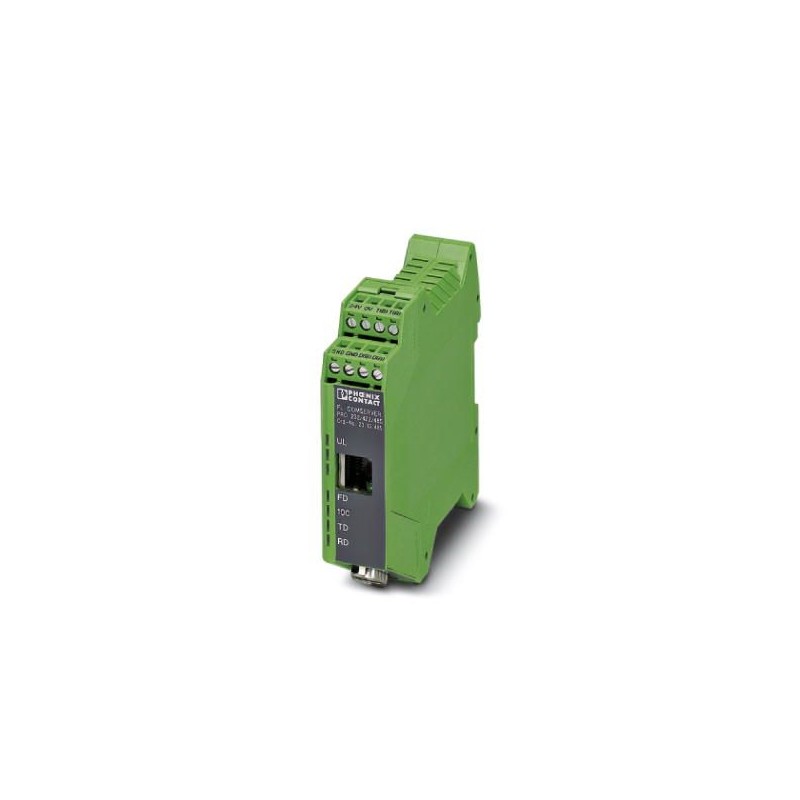

PHOENIX_CONTACT FL COMSERVER PRO 232/422/485 2313465 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

FL COMSERVER PRO 232/422/485 2313465 PHOENIX CONTACT Convertisseur d'interface

Référence: FL COMSERVER PRO 232/422/485

Code: 2313465

Fabricant: PHOENIX_CONTACT

Description:

Convertisseur d'interface
Deuxième génération FL COMSERVER PRO... (PROGRAMMABLE), librement programmable en langage de programmation BASIC pour développer vos propres solutions pour l’application d’une interface série RS-232/422/485 sur Ethernet. Avec exemples, logiciels supplémentaires et documentation utilisateur

Catégories:

  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2313465
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 412 (C-8-2013)
GTIN4046356451338
Poids par pièce (hors emballage)0,194 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur22,5 mm
Hauteur99 mm
Profondeur116 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
-20 °C ... 60 °C (selon homologation UL)
Température ambiante (stockage/transport)-25 °C ... 70 °C
Humidité de l'air admissible (service)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)5 % ... 95 % (pas de condensation)
Altitude5000 m (Restriction : voir déclaration du fabricant)
Indice de protectionIP20
ImmunitéEN 61000-6-2:2005

Généralités

Isolation galvaniqueDIN EN 50178 (VCC // Ethernet // série)
Tension d'essai Interface de données/Interface de données1,5 kVeff(50 Hz, 1 min)
Tension d'essai interface de données/alimentation1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
EmissionEN 61000-6-4
Poids net194,4 g
Matériau du boîtierPA 6.6-FR
Colorisvert
MTBF666 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
179 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour))
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.)
UL, USAClasse I, zone 2, AEx nA IIC T5
UL, USA/Canada508 Listed
Class I, Div. 2, Groups A, B, C, D
UL, CanadaClasse I, zone 2, Ex nA IIC T5 Gc X

Alimentation

Tension nominale d'alimentation24 V AC/DC ±20 % (via bloc de jonction à vis enfichable MINICONNEC)
24 V DC ±5 % (alternative ou redondante, par contact sur le bus fond de panier et alimentation système)
Plage de tension d'alimentation19,2 V AC/DC ... 28,8 V AC/DC (via bloc de jonction à vis enfichable MINICONNEC)
22,8 V DC ... 25,2 V DC (alternative ou redondante, par contact sur le bus fond de panier et alimentation système)
Courant absorbé typique100 mA (24 V DC)

Interface série

Interface 1Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u
InterfaceEthernet
Nombre de ports1
Type de raccordementConnecteur femelle RJ45, blindé
Distance de transmission≤ 100 m (paire torsadée blindée)
Protocoles supportésTCP/IP, UDP
Protocoles auxiliairesARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP
Débit série10 / 100 Mbits/s, avec auto-négociation
Interface 2Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1
InterfaceRS-232
Type de raccordementConnecteur mâle D-SUB 9
Format de données/détrompageUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
BrochageCommutation DTE/DCE grâce à la gestion via le Web
Contrôle du flux de données / protocolesHandshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS
Débit série0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbit/s
Interface 3Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1
InterfaceRS-422
Type de raccordementRaccordement par connecteurs MINICONNEC à sortie vissée
Format de données/détrompageUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Distance de transmission≤ 1200 m
Résistance terminale390 Ω (configurables)
180 Ω
390 Ω
Contrôle du flux de données / protocolesAuto-contrôlée
Débit série0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbit/s
Interface 4Interface RS-485, selon EIA/TIA-485, DIN 66259-4/RS-485, 2 fils
InterfaceRS-485
Type de raccordementRaccordement par connecteurs MINICONNEC à sortie vissée
Format de données/détrompageUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Résistance terminale390 Ω (configurables)
180 Ω
390 Ω (configurables)
Contrôle du flux de données / protocolesAuto-contrôlée
Débit série0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbit/s

Fonction

Web-based Management (gestion basée sur le web)oui
ManagementWeb Based Management, SNMP, accès d'urgence via le port série
Indicateurs d'état et de diagnosticLED : UL (tension logique), TD + RD (échange de données série), FD (duplex intégral), 100 (fonctionnement 100 MBit/s), Link (Ethernet), Activity (Ethernet), ERR (erreur)

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Type de contrôleChute libre selon CEI 60068-2-32
Résultat du contrôle1 m
Type de contrôleRésistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6
Résultat du contrôle5g, 10 ... 150 Hz, 2,5 h en direction XYZ
Type de contrôleChocs selon EN 60068-2-27/CEI 60068-2-27
Résultat du contrôle15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale
Type de contrôleChocs selon EN 60068-2-27/CEI 60068-2-27
Résultat du contrôle30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2:2005
Exempt de substances néfastes à l'application d'enduitsselon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0
Normes/PrescriptionsEN 50121-4
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USAClasse I, zone 2, AEx nA IIC T5
UL, USA/Canada508 Listed
Class I, Div. 2, Groups A, B, C, D
UL, CanadaClasse I, zone 2, Ex nA IIC T5 Gc X
Test aux gaz nocifsISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
