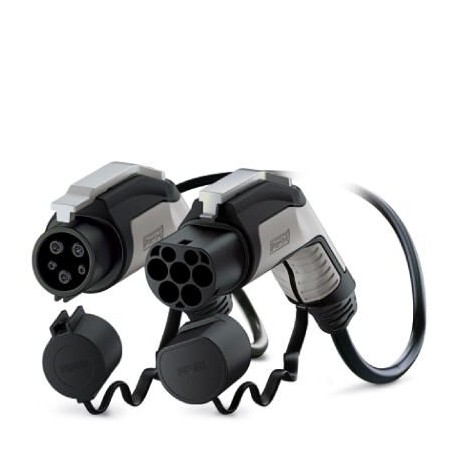

EV-TDG3JK-1AC32A-5,0M6,0ESBK01 1022285 PHOENIX CONTACT Cables de carga AC, Cable de carga AC móvil con conec..
EV-TDG3JK-1AC32A-5,0M6,0ESBK01
1022285
PHOENIX_CONTACT

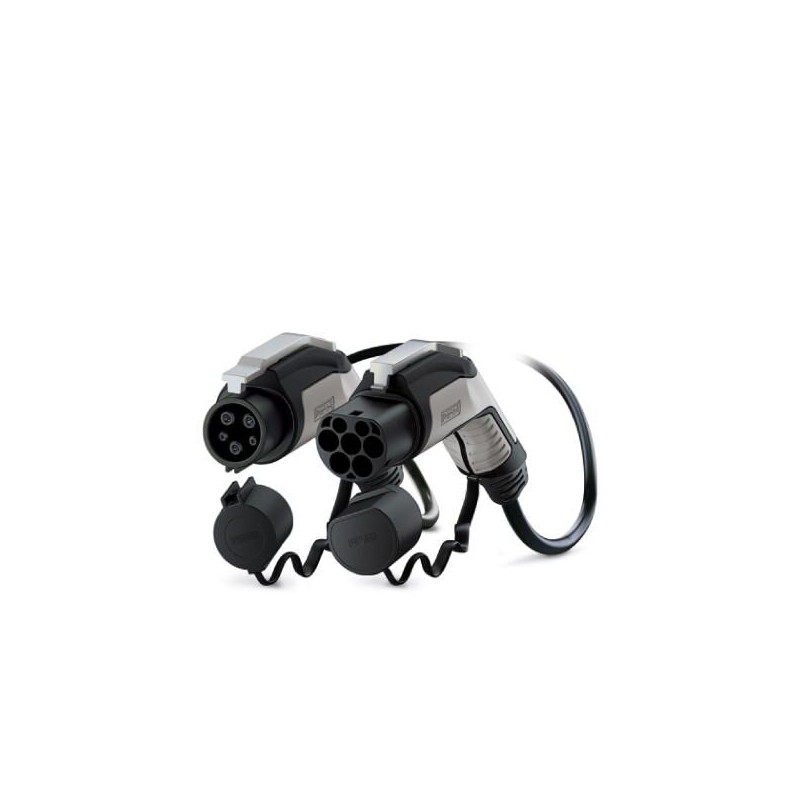

Cables de carga AC, Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con opción de bloqueo para candado, con capuchones, C-Line negro/gris, TipoA 1, GB/T, GB/T 20234.2-2015, SAE J1772, 32 A / 250 V (AC), línea de diseño C-Line, cable: 5 m, negro, recto, cara de enchufe: negro, zona de agarre: gris
CHARX connect, Cable de carga AC móvil con conectores de carga para vehículos e infraestructuras, con capuchones, Color de la carcasa negro-gris, con opción de bloqueo para candado, para cargar con corriente alterna (AC) vehículos eléctricos (EV) conentradas de vehículo de tipo 1, Compatible con tomas de carga de infraestructuras GB/T en los postes de carga para la electromovilidad (EVSE), Tipo 1, GB/T, GB/T 20234.2-2015, SAE J1772, 32 A / 250 V (AC), C-Line, Logotipo "PHOENIX CONTACT", cable:5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1022285 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAEI - |
| Página del catálogo | Página 33 (C_7_2019) |
| EAN | 4055626515878 |
| Peso por unidad (sin incluir el embalaje) | 0,000 kg |
| Número de tarifa arancelaria | 85444290 |
Definición del producto
| Tipo de producto | Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con opción de bloqueo para candado, con capuchones |
|---|---|
| Ejecución | C-Line negro / gris |
| Normas/especificaciones | GB/T 20234.2-2015 |
| SAE J1772 | |
| Estándar de carga | Tipo 1 |
| GB/T | |
| Modo de carga | Modo 3, caso B |
Dimensiones
| Anchura del conector de carga para vehículos | 58,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 151,10 mm |
| Profundidad del conector de carga para vehículos | 236,10 mm |
| Anchura del conector de carga para infraestructuras | 58,00 mm |
| Altura del conector de carga para infraestructuras | 151,30 mm |
| Profundidad del conector de carga para infraestructuras | 249,20 mm |
| Longitud del cable | 5 m |
| Longitud de pelado | 60 mm ±15 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 8 kW |
|---|---|
| Número de fases | 1 |
| Número de contactos de potencia | 3 (L1, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 250 V AC |
| Número de contactos de señal | 2 (CP, CS) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
Design
| Línea de diseño | C-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | plateado |
| Color del capuchón | negro |
| Variaciones del cliente | Bajo demanda |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Metal |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 3 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 12,8 mm ±0,4 mm |
| Tipo de cable | recto |
| Resistencia del cable | ≤ 0,00798 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 192 mm (15 x diámetro) |
Bloqueo
| Sistema de bloqueo | Opción de bloqueo de la palanca de accionamiento con candado de 4 mm |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
