EV-T2M3SO12-4P-R-B-SET
1532126
PHOENIX_CONTACT
10

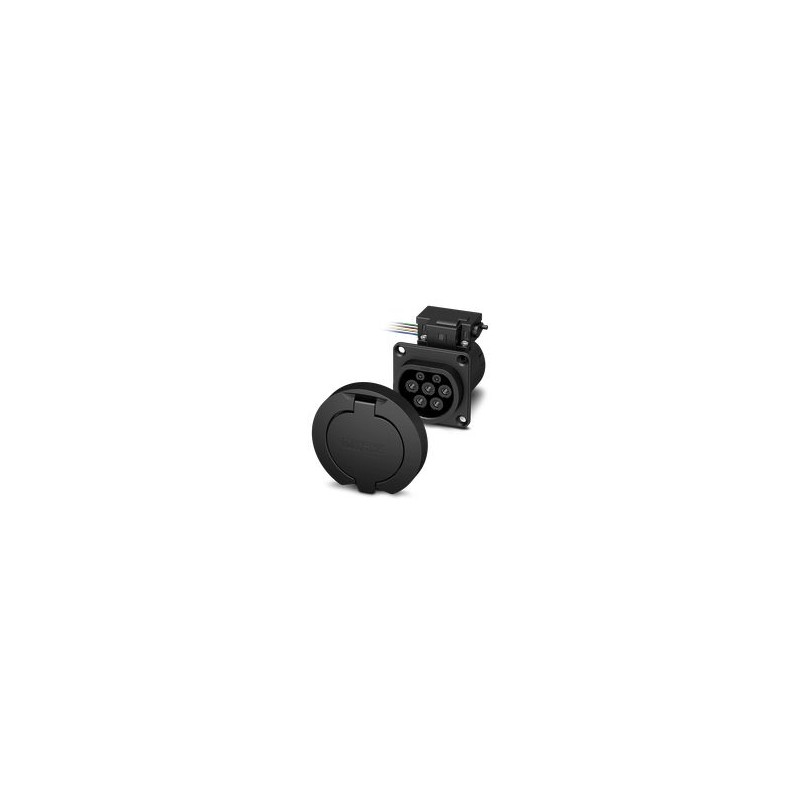

CHARX connect modular, Toma de infraestructura, Rectangular, Basic, Set, Con tapa de protección redonda, para cargar vehículos eléctricos (EV) con corriente alterna (AC), Tipo 2, IEC62196-2, 32 A / 480 V (AC), sin conductores individuales, actuador de bloqueo: 12 V, 4 polos, Montaje en pared trasera, Rosca M5, carcasa: negro, Logotipo de PHOENIX CONTACT
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Diseño (Toma de carga para infraestructuras) | Rectangular |
Diseño (Tapa de protección) | redondo |
Diseño (Capuchón) | redondo |
Tipo de producto | Toma de infraestructura |
Familia de productos | CHARX connect modular |
Aplicación | para cargar vehículos eléctricos (EV) con corriente alterna (AC) |
compatible con conectores de carga para infraestructuras | |
Ejecución | Basic |
Set | |
Componentes | Con tapa de protección redonda |
Logotipo colocado | Logotipo de PHOENIX CONTACT |
Estándar de carga | Tipo 2 |
Modo de carga | Modo 3, caso B |
Tipo de transmisión de señales | Modulación de duración de impulsos |
Nota acerca del tipo de conexión | Conexión a través de conector plano, separable y reconectable |
Tipo de corriente de carga | AC trifásica |
Clase de potencia de carga | 22 kW |
Potencia de carga | máx. 26,6 kW |
Corriente de carga | máx. 32 A |
Contacto de potencia | |
Número | 5 (L1, L2, L3, N, PE) |
Tensión nominal | 480 V AC |
Corriente asignada | 32 A |
Contacto de aviso | |
Número | 2 (CP, PP) |
Tensión nominal | 30 V AC |
Corriente asignada | 2 A |
Actuador de bloqueo | |
Tensión de servicio | 12 V |
Nota sobre número de polos | 4 polos |
Posición del actuador de bloqueo | en el centro arriba |
Actuador de bloqueo | |
Tensión de servicio | 12 V |
Nota sobre número de polos | 4 polos |
Posición del actuador de bloqueo | en el centro arriba |
Posible rango de tensión de alimentación en el motor | 9 V ... 16 V |
Tensión máxima para la detección del bloqueo | 30 V |
Corriente del motor típica del bloqueo | 0,2 A |
Corriente inversa del motor | máx. 1 A |
Tiempo de permanencia máx. con corriente de bloqueo | 1000 ms |
Tiempo de adaptación recomendado | 600 ms |
Tiempo de pausa tras un trayecto de entrada o salida | 3 s |
Vida útil ciclos de conexión | > 10000 ciclos de carga |
Detección de bloqueo | existente |
Desbloqueo mecánico de emergencia | existente |
Temperatura ambiente (servicio) | -30 °C ... 50 °C |
Longitud del cable | 0,5 m |
Construcción de cable | 4 x 0,5 mm² |
Sección de conductor AWG | (Convertido según IEC) |
Toma de carga para infraestructuras | |
Esquema de dimensiones | |
Anchura | 75 mm |
Altura | 91,71 mm |
Profundidad | 87,95 mm |
Tapa de protección | |
Esquema de dimensiones | |
Profundidad | 22,9 mm |
Diámetro | 109,2 mm |
Dimensiones de taladro | |
Esquema de dimensiones | |
Anchura | 60 mm |
Altura | 60 mm |
Capuchón | |
Anchura | 64 mm |
Altura | 57 mm |
Profundidad | 24 mm |
Color (Carcasa) | negro (9005) |
Color (Tapa de protección) | negro (9005) |
Material (Carcasa) | Plástico |
Material (Tapa de protección) | Plástico |
Material (Superficie contactos) | Plata |
Tipo de cable | sin conductores individuales |
Conductores individuales de actuadores de bloqueo | |
Longitud del cable | 0,5 m |
Estructura de cable | 4 x 0,5 mm² |
Conductor individual, material | PVC |
Conductor individual, color | BU/RD, BU/GN, BU/YE, BU/BN |
Diámetro exterior del cable | 1,6 mm ±0,20 mm |
Resistencia de la línea | ≤ 37,1 Ω/m |
Tipo de movimiento de la tapa | Cierre automático |
Datos mecánicos | |
Ciclos de enchufe | > 10000 |
Fuerza de inserción | < 100 N |
Fuerza de separación | < 100 N |
Condiciones ambientales | |
Índice de protección (Toma de carga para infraestructuras) | IP44 (insertado) |
Índice de protección (Tapa de protección) | IP54 |
Temperatura ambiente (servicio) | -30 °C ... 50 °C |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Altitud | 5000 m (sobre el nivel del mar) |
Normas | |
Normas/especificaciones | IEC 62196-2 |
Tipo de montaje Toma de carga para infraestructuras | Montaje en pared trasera (Posible inclinación frontal de 0 a 90 grados) |
Tipo de montaje Tapa de protección | Montaje en pared trasera |
Espesor de pared máx. | máx. 50 mm (Montaje en pared trasera, especificación máxima normativa para conectores de carga para infraestructuras) |
máx. 30 mm (Montaje en pared trasera, especificación máxima normativa para conectores de carga para infraestructuras al utilizar la tapa de protección 1347421) | |
Diámetro del orificio de fijación | 7,00 mm (ø) |
Tornillos de fijación | Rosca M5 |
Tornillos incluidos en el volumen de suministro | ninguno |
