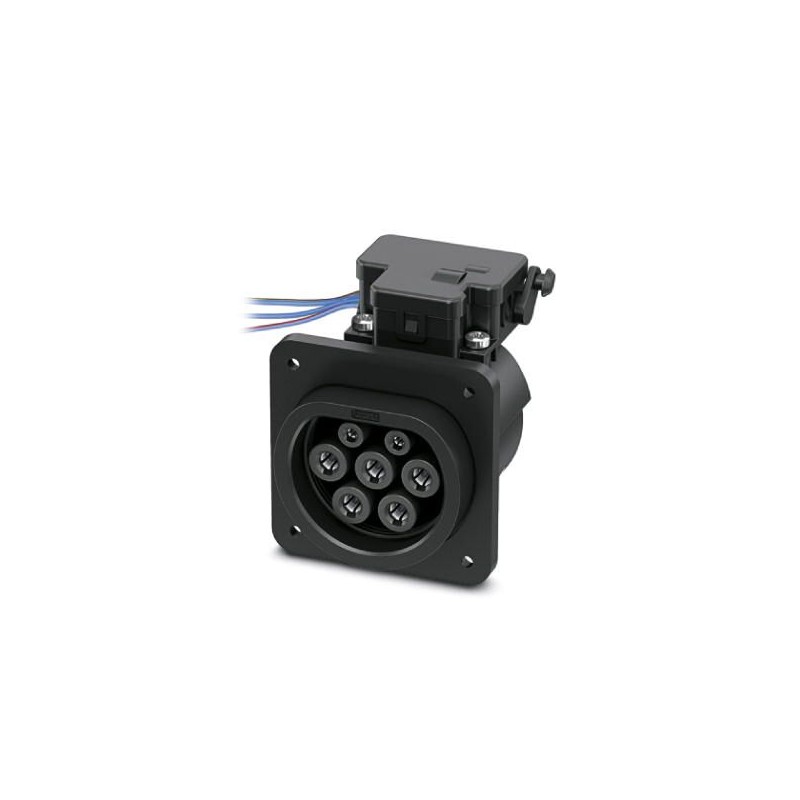

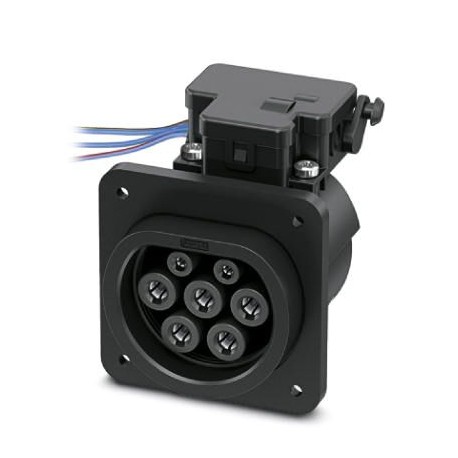

EV-T2M3SE12-3AC32A-0,18M-WBX 1064475 PHOENIX CONTACT Conector de carga para infraestructuras para cargar con..

Name: EV-T2M3SE12-3AC32A-0,18M-WBX 1064475 PHOENIX CONTACT Conector de carga para infraestructuras para cargar con..
Brand: PHOENIX_CONTACT
SKU: PHO1064475
Availability: Discontinued

0/5 - 0 Opiniones

Referencia: EV-T2M3SE12-3AC32A-0,18M-WBX

Código: 1064475

Fabricante: PHOENIX_CONTACT

Descripción:

Conector de carga para infraestructuras para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras, TipoA 2, IEC 62196-2, 12 V Actuador de bloqueo, Conductores individuales, longitud: 0,18 m, Montaje en pared trasera, Conexión por tornillo de tapa de protección en la parte trasera

CHARX connect, Caja de carga de infraestructuras, conexión por tornillo de tapa de protección en la parte trasera, Para cargar vehículos eléctricos (EV) con corriente alterna (AC), Compatible con conectores de carga para infraestructuras, Tipo 2, IEC 62196-2, Conductores individuales, longitud: 0,18 m, Actuador de bloqueo: 12 V, 4-polos, Montaje en pared trasera, Generación 1, Logotipo "PHOENIX CONTACT"

Más detalles

Categorias:
Dispositivos enchufables industriales y especiales > Conector para la carga de coches eléctricos E-Mobility

E-Mobility

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Datos mercantiles

Clave de pedido	1064475
Unidad de embalaje	1 pcs
Clave de venta	XWBADC -
EAN	4055626741727
Peso por unidad (sin incluir el embalaje)	0,000 g

Dibujos
Dimensiones
Condiciones ambientales
Características mecánicas
Design
Bloqueo
Environmental Product Compliance

Definición del producto
Conductores individuales
Propiedades eléctricas
Montaje
Material
Actuador de bloqueo
Clasificaciones

Dibujos


Dibujo de conexión Disposición de pines de la caja de carga de infraestructuras		Esquema de conjunto Diagrama de bloques del actuador de bloqueo

Diagrama Estados de bloqueo del actuador de bloqueo		Esquema de dimensiones Plantilla de taladradro

Esquema de dimensiones Esquema de dimensiones		Plano esquemático Montaje en pared trasera con conexión por tornillo de tapa de protección en la parte trasera La conexión por tornillo de una tapa de protección de la gama de accesorios (EV-T2SC) solo es posible en el lado trasero. El grosor de pared no debe superar 5 mm. El marco de obturación que se inserta por detrás debe alinearse con el lado plano en la pared de la carcasa y rodear completamente la toma de carga de infraestructuras.

Plano esquemático Montaje frontal con conexión por tornillo de tapa de protección en la parte trasera El montaje frontal solo es posible si el actuador de bloqueo está desmontado. Para ello recomendamos el uso de una toma de carga de infraestructuras sin actuador de enclavamiento previamente montado (EV-T2M3SE-…E0..., p. ej. 1621729). La conexión por tornillo de una tapa de protección de la gama de accesorios (EV-T2SC) solo es posible en el lado trasero. El grosor de pared no debe superar 10 mm. El marco de obturación que se inserta por delante debe alinearse con el lado plano en la pared de la carcasa y rodear completamente la toma de carga de infraestructuras.		Plano esquemático Instrucciones de manejo

Plano esquemático Detección del conector de carga para infraestructuras		Plano esquemático Posiciones de montaje

Plano esquemático Grosor de pared en montaje en pared trasera (máx. 50 mm, con tapa protectora Phoenix Contact de máx. 22 mm)		Plano esquemático Grosor de pared en montaje en pared delantera (en mm)

Tipo de producto	Conector de carga para infraestructuras para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras
Ejecución	Conexión por tornillo de tapa de protección en la parte trasera
Normas/especificaciones	IEC 62196-2
Estándar de carga	Tipo 2
Modo de carga	Modo 3, caso B
Nota acerca del tipo de conexión	Conexión engastada, no separable

Altura	96 mm
Anchura	75 mm
Profundidad	76,2 mm
Dimensiones de taladro	60 mm x 60 mm
Longitud del cable	0,18 m
Estructura de cable	5x 6,0 mm² + 2x 0,5 mm²
Tipo de cable	Conductores individuales

Conductor individual L1
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Conductor individual L2	BK
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Conductor individual L3	GY
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Conductor individual N	BU
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Conductor individual PE	GN/YE
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Conductor individual CP	WH
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Conductor individual CS	RD
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
Hilos individuales del actuador de enclavamiento	BU/RD
	BU/BN
	BU/GN
	BU/YE
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)
	185 mm ±10 mm (Extremo de cable compactado de 8 mm)

Temperatura ambiente (servicio)	-30 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 80 °C
Altitud máx.	5000 m (sobre el nivel del mar)
Índice de protección	IP44 (insertado)
	IP54 (con capuchón de protección; véanse los accesorios)

Potencia de carga máxima	22 kW
Tipo de corriente de carga	AC trifásica
Número de fases	3
Número de contactos de potencia	5 (L1, L2, L3, N, PE)
Contactos de potencia corriente asignada	32 A
Contactos de potencia tensión asignada	480 V AC
Número de contactos de señal	2 (CP, PP)
Contactos de aviso corriente asignada	2 A
Contactos de aviso tensión asignada	30 V AC
Tipo de transmisión de señales	Modulación de duración de impulsos
Nota acerca del tipo de conexión	Conexión engastada, no separable

Ciclos de enchufe	> 10000
Fuerza de inserción	< 100 N
Fuerza de separación	< 100 N

Posibles posiciones de montaje	Montaje en pared trasera
	Posibilidad de montaje frontal solo con actuador de bloqueo desmontado (véanse las variantes EV-T2M3SE…E00)
Limitaciones de la posición de montaje	Solo inclinación frontal de 0 a 90 grados posible, véase la figura
Posición de montaje del actuador de bloqueo	En el centro arriba
Conexión por tornillo de una tapa de protección	solo posible en el lado trasero
Espesor de pared máx.	máx. 50 mm (Montaje en pared trasera, especificación máxima normativa para conectores de carga para infraestructuras)
	máx. 28 mm (Montaje en pared trasera, especificación máxima normativa para conectores de carga de infraestructuras al utilizar la tapa de protección 1405217)
	máx. 10 mm (Montaje en pared delantera, al utilizar el actuador de bloqueo)
Diámetro del orificio de fijación	7,00 mm (ø)

Línea de diseño	Estándar
Color carcasa	negro
Variaciones del cliente	Bajo demanda

Sistema de bloqueo	Bloqueo en estado enchufado con un actuador de enclavamiento
Tensión de bloqueo	12 V
Detección de bloqueo	existente
Desbloqueo mecánico de emergencia	existente

Fuente de alimentación típica en el motor	12 V
Posible rango de tensión de alimentación en el motor	9 V ... 16 V
Corriente del motor típica del bloqueo	0,2 A
Corriente de bloqueo máx. del motor	1 A
Tiempo de permanencia máx. con corriente de bloqueo	1000 ms
Tiempo de adaptación recomendado	600 ms
Tiempo de pausa tras un trayecto de entrada o salida	3 s
Tensión máxima para la detección del bloqueo	30 V
Vida útil	> 10000 ciclos de carga
Temperatura ambiente (servicio)	-30 °C ... 50 °C
Longitud de cable	0,5 m

Material	Plástico
Superficie del material de los contactos	Ag

REACh SVHC	Lead 7439-92-1
China RoHS	Espacio de tiempo para el uso previsto (EFUP): 10 años;
	Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

ETIM 6.0	EC002898
ETIM 7.0	EC002898
