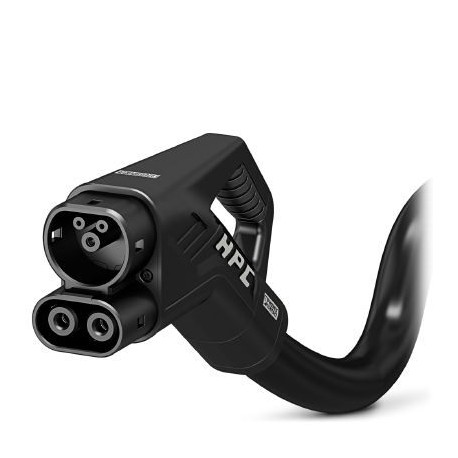

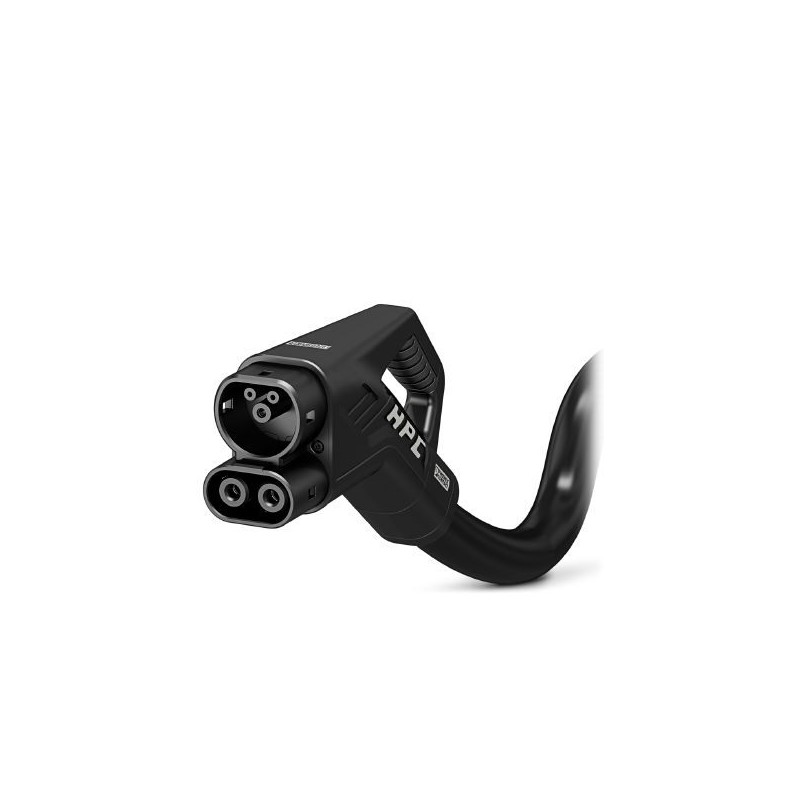

EV-T2HPCC-DC500A-4,0M50ECBK11 1087136 PHOENIX CONTACT CHARX connect professional, CCS tipo 2, Cable de carga..
EV-T2HPCC-DC500A-4,0M50ECBK11
1087136
PHOENIX_CONTACT
CHARX connect professional, CCS tipo 2, Cable de carga HPC-DC, hasta 700 A en Boost mode, 500 A permanente, 1000 V DC, con conector de carga para vehículos refrigerado y cable refrigerado, cable: 4 m, negro, recto, con marco de la cara enchufable sustituible, con contactos de potencia DC sustituibles, sin pasamuros, con sensores de temperatura digitales, Logotipo de PHOENIX CONTACT, IEC 62196-3-1, para la carga con corriente continua (DC) de vehículos eléctricos (EV)
CHARX connect professional, Cable de carga HPC-DC, con conector de carga para vehículos refrigerado y cable refrigerado, para la carga con corriente continua (DC) de vehículos eléctricos (EV), con marco de la cara enchufable sustituible, con contactos de potencia DC sustituibles, sin pasamuros, Los conductores individuales para la medición de cuatro conductores no están conectados y no tienen ninguna función., CCS tipo 2, IEC 62196-3-1, 500 A / 1000 V (DC), Logotipo de PHOENIX CONTACT, cable: 4 m, negro, recto
Cables de carga DC, Cable de carga HPC-DC con conector de carga para vehículos refrigerado, cable refrigerado, Sin pasamuros, CCS tipo 2, Combined Charging System, IEC 62196-3-1, 500 A / 1000 V (DC), línea de diseño HPC, cable: 4 m, negro, recto, cara de enchufe: negro, zona de agarre: negro
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1087136 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBALD - |
| EAN | 4055626882925 |
| Peso por unidad (sin incluir el embalaje) | 9.600,000 g |
| Número de tarifa arancelaria | 85444290 |
Dibujos
Definición del producto
| Tipo de producto | Cable de carga HPC-DC con conector de carga para vehículos refrigerado, cable refrigerado |
|---|---|
| Ejecución | Sin pasamuros |
| Normas/especificaciones | IEC 62196-3-1 |
| Estándar de carga | CCS tipo 2 |
| Combined Charging System | |
| High Power Charging | |
| Modo de carga | Modo 4 |
| Tecnología de refrigeración | Mezcla de agua-glicol como refrigerante en conectores de carga para vehículos y en cables |
Dimensiones
| Anchura del conector de carga para vehículos | 72,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 181,20 mm |
| Profundidad del conector de carga para vehículos | 285,20 mm |
| Longitud del cable | 4 m |
| Longitud de pelado | 140 mm ±10 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 40 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 60 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP54 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP20 (no insertado, el índice de protección IP24 requerido debe garantizarse de otro modo, p. ej. mediante un soporte, véanse los accesorios) |
Propiedades eléctricas
| Potencia de carga máxima | 500 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| Contactos de potencia corriente asignada | 500 A |
| Contactos de potencia tensión asignada | 1000 V DC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Interfaces de comunicación | Bus CAN para leer los datos del sensor de fugas y de temperatura |
| Salida digital para determinar el estado de funcionamiento del conector de carga para vehículos | |
| Nota acerca del tipo de conexión | no seccionable |
| Codificación de resistencia | 1500 Ω (entre PE y PP) |
| Monitor de la temperatura | 2x NTC (intercambiables, contactos DC delanteros) |
| 2x NTC (conductores de potencia DC interiores) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | HPC |
|---|---|
| Color cara de enchufe | negro |
| Color de la zona de agarre | negro |
| Etiqueta | 8,9 mm x 28,9 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 25 mm² + 7 x 0,75 mm² |
|---|---|
| Normas/especificaciones sobre cables | DIN EN 50620 |
| Clase de cable | Clase 6 |
| Diámetro exterior del cable | 35,7 mm ±0,4 mm |
| Tipo de cable | recto |
| Resistencia del cable | ≤ 0,00078 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Envoltura exterior, material | EVM-1 según EN 50620 |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 535,5 mm (15 x diámetro) |
| Refrigerante | 50 % agua, 50 % glicol (recomendado: glysofor N) |
| Diámetro de los tubos de refrigeración | 1x 11,5 mm Tubo de admisión |
| 2x 8,8 mm Tubos de retorno |
Requisitos exigidos a una unidad de refrigeración
| Potencia de enfriamiento | 600 W (Longitud de cable: 3 m) |
|---|---|
| 800 W (Longitud de cable: 4 m) | |
| 900 W (Longitud de cable: 5 m) | |
| 1050 W (Longitud de cable: 6 m) | |
| Caudal | 2 l/min |
| Presión de servicio | 1,00 bar ... 2,00 bar |
| Temperatura de avance | 10 °C |
| Presión máxima admisible | 4,00 bar |
| Presión de descarga | 2,00 bar |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
| Característica | Valor |
|---|---|
| Tipo de corriente (EF000143) | CC |
| Número de conductores de comunicación (EF009317) | 2 |
| Ejecución lado del vehículo (EF009318) | Tipo 2 CCS |
| Modo de carga (EF009321) | Modo 4 |
| Intensidad nominal (EF000001) | 500 A |
| Voltaje nominal (EF000002) | 1000 V |
| Con sensor de temperatura (EF006034) | No |
| Longitud de cable (EF000536) | 4 m |
| Tipo de cable (EF000081) | Recto |
| Material de los contactos (EF004019) | Otros |
| Tratamiento superficial de los contactos (EF002558) | Otros |
