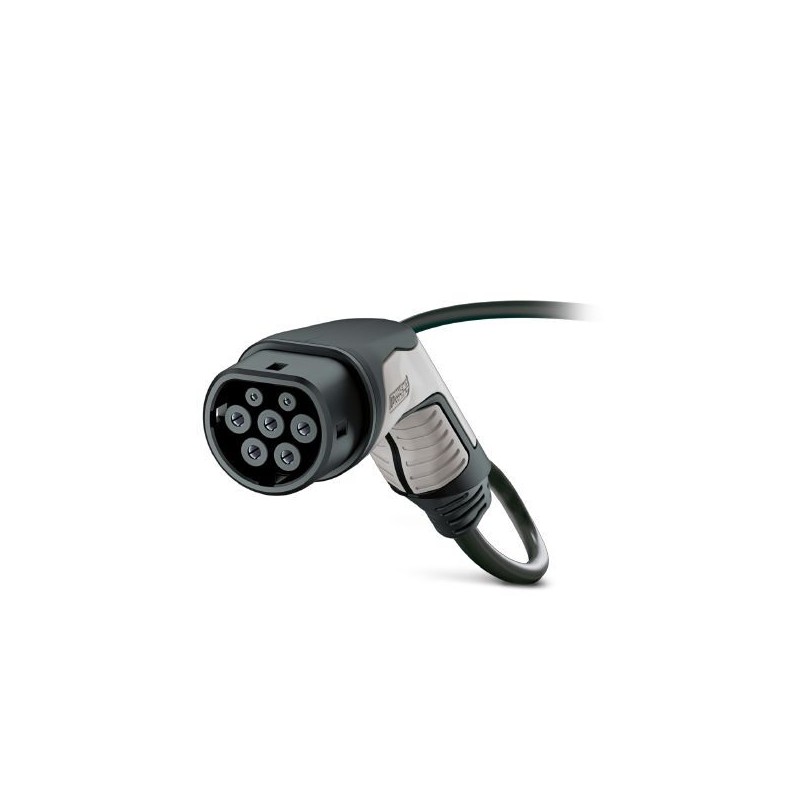

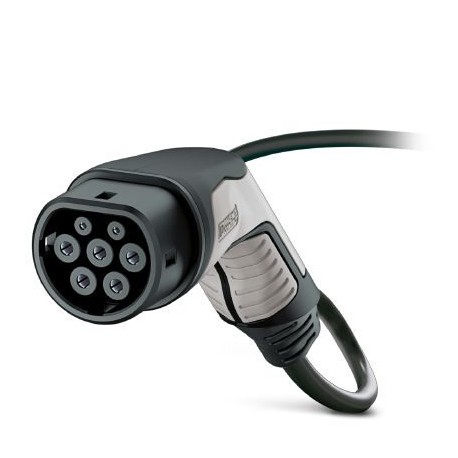

EV-T2G3C-3AC20A-5,0M2,5ESBK01U 1091136 PHOENIX CONTACT Cables de carga AC, Cable de carga AC móvil con conec..
EV-T2G3C-3AC20A-5,0M2,5ESBK01U
1091136
PHOENIX_CONTACT
Cables de carga AC, Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones, C-Line negro/gris, Tipo 2, IEC 62196-2, 20 A / 480 V (AC), línea de diseño C-Line, cable: 5 m, negro, recto, IMPORTANTE: dado el caso se precisa una gestión de cables., cara de enchufe: negro, zona de agarre: gris
CHARX connect, Cable de carga AC, con conector de carga para vehículos y extremo del cable abierto, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2, Sin capuchón, Tipo 2, IEC62196-2, 20 A / 480 V (AC), C-Line, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1091136 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAC - |
| EAN | 4055626903057 |
| Peso por unidad (sin incluir el embalaje) | 1.718,000 g |
| Número de tarifa arancelaria | 85444290 |
Definición del producto
| Tipo de producto | Cable de carga AC con conector de carga para vehículos, extremo de cable libre, sin capuchón |
|---|---|
| Ejecución | C-Line negro / gris |
| Normas/especificaciones | IEC 62196-2 |
| Estándar de carga | Tipo 2 |
| Modo de carga | Modo 3, caso C |
| Observación | IMPORTANTE: dado el caso se precisa una gestión de cables. |
| En determinadas zonas se precisa una gestión de cables si la longitud de cable excede 5,0 m (Suiza) o 7,5 m (EE.UU.) (IEC 61851-1). |
Dimensiones
| Anchura del conector de carga para vehículos | 70,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 137,00 mm |
| Profundidad del conector de carga para vehículos | 215,90 mm |
| Longitud del cable | 5 m |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 16,63 kW |
|---|---|
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L1, L2, L3, N, PE) |
| Contactos de potencia corriente asignada | 20 A |
| Contactos de potencia tensión asignada | 480 V AC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 680 Ω (entre PE y PP) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | C-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del capuchón | negro |
| Variaciones del cliente | Bajo demanda |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 12,8 mm ±0,4 mm |
| Tipo de cable | recto |
| Resistencia del cable | ≤ 0,00798 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 192 mm (15 x diámetro) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
