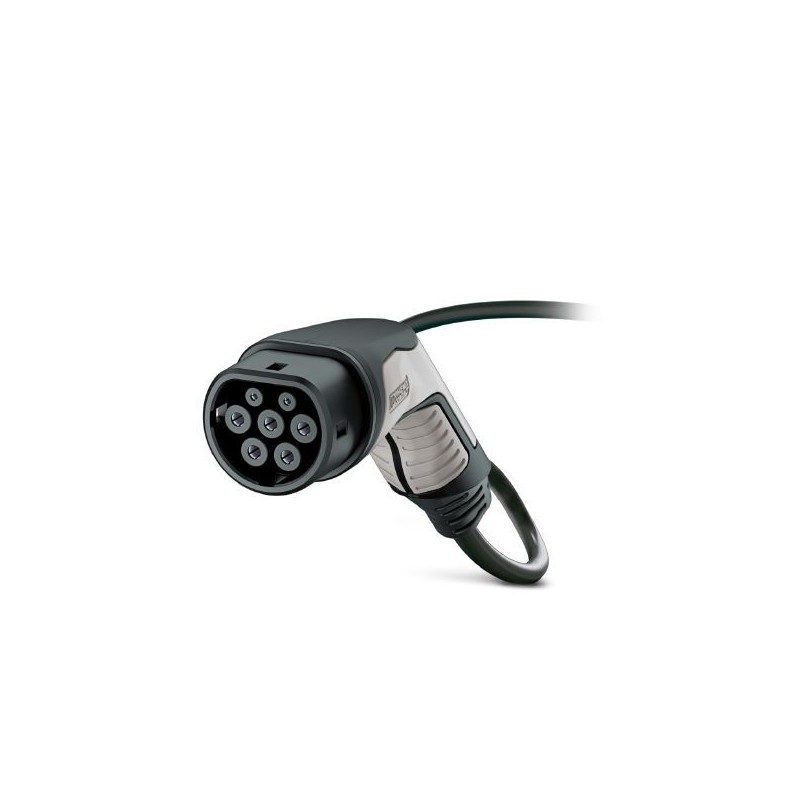

EV-T2G3C-3AC20A-5,0M2,5ESBK01U 1091136 PHOENIX CONTACT AC charging cable, AC charging cable with vehicle con..
EV-T2G3C-3AC20A-5,0M2,5ESBK01U
1091136
PHOENIX_CONTACT
AC charging cable, AC charging cable with vehicle connector, open cable end, without protective cap, C-Line black / gray, Type 2, IEC 62196-2, 20 A / 480 V (AC), design line C-Line, cable: 5 m, black, straight, NOTE: Cable management may be required., mating face: black, handle area: gray
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1091136 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | Q1 - Elektromobilität |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626903057 |
| Gewicht pro Stück (exklusive Verpackung) | 1.718,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.783,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Produktdefinition
| Produkttyp | AC-Ladeleitung mit Fahrzeug-Ladestecker, offenes Leitungsende, ohne Schutzkappe |
|---|---|
| Ausführung | C-Line schwarz / grau |
| Normen/Bestimmungen | IEC 62196-2 |
| Ladestandard | Typ 2 |
| Lademodus | Mode 3, Case C |
| Hinweis | ACHTUNG: Kabelmanagement ggf. erforderlich. |
| In bestimmten Regionen ist ein Kabelmanagement erforderlich, wenn die Kabellänge 5,0 m (Schweiz) oder 7,5 m (USA) übersteigt (IEC 61851-1). |
Maße
| Fahrzeug-Ladestecker Breite | 70,00 mm |
|---|---|
| Fahrzeug-Ladestecker Höhe | 137,00 mm |
| Fahrzeug-Ladestecker Tiefe | 215,90 mm |
| Leitungslänge | 5 m |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Max. Höhenlage | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Ladeleistung maximal | 16,63 kW |
|---|---|
| Anzahl Phasen | 3 |
| Anzahl Leistungskontakte | 5 (L1, L2, L3, N, PE) |
| Leistungskontakte Bemessungsstrom | 20 A |
| Leistungskontakte Bemessungsspannung | 480 V AC |
| Anzahl Signalkontakte | 2 (CP, PP) |
| Signalkontakte Bemessungsstrom | 2 A |
| Signalkontakte Bemessungsspannung | 30 V AC |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Widerstandskodierung | 680 Ω (zwischen PE und PP) |
Design
| Designlinie | C-Line |
|---|---|
| Farbe Gehäuse | schwarz |
| Farbe Steckgesicht | schwarz |
| Farbe Griffbereich | grau |
| Farbe Schutzkappe | schwarz |
| Kundenvariationen | Auf Anfrage |
Material
| Material Gehäuse | Kunststoff |
|---|---|
| Material Griffbereich | Weichkunststoff |
| Material Schutzkappe | Weichkunststoff |
| Material Steckgesicht | Kunststoff |
| Brennbarkeitsklasse | V0 |
| Materialoberfläche Kontakte | Ag |
Kabel
| Leitungsaufbau | 5 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Leitungsnormen / -bestimmungen | prEN 50620 / DIN EN 50620 |
| Leitungsklasse | Klasse 5 |
| Leitungszertifizierungen | VDE |
| Leitungsaußendurchmesser | 12,8 mm ±0,4 mm |
| Leitungsart | gerade |
| Leitungswiderstand | ≤ 0,00798 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur) |
| Außenmantel, Material | TPE-U |
| Außenmantel, Farbe | schwarz |
| Minimaler Biegeradius | 192 mm (15 x Durchmesser) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 10 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
