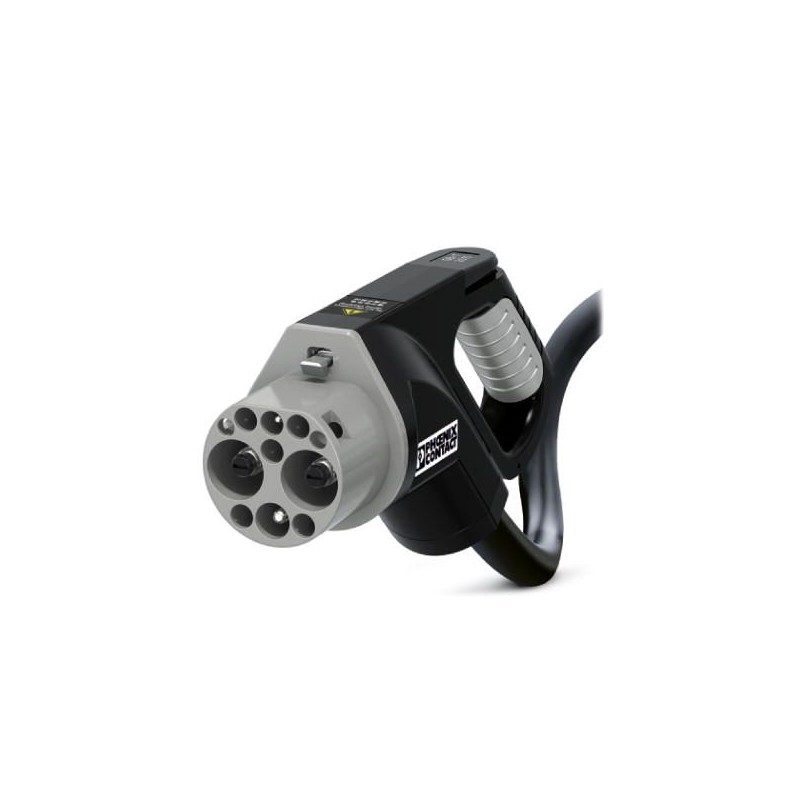

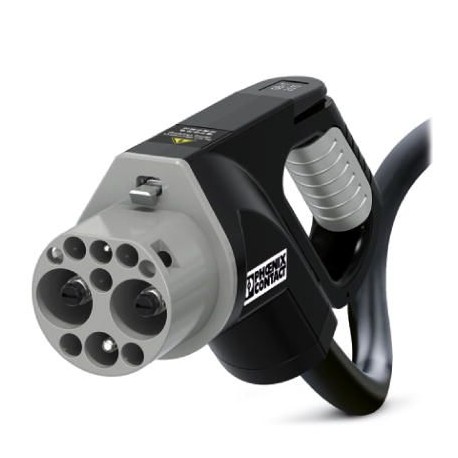

EV-GBM4C-DC125A-5,0M35ESBK00 1015174 PHOENIX CONTACT Cable de carga DC con conector de carga para vehículos,..
EV-GBM4C-DC125A-5,0M35ESBK00
1015174
PHOENIX_CONTACT
Cable de carga DC con conector de carga para vehículos, extremo de cable libre, con capuchón, GB/T, GB/T 20234.3-2015, 125 A / 750 V (DC), línea de diseño Estándar, cable: 5 m, negro, recto, cara de enchufe: gris, zona de agarre: gris
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón quince mil cien setenta y cuatro |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626495835 |
| Peso por Pieza (sin incluir el embalaje) | 0.000 g |
Nota
| Restricción comercial | Los productos son ofrecidos exclusivamente para la exportación fuera de la UE y del espacio Económico Europeo. |
|---|
Definición del producto
| Tipo de producto | DC cable de carga con Conector del Vehículo, extremo abierto del cable, con tapa protectora |
|---|---|
| Normas/reglamentos | GB/T 20234.3-2015 |
| Carga estándar | GB/T |
| El modo de carga de | El modo 4 |
Dimensiones
| Conector del vehículo ancho | 77.00 mm |
|---|---|
| Conector del vehículo altura | 129.10 mm |
| Conector del vehículo profundidad | 260.40 mm |
| Conductor de longitud | 5 m |
| Pelar longitud | 200 mm ±20 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Max. altitud | 5000 m sobre el nivel del mar) |
| Grado de protección | IP55 (conectado; cuando está conectado y listo para funcionar, el grado de protección es sólo sobrevino si ambos plug-in de los componentes son originales de los productos de Phoenix Contact o adecuado que cumpla el estándar de los productos) |
| IP54 (tapa Protectora) |
Propiedades eléctricas
| Máxima potencia de carga | 93.75 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| La corriente nominal de los contactos de potencia | Cien veinticinco |
| Tensión nominal de alimentación de los contactos | 750 V DC |
| Número de contactos de señal | 6 (S+, S-, A+, A-, CC1, CC2) |
| Tipo de transmisión de la señal | PUEDE de acuerdo a IEC 61851-24 Anexo B |
| Nota sobre el método de conexión | Crimp conexión, no puede ser desconectado |
| Resistencia de codificación | 1000 Ω (entre el PE y el CC1 / PE y CC2) |
| Monitorización de la temperatura | 2x Pt 1000 |
Propiedades mecánicas
| Inserción/retirada de los ciclos de | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| La retirada de la fuerza | < 100 N |
Diseño
| Diseño de la línea de | Estándar |
|---|---|
| Color de la carcasa | negro |
| Acoplamiento de la cara de color | gris |
| El Color de la manija de la zona | gris |
| Accionamiento elemento de color | negro |
| Color de la tapa protectora | negro |
| Etiqueta | 14.1 mm x 44.8 mm (el logotipo del cliente en la solicitud) |
Material
| Material de la carcasa | De plástico |
|---|---|
| Material de la manija de la zona | De plástico blando |
| Accionamiento de la palanca de material | Metal |
| Material de la tapa protectora | De plástico |
| Material de acoplamiento de la cara | De plástico |
| Clasificación de inflamabilidad | V0 |
| Material de la superficie de los contactos | Ag |
Cable
| Estructura del Cable | 2 x 35 mm2 + 1 x 25 mm2 + 2 x 4 mm2 + 9 x 0,75 mm2 |
|---|---|
| El cableado de las normas y reglamentos | GB/T 3956-2008 |
| Cableado de clase | Clase 5/6 |
| El cableado de las certificaciones | CQC1105-2015 |
| Externo diámetro del cable | 29.7 mm ±0,4 mm |
| Tipo de conductor | recta |
| Funda exterior, material | TPU |
| Externo de la vaina, de color | negro |
| Radio de curvatura mínimo | 148.5 mm (5 x diámetro) |
Bloqueo
| Tipo de fijación | La opción de bloqueo para el accionamiento de la palanca con actuador integrado en el Conector del Vehículo |
|---|---|
| Bloqueo de voltaje | 13.2 V |
Los sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/reglamentos | DIN EN 60751 |
| Se recomienda medir la corriente | 1 mA (1 V a 0°C) |
| La tolerancia en el sensor con el actual medido | ±1K |
| Rango de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| La estabilidad a largo plazo (máx. R0-A La Deriva) | 0.06 % (Después de 1000 horas a 130°C) |
| Cierre de la temperatura | 90 °C equivale a un Pt 1000 valor de 1346.5 Ω |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 10; |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
