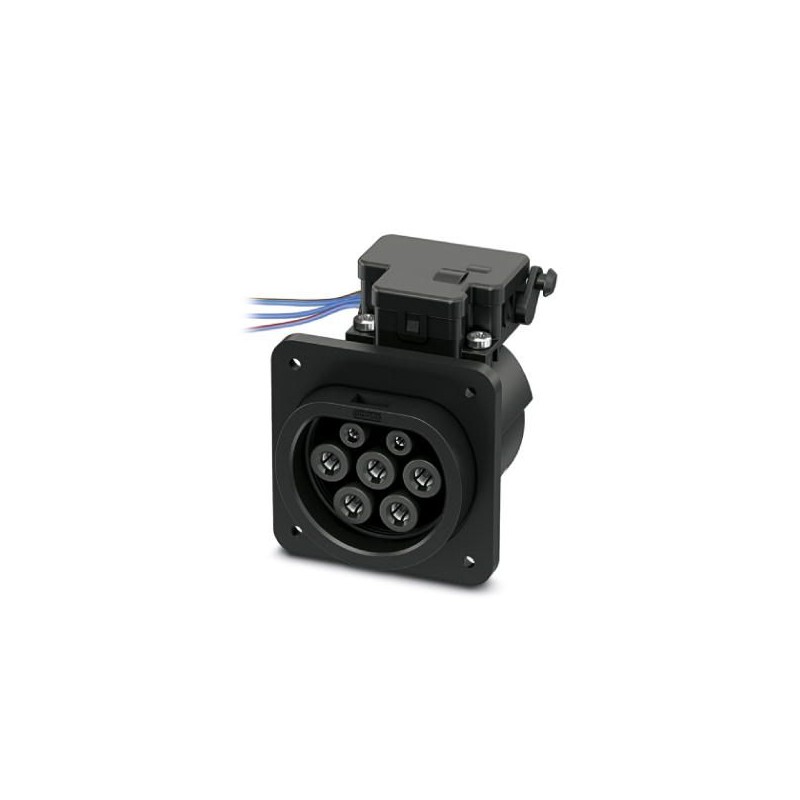

EV-GBM3SE12-1AC32A-2,0M6,0E10 1624387 PHOENIX CONTACT Conector de carga para infraestructuras para cargar co..
EV-GBM3SE12-1AC32A-2,0M6,0E10
1624387
PHOENIX_CONTACT
Caja de carga de infraestructuras
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1624387 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBADF - |
| EAN | 4055626275253 |
| Peso por unidad (sin incluir el embalaje) | 620,000 g |
Definición del producto
| Tipo de producto | Conector de carga para infraestructuras para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras |
|---|---|
| Ejecución | Conexión por tornillo de tapa de protección en la parte trasera |
| Normas/especificaciones | GB/T 20234.2-2015 |
| Estándar de carga | GB/T |
| Modo de carga | Modo 3, caso B |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
Dimensiones
| Altura | 96 mm |
|---|---|
| Anchura | 75 mm |
| Profundidad | 76,2 mm |
| Dimensiones de taladro | 60 mm x 60 mm |
| Longitud del cable | 2 m (Cables AC) |
| 0,5 m (Cables de actuadores de enclavamiento) | |
| Estructura de cable | 3x 6,0 mm² + 2x 0,5 mm² |
| Tipo de cable | Conductores individuales |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP55 (insertado) |
| IP55 (con capuchón de protección; véanse los accesorios) |
Propiedades eléctricas
| Potencia de carga máxima | 7 kW |
|---|---|
| Tipo de corriente de carga | AC monofásica |
| Número de fases | 1 |
| Número de contactos de potencia | 3 (L1, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 250 V AC |
| Número de contactos de señal | 2 (CP, CC) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Montaje
| Posibles posiciones de montaje | Montaje en pared trasera |
|---|---|
| Limitaciones de la posición de montaje | Solo inclinación frontal de 0 a 90 grados posible, véase la figura |
| Posición de montaje del actuador de bloqueo | En el centro arriba |
| Profundidad de montaje necesaria | < 5 mm (Montaje en pared trasera) |
| Espesor de pared máx. | > 57 mm (Montaje en pared trasera) |
| Diámetro del orificio de fijación | 7,00 mm (ø) |
Bloqueo
| Sistema de bloqueo | Bloqueo en estado enchufado con un actuador de enclavamiento |
|---|---|
| Tensión de bloqueo | 12 V |
| Detección de bloqueo | existente |
| Desbloqueo mecánico de emergencia | existente |
Actuador de bloqueo
| Fuente de alimentación típica en el motor | 12 V |
|---|---|
| Posible rango de tensión de alimentación en el motor | 9 V ... 16 V |
| Corriente del motor típica del bloqueo | 0,2 A |
| Corriente de bloqueo máx. del motor | 1 A |
| Tiempo de permanencia máx. con corriente de bloqueo | 1000 ms |
| Tiempo de adaptación recomendado | 600 ms |
| Tiempo de pausa tras un trayecto de entrada o salida | 3 s |
| Tensión máxima para la detección del bloqueo | 30 V |
| Vida útil | > 10000 ciclos de carga |
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
| Longitud de cable | 0,5 m |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144706
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
