EV-GBM3C-1AC16A-5,0M2,5ESOGDH 1031433 PHOENIX CONTACT Cable de carga AC móvil con conector de carga para veh..
EV-GBM3C-1AC16A-5,0M2,5ESOGDH
1031433
PHOENIX_CONTACT

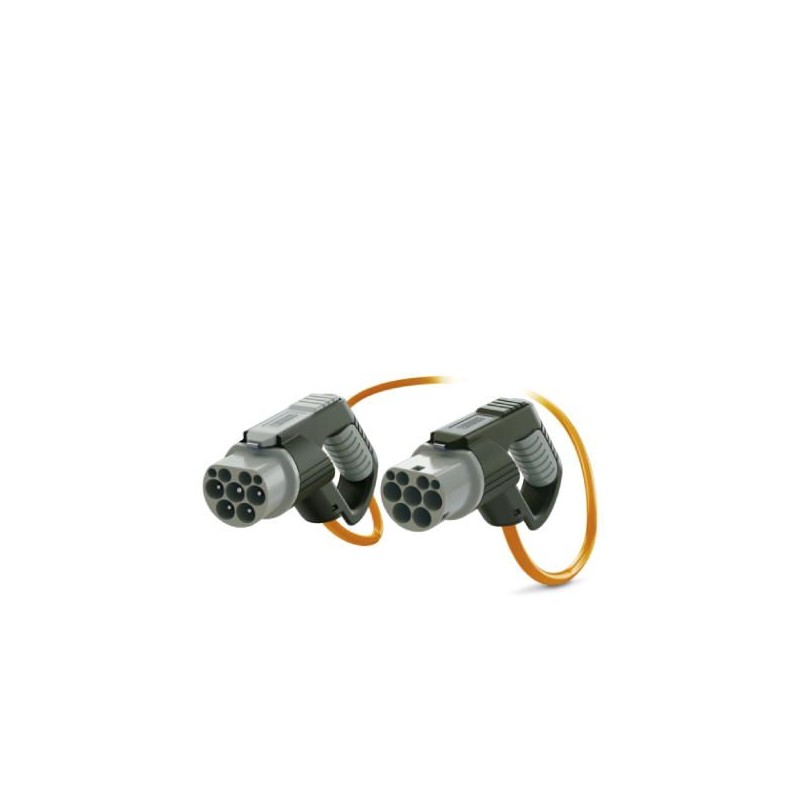

Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones, Línea de diseño 1, GB/T, GB/T 20234.2, 16 A / 250 V (AC), línea de diseño D-Line, cable: 5 m, naranja, recto, cara de enchufe: gris, zona de agarre: gris
CHARX connect, Cable de carga AC con conector de carga para vehículos y extremo del cable abierto, con capuchón, Color de la carcasa negro-gris, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de vehículo GB/T, para la instalación en postes de carga para la electromovilidad (EVSE), GB/T, GB/T 20234.2, 16 A / 250 V (AC), D-Line, Logotipo "PHOENIX CONTACT", cable: 5 m, naranja, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón treinta y ún mil cuatrocientos treinta y tres |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626535128 |
| Peso por Pieza (sin incluir el embalaje) | 1,800.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Móvil de carga de CA cable con el conector del vehículo y la infraestructura de enchufe con tapa protectora |
|---|---|
| Tipo de | D-Line |
| Normas/reglamentos | GB/T 20234.2 |
| Carga estándar | GB/T |
| El modo de carga de | El Modo 3, El Caso B |
Dimensiones
| Conector del vehículo ancho | 60.00 mm |
|---|---|
| Conector del vehículo altura | 112.40 mm |
| Conector del vehículo profundidad | 219.10 mm |
| La infraestructura de enchufe de ancho | 60.00 mm |
| La infraestructura de enchufe de altura | 112.40 mm |
| La infraestructura de enchufe de profundidad | 229.60 mm |
| Conductor de longitud | 5 m |
| Pelar longitud | 45 mm ±10 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Max. altitud | 5000 m sobre el nivel del mar) |
| Grado de protección | IP55 (conectado; cuando está conectado y listo para funcionar, el grado de protección es sólo sobrevino si ambos plug-in de los componentes son originales de los productos de Phoenix Contact o adecuado que cumpla el estándar de los productos) |
| IP54 (con tapa Protectora) |
Propiedades eléctricas
| Máxima potencia de carga | 4 kW |
|---|---|
| El número de fases. | Uno |
| Número de contactos de potencia | 3 (L, N, PE) |
| La corriente nominal de los contactos de potencia | 16 Un |
| Tensión nominal de alimentación de los contactos | 250 V |
| Número de contactos de señal | 2 (CP, CC) |
| La corriente nominal para señal de contactos | 2 Un |
| Tensión nominal de los contactos de señal | 30 V AC |
| Tipo de transmisión de la señal | Modulación de ancho de pulso |
| Nota sobre el método de conexión | Crimp conexión, no puede ser desconectado |
| Resistencia de codificación | 680 Ω (entre pp y CC) |
Propiedades mecánicas
| Inserción/retirada de los ciclos de | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| La retirada de la fuerza | < 100 N |
Diseño
| Diseño de la línea de | D-Line |
|---|---|
| Color de la carcasa | negro |
| Acoplamiento de la cara de color | gris |
| El Color de la manija de la zona | gris |
| Accionamiento elemento de color | gris |
| Color de la tapa protectora | negro |
| Etiqueta | 14.1 mm x 44.8 mm (el logotipo del cliente en la solicitud) |
Material
| Material de la carcasa | De plástico |
|---|---|
| Material de la manija de la zona | De plástico blando |
| Accionamiento de la palanca de material | De plástico |
| Material de la tapa protectora | De plástico |
| Material de acoplamiento de la cara | De plástico |
| Material de la superficie de los contactos | Ag |
Cable
| Estructura del Cable | 3 x 2,5 mm2 + 1 x 0,5 mm2 (GB/T 25087-2010, ISO 14572) |
|---|---|
| Cableado de clase | Clase 6 |
| Externo diámetro del cable | 10.5 mm ±0,5 mm |
| Tipo de conductor | recta |
| Funda exterior, material | TPE |
| Externo de la vaina, de color | naranja |
| Radio de curvatura mínimo | 157.5 mm (15 x diámetro) |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 10; |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
