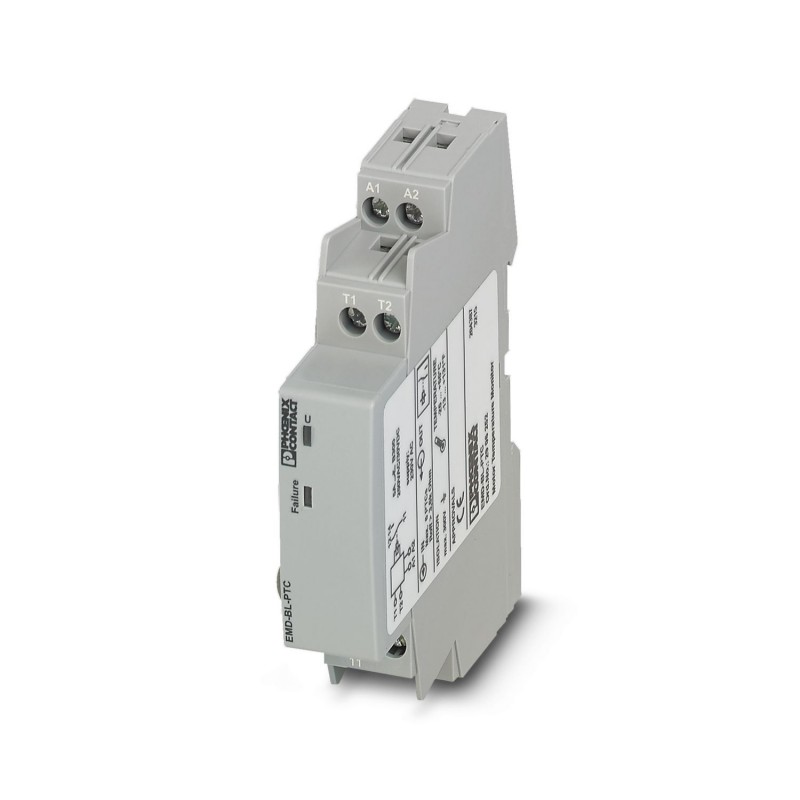

EMD-BL-PTC 2906252 PHOENIX CONTACT Supervisión de la temperatura del devanado del motor (máximo 6 PTC) para ..
EMD-BL-PTC
2906252
PHOENIX_CONTACT
Supervisión de la temperatura del devanado del motor (máximo 6 PTC) para sensor de temperatura según DIN 44081 y DIN 44082 con supervisión de cortocircuito del circuito de termistores, con conexión por tornillo.
Monitorización de temperatura del bobinado del motor (máximo 6 PTC) para sensores de temperatura según DIN 44081 y DIN 44082 con monitorización de cortocircuitos del circuito termistor, con conexión por tornillo.
Relés > Dispositivo de control de temperatura
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906252 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4211 - |
| Página del catálogo | Página 264 (C_5_2017) |
| EAN | 4055626053738 |
| Peso por unidad (sin incluir el embalaje) | 83,500 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | AT (Austria) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Datos de entrada
| Coeficiente de temperatura máximo | < 0,05 %/K |
|---|---|
| Función | Control de temperatura de bobina |
| Precisión básica | ± 10 % (del valor final de escala) |
| Resistencia fría suma | ≤ 1,5 kΩ |
| Valor de reacción | ≥ 3,6 kΩ (El relé se desexcita) |
| Valor de desactivación | ≤ 1,6 kΩ (El relé se excita) |
| Detección de cortocircuito | < 20 Ω |
| Tiempo de recuperación | > 300 ms |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado sin potencial |
|---|---|
| Tensión de conmutación máxima | 250 V AC (según IEC 60947-5-1) |
| Potencia de ruptura (carga óhmica) máxima | 1250 VA (5 A / 250 V AC) |
| Fusible de salida | 5 A (rápido) |
Generalidades
| Vida útil mecánica | 15x 106operaciones |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Categoría de sobretensiones | III (IEC 60947-5-1) |
| Tipo de material aislante Carcasa | Poliamida PA 6.6, autoextinguible |
| Color | gris |
| Conformidad | Conformidad CE |
Datos de conexión
| Sección de conductor flexible mín. | 0,5 mm² |
|---|---|
| Sección de conductor flexible máx. | 2,5 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,5 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| Sección de conductor AWG | 20 ... 14 |
| Par de apriete | 1 Nm |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 61000-6-3 |
| Resistencia a interferencias | EN 61000-6-2 |
| Directiva de baja tensión | Conformidad con la directiva NSR 2006/95/CE (válida hasta 19-04-2016) / 2014/35/UE (válida hasta 20-04-2016) |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027371810eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371810eCl@ss 8.027371810eCl@ss 9.027371810
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 89.5 mm |
| Profundidad (EF000049) | 65.5 mm |
