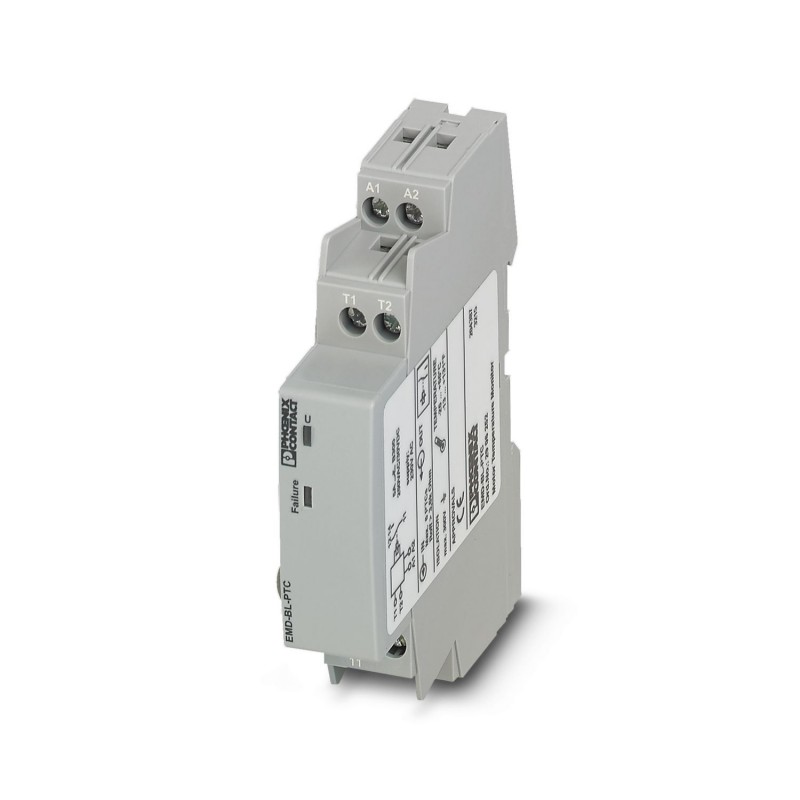

EMD-BL-PTC 2906252 PHOENIX CONTACT Überwachungsrelais
EMD-BL-PTC
2906252
PHOENIX_CONTACT
Überwachungsrelais
Temperaturüberwachung der Motorwicklung (max. 6 PTC) für Temperaturfühler nach DIN 44081 und DIN 44082 mit Kurzschlussüberwachung des Thermistorkreises, mit Schraubanschluss.
Relais > Temperaturüberwachungsgerät
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Temperaturüberwachungsrelais |
| Anzahl (PTC-Sensor) | 6 (1 x 6 PTCs) |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 15x 106Schaltspiele |
| Datenpflegestand | |
| Artikelrevision | 00 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Lebensdauer elektrisch | 1x 105Schaltspiele |
| Bemessungsstoßspannung | 4 kV |
| Versorgung | |
| Versorgungsspannung | 230 V AC (-15 % ... +10 %) |
| Versorgungsspannungsbereich | 195,5 V AC ... 253 V AC |
| Nennleistungsaufnahme | 3,5 VA (0,5 W) |
| Benennung Eingang | Messeingang |
| Eingangsspannung maximal | 4 V DC (Anschlussklemmen: T1 und T2) |
| Frequenzbereich | 50 Hz ... 60 Hz |
| Temperaturkoeffizient maximal | < 0,05 %/K |
| Auslöseverzögerung | < 100 ms |
| Einschaltverzögerung | < 450 ms |
| Ansprechwert | ≥ 3,6 kΩ (Relais fällt ab) |
| Funktion | Wicklungstemperaturüberwachung |
| Grundgenauigkeit | ± 10 % (vom Skalenendwert) |
| Summenkaltwiderstand | ≤ 1,5 kΩ |
| Rückfallwert | ≤ 1,6 kΩ (Relais zieht an) |
| Kurzschlusserkennung | |
| Wiederbereitschaftszeit | > 300 ms |
| Steuern | |
| Reset | Autoreset |
| Schalten | |
| Kontaktausführung | 1 potenzialfreier Wechsler |
| Schaltspannung maximal | 250 V AC (nach IEC 60947-5-1) |
| Abschaltleistung (ohmsche Last) maximal | 1250 VA (5 A / 250 V AC) |
| Ausgangssicherung | 5 A (flink) |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 20 ... 14 |
| Breite | 17,5 mm |
| Höhe | 89,5 mm |
| Tiefe | 65,5 mm |
| Farbe | grau (RAL 7042) |
| Isolierstofftyp Gehäuse | Polyamid PA 6.6, selbstverlöschend |
| Umgebungsbedingungen | |
| Schutzart (Gehäuse) | IP40 (Gehäuse) |
| Schutzart (Anschlussklemmen) | IP20 (Anschlussklemmen) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 15 % ... 85 % |
| CE | |
| Zertifikat | CE-konform |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Störabstrahlung | EN 61000-6-3 |
| Normen/Bestimmungen | IEC 60947-5-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Fehlerspeicherung möglich (EF003423) | Nein |
| Externer Reset möglich (EF003426) | Nein |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Breite (EF000008) | 17.5 mm |
| Höhe (EF000040) | 89.5 mm |
| Tiefe (EF000049) | 65.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
