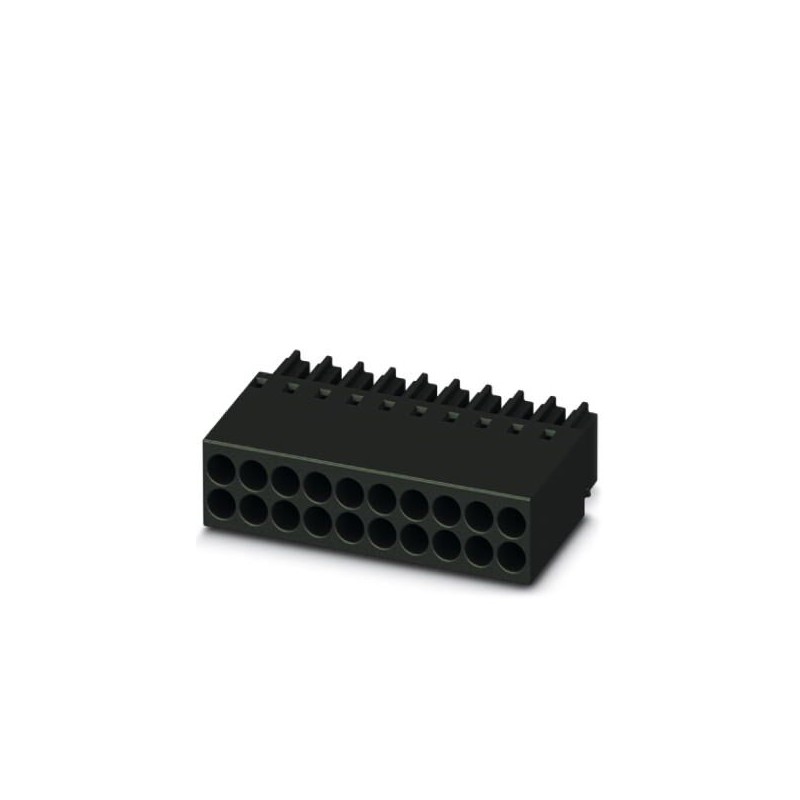

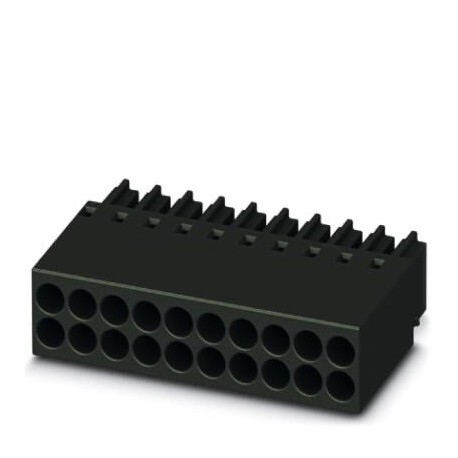

DMCC 0,5/ 5-ST-2,54 1027607 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 0,75 mm2..
DMCC 0,5/ 5-ST-2,54
1027607
PHOENIX_CONTACT
100
Conector de placa de circuito impreso, sección nominal: 0,75 mm², color: negro, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Hembra, número de potenciales: 10, número de filas: 2, número de polos: 5, número de conexiones: 10, familia de artículos: DMCC 0,5/..-ST, paso: 2,54 mm, tipo de conexión: Conexión crimpada, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON DFMC 0,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, corriente nominal: 6 A, tensión de dimensionamiento (III/2): 160 V, sección nominal: 0,75 mm², número de polos: 5, paso: 2,54 mm, tipo de conexión: Conexión engastada, color: negro
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1027607 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAADAB - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4055626521589 |
| Peso por unidad (sin incluir el embalaje) | 0,850 g |
Propiedades del artículo
| Abreviatura | Conector para placa de circuito impreso |
|---|---|
| Sistema enchufable | MICRO COMBICON - DFMC 0,5 |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | DMCC 0,5/..-ST |
| Paso | 2,54 mm |
| Número de polos | 5 |
| Tipo de conexión | Conexión engastada |
| Número de pisos | 2 |
| Número de conexiones | 10 |
| Número de potenciales | 10 |
Capacidad conex.
| Tipo de conexión | Conexión engastada |
|---|---|
| Sección de conductor flexible | 0,14 mm² ... 0,75 mm² (Diámetro exterior máximo del aislamiento 1,9 mm) |
| Sección de conductor AWG / kcmil | 26 ... 18 (Diámetro exterior máximo del aislamiento 1,9 mm) |
| Longitud de pelado | 4,1 mm ... 4,5 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | Revestimiento selectivo |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Oro (0,25 |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 4 µm Ni), |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Longitud [ l ] | 16 mm |
|---|---|
| Anchura [ w ] | 13,2 mm |
| Altura [ h ] | 6,49 mm |
| Paso | 2,54 mm |
| Media a | 10,16 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 100 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -55 °C ... 100 °C (en función de la curva derating) |
Ensayos mecánicos según las normas
| Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
|---|---|
| Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
| Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Número de ciclos | 100 |
| Fuerza al enchufar por polo aprox. | 2 N |
| Fuerza al desenchufar por polo aprox. | 2 N |
| Polarización y codificación | Prueba aprobada DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Fuerza de ensayo por polo | 20 N |
Líneas de fuga y espacios de aire
| Espacios de aire y líneas de fuga | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 1,5 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 1,5 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 1,5 mm |
| Valor mínimo de la línea de fuga (III/3) | 2 mm |
| Valor mínimo de la línea de fuga (III/2) | 1,5 mm |
| Valor mínimo de la línea de fuga (II/2) | 1,6 mm |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 2 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 2 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Ciclos de enchufe | 100 |
| Resistencia de paso R2, primer piso | 2,2 mΩ |
| Resistencia de contacto R22º piso | 2,4 mΩ |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Tensión alterna soportable | 1,39 kV |
Ensayos climático (D)
| Especificación del ensayo | DIN 50018:2013-05 |
|---|---|
| Esfuerzo por frío | -55 °C/2 h |
| Esfuerzo térmico | 105 °C/168 h |
| Fatiga por corrosión | 1,0 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Tensión alterna soportable | 1,39 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección contra contacto del dorso de la mano con sonda de acceso IP10 |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 10 |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 2.54 mm |
| Dimensión modular de las conexiones (EF006827) | 2.54 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -55 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
