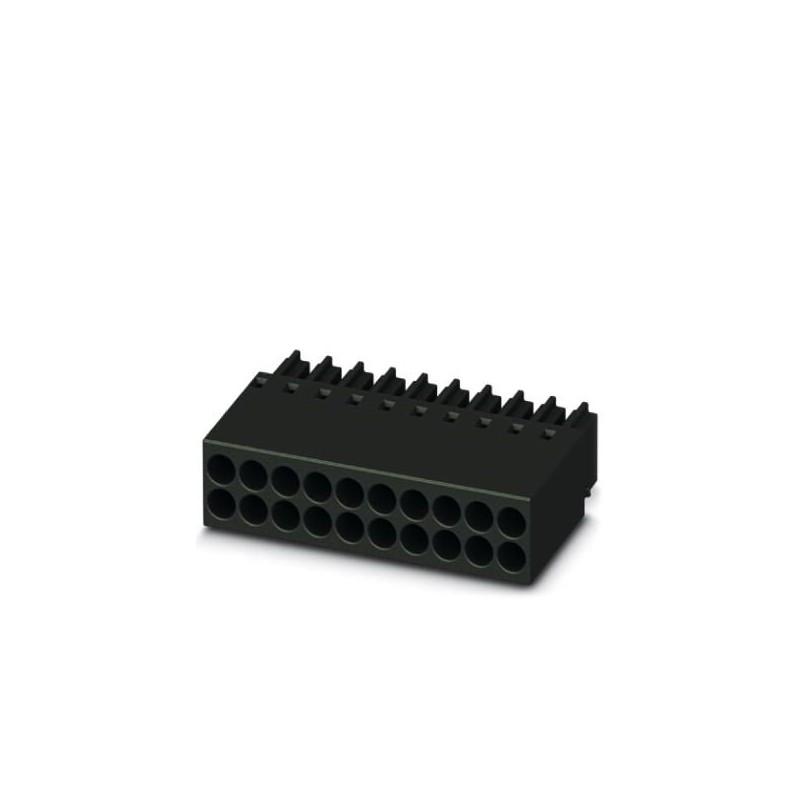

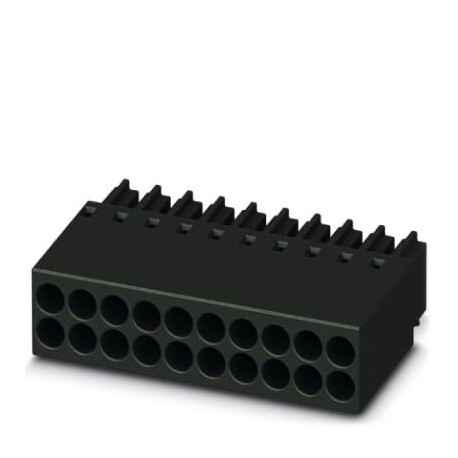

DMCC 0,5/ 5-ST-2,54 1027607 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 6 A, Bemessungsspannung (III/2).. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DMCC 0,5/ 5-ST-2,54 1027607 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 6 A, Bemessungsspannung (III/2)..

DMCC 0,5/ 5-ST-2,54

1027607

PHOENIX_CONTACT

100

Leiterplattenstecker, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,75 mm², Polzahl: 5, Rastermaß: 2,54 mm, Anschlussart: Crimpanschluss, Farbe: schwarz

Steckverbinder für Leiterplatte, Nennquerschnitt: 0,75 mm², Farbe: schwarz, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Kontakttyp: Buchse, Anzahl der Potentiale: 10, Anzahl der Potentiale: 10, Anzahl der Reihen: 2, Anzahl der Pole: 5, Anzahl der Anschlüsse: 10, Artikelfamilie: DMCC 0,5/.. -ST, Rastermaß: 2,54 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Leiter/Leiterplatte: 0°, Stecksystem: COMBICON DFMC 0,5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $110.39
Stückpreis: $1.10
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1027607
Verpackungseinheit100 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
Mindestbestellmenge100 STK
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4055626521589
Gewicht pro Stück (exklusive Verpackung)0,850 g
Gewicht pro Stück (inklusive Verpackung)1,060 g
Zolltarifnummer85366990
HerkunftslandCN (China)

Zeichnungen

Diagramm

Diagramm
Typ: DMCC 0,5/...-ST-2,54 mit DMC 0,5/...-G1-2,54 P...THR R...

Zurück nach oben

Artikeleigenschaften

KurzbezeichnungLeiterplattenstecker
StecksystemMICRO COMBICON - DFMC 0,5
KontaktartBuchse (female)
ArtikelfamilieDMCC 0,5/..-ST
Rastermaß2,54 mm
Polzahl5
AnschlussartCrimpanschluss
Anzahl der Etagen2
Anzahl der Anschlüsse10
Anzahl der Potenziale10
Zurück nach oben

Elektrische Kenndaten

Nennspannung160 V
Zurück nach oben

Anschlussvermögen

AnschlussartCrimpanschluss
Leiterquerschnitt flexibel0,14 mm² ... 0,75 mm² (Maximaler Außendurchmesser der Isolierung 1,9 mm)
Leiterquerschnitt AWG / kcmil26 ... 18 (Maximaler Außendurchmesser der Isolierung 1,9 mm)
Abisolierlänge4,1 mm ... 4,5 mm
Zurück nach oben

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
OberflächenbeschaffenheitSelektivbeschichtung
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Gold (0,25
Metalloberfläche Kontaktbereich (Zwischenschicht)Nickel (2 - 4 µm Ni),
Zurück nach oben

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Zurück nach oben

Maßangaben zum Produkt

Länge [ l ]16 mm
Breite [ w ]13,2 mm
Höhe [ h ]6,49 mm
Rastermaß2,54 mm
Maß a10,16 mm
Zurück nach oben

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit100
Benennung VerpackungseinheitenStück
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-55 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Zurück nach oben

Anschluss und Verbindungsmethode

Zurück nach oben

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-13-2:2006-11
Anzahl der Zyklen100
Steckkraft je Pol ca.2 N
Ziehkraft je Pol ca.2 N
Polarisation und KodierungPrüfung bestanden DIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-15-1:2009-03
Prüfkraft je Pol20 N
Zurück nach oben

Luft- und Kriechstrecken

Luft und KriechstreckenDIN EN 60664-1 (VDE 0110-1):2008-01
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
Bemessungsisolationsspannung (III/3)160 V
Bemessungsisolationsspannung (III/2)160 V
Bemessungsisolationsspannung (II/2)320 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Zurück nach oben

Mechanische Prüfungen (A)

Steckkraft je Pol ca.2 N
Ziehkraft je Pol ca.2 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden
Kontakthalterung im Einsatz Anforderung >20 NPrüfung bestanden
Zurück nach oben

Lebensdauerprüfungen (B)

PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Steckzyklen100
Durchgangswiderstand R21. Etage2,2 mΩ
Durchgangswiderstand R22. Etage2,4 mΩ
Stehstoßspannung auf Meereshöhe2,95 kV
Stehwechselspannung1,39 kV
Zurück nach oben

Klimatische Prüfungen (D)

PrüfspezifikationDIN 50018:2013-05
Kältebeanspruchung-55 °C/2 h
Wärmebeanspruchung105 °C/168 h
Korrosionsbeanspruchung1,0 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Stehstoßspannung auf Meereshöhe2,95 kV
Stehwechselspannung1,39 kV
Zurück nach oben

Umwelt- und Lebensdauerprüfungen (E)

PrüfspezifikationDIN EN 61984 (VDE 0627):2009-11
Ergebnis Schutzgrad IP-CodeHandrückensicherheit mit IP10 Zugangssonde
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Zurück nach oben

ETIM

ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

ETIM for 1027607 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Polzahl (EF001391) 10
Anzahl der Steckkontaktreihen (EF006935) 2
Rastermaß der Kontakte (EF007326) 2.54 mm
Rastermaß der Anschlüsse (EF006827) 2.54 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 6 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.14 mm²
Ausführung des elektrischen Anschlusses (EF003961) Crimpanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Gold
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -55 °C
