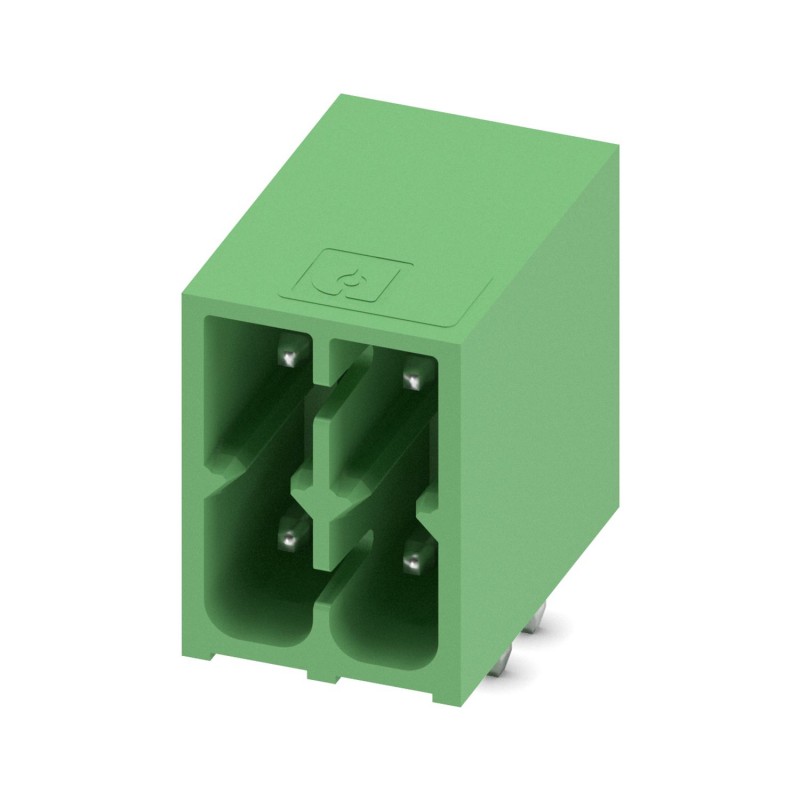

DMC 1,5/ 2-G1-3,5 P35 1053808 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 1,5 m..
DMC 1,5/ 2-G1-3,5 P35
1053808
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 4, número de filas: 2, número de polos: 2, número de conexiones: 4, familia de artículos: DMC 1,5/..-G1, paso: 3,5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON DFMC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Zócalo base para placa de circuito impreso, sección nominal: 1,5 mm2, color: verde, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, superficie de contacto: Sn, tipo de conexión de contacto: enchufe, número de potenciales: 4, número de filas: 2, número de polos: 2, número de conexiones: 4, serie de productos: DMC 1,5/.. -G1, paso: 3,5 mm, montaje: soldadura por ola, disposición de los pines: Fijación lineal, longitud de los pines [P]: 3,5 mm, número de pines de soldadura por potencial: 1, sistema de enchufes: COMBICON DFMC 1.5, Orientación de los pines de inserción: Estándar, bloqueo: ninguno, tipo de fijación: ninguno, tipo de embalaje: embalado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Zócalo básico para placas de circuito impreso |
| Familia de productos | DMC 1.5/.. -G1 |
| Línea de productos | Conectores COMBICON S |
| Número de polos | 2 |
| Paso | 3,5 mm |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Número de potenciales | 4 |
| Diseño de pines | Fijación lineal |
| Número de pasadores de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 00 |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Resistividad de masa | 3 mΩ |
| Tensión de dimensionamiento (III/3) | 160 V |
| Dimensionamiento de la tensión de impulso (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Dimensionamiento de la tensión de impulso (III/2) | 2,5 kV |
| Tensión de dimensionamiento (II/2) | 250 V |
| Dimensionamiento de la tensión de impulso (II/2) | 2,5 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Estañado galvánico |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Área de soldadura de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Información material - caso | |
| Color (Estuche) | Verde (6021) |
| Material aislante | PBT |
| Grupo de materiales aislantes | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de combustibilidad según UL 94 | V0 |
| Dibujo acotado |  |
| Paso | 3,5 mm |
| Anchura [w] | 7,8 milímetros |
| Altura [h] | 14,3 milímetros |
| Longitud [l] | 11,6 milímetros |
| Altura de instalación | 10,8 milímetros |
| Longitud del vástago de soldadura [P] | 3,5 mm |
| Tamaños de vástago | 0,8 x 0,8 mm |
| Diseño de placa de circuito impreso | |
| Distancia del vástago | 2,50 milímetros |
| Diámetro del orificio | 1,2 mm |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Soporte de contacto en uso | |
| Especificación de la prueba | DIN EN 60512-15-1:2009-03 |
| Ámbitos de aplicación de los titulares de contactos Aplicación >20 N | Prueba superada |
| Fuerza de inserción/tracción | |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 3 N |
| Fuerza de tracción por poste aprox. | 2 N |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 20 |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | IIIa |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Tensión nominal de impulso (III/3) | 2,5 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 1,5 mm |
| Valor mínimo de fuga (III/3) | 2,5 mm |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Tensión nominal de impulso (III/2) | 2,5 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 1,5 mm |
| Valor mínimo de fuga (III/2) | 1,6 mm |
| Tensión nominal de aislamiento (II/2) | 250 V |
| Tensión nominal de impulso (II/2) | 2,5 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 1,5 mm |
| Valor mínimo de fuga (II/2) | 2,5 mm |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 2,95 kV |
| Resistividad de masa R1 | 3 mΩ |
| Resistividad de masa R2 | 3,5 mΩ |
| Ciclos de maniobra | 25 |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 105 °C/168 h |
| Voltaje fijo de CA | 1,39 kV |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 4 |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
