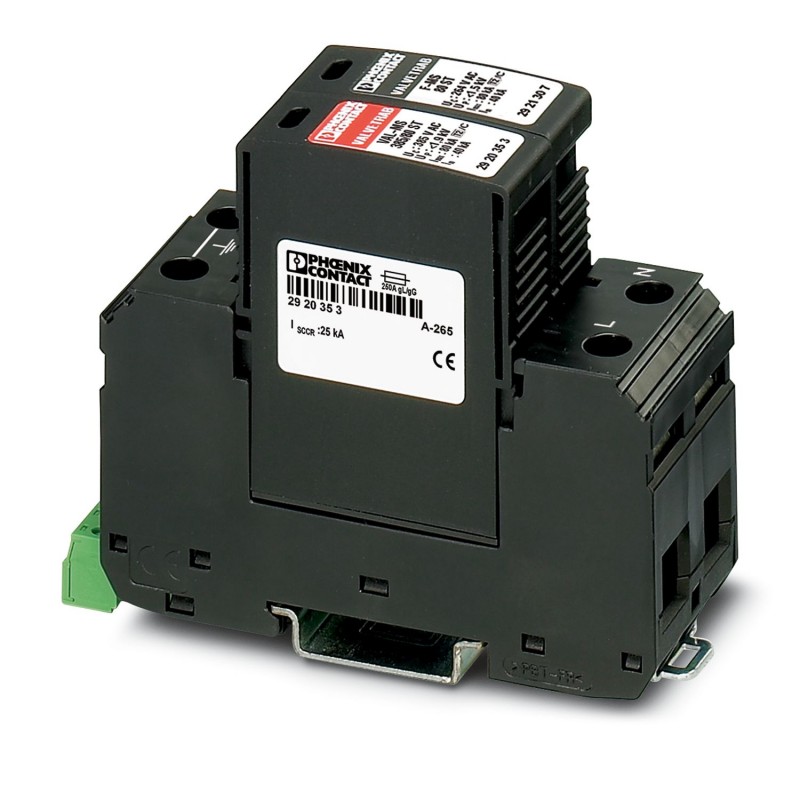

VAL-MS 385/80/1+1-FM 2921284 PHOENIX CONTACT Descargador de sobretensiones tipo 2 para sistemas de alimentac..
VAL-MS 385/80/1+1-FM
2921284
PHOENIX_CONTACT
Descargador de sobretensiones tipo 2 para sistemas de alimentación de 3 conductores (L1, N, PE), con bloqueo de conector y contacto de indicación remota.
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Descargador de sobretensiones |
| Familia de productos | VALVETRAB MS |
| Clase de ensayo IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TT |
| TN-C | |
| TN-S | |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Contacto conmutado |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 35,6 mm |
| Altura | 96,8 mm |
| Profundidad | 77,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 2 UD |
Datos del material
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6/PBT |
| Grupo de materiales | I |
| Material carcasa | PA 6.6 |
| PBT |
Circuito de protección
| Pistas de protección | L-N |
| L-PE | |
| N-PE | |
| Dirección de actuación | 1L-N & N-PE |
| Tensión nominal UN | 240 V AC (TN-S) |
| 240 V AC (TT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC(L-N) | 385 V AC |
| Tensión constante máxima UC(N-PE) | 264 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 231 mVA |
| Corriente transitoria nominal In(8/20) µs | 40 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 80 kA |
| Corriente de rayo de prueba (10/350) µs (L-N), carga | 1,25 As |
| Corriente de rayo de prueba (10/350) µs (L-N), energía específica | 1,56 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-N), corriente de cresta Iimp | 2,5 kA |
| Corriente de rayo de prueba (10/350) µs (L-PE), carga | 1,25 As |
| Corriente de rayo de prueba (10/350) µs (L-PE), energía específica | 1,56 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-PE), corriente de cresta Iimp | 2,5 kA |
| Corriente de rayo de prueba (10/350) µs (N-PE), carga | 5 As |
| Corriente de rayo de prueba (10/350) µs (N-PE), energía específica | 25 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (N-PE), corriente de cresta Iimp | 10 kA |
| Corriente transitoria total Itotal(8/20) µs | 80 kA |
| Corriente transitoria total Itotal(10/350) µs | 5 kA |
| Capacidad de extinción de corriente repetitiva de la red Ifi(N-PE) | 100 A |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up(L-N) | ≤ 2 kV |
| Nivel de protección UP(L-PE) | ≤ 2 kV |
| Nivel de protección Up(N-PE) | ≤ 1,7 kV |
| Tensión residual Ures(L-N) | ≤ 2 kV (en In) |
| ≤ 1,3 kV (con 10 kA) | |
| ≤ 1,2 kV (con 5 kA) | |
| ≤ 1,15 kV (con 3 kA) | |
| Tensión residual Ures(L-PE) | ≤ 2 kV (en In) |
| ≤ 1,5 kV (con 10 kA) | |
| ≤ 1,4 kV (con 5 kA) | |
| ≤ 1,3 kV (con 3 kA) | |
| Tensión residual Ures(N-PE) | ≤ 0,6 kV (en In) |
| ≤ 0,5 kV (con 10 kA) | |
| ≤ 0,5 kV (con 5 kA) | |
| ≤ 0,4 kV (con 3 kA) | |
| Comportamiento TOV en UT(L-N) | 480 V AC (5 s / modo estacionario) |
| 457 V AC (120 min / modo estacionario) | |
| Comportamiento TOV en UT(N-PE) | 1200 V AC (200 ms / modo estacionario) |
| Tiempo de reacción tA(L-N) | ≤ 25 ns |
| Tiempo de reacción tA(L-PE) | ≤ 100 ns |
| Tiempo de reacción tA(N-PE) | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG - 16 mm²) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 250 A (gG) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Homologaciones
| Especificaciones UL | |
| Tensión máxima constante MCOV (L-N) | 385 V AC |
| Tensión constante máxima MCOV (L-G) | 385 V AC |
| Tensión constante máxima MCOV (N-G) | 264 V AC |
| Corriente transitoria nominal In(L-N) | 20 kA |
| Corriente transitoria nominal In(L-G) | 20 kA |
| Corriente transitoria nominal In(N-G) | 20 kA |
| Pistas de protección | L-N |
| L-G | |
| N-G | |
| Tensión nominal | 240 V AC |
| Sistema de distribución de energía | Single phase |
| Frecuencia nominal | 50/60 Hz |
| Tensión de limitación medida MLV (L-N) | 2710 V |
| Tensión de limitación medida MLV (L-G) | 3730 V |
| Tensión de limitación medida MLV (N-G) | 2590 V |
| Tipo SPD | 4CA |
| Indicación UL/Señal remota | |
| Tensión de servicio | 125 V AC |
| Corriente de servicio AC | 1 A AC |
| Datos de conexión UL | |
| Par de apriete | 30 lbf-in. |
| Sección de conductor AWG | 10 ... 2 |
Normas y especificaciones
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | No |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | No |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | No |
| Tipo de red TT (EF009931) | Sí |
| Tipo de red: otros (EF009932) | No |
| Corriente nominal de descarga (8/20) (EF004214) | 40 kA |
| Corriente máx. de descarga (8/20) (EF012274) | 80 kA |
| Tensión continua máxima CA (EF004198) | 385 V |
| Nivel de protección (EF003525) | 2 kV |
| Nivel de protección de L-N (EF004236) | 2 kV |
| Nivel de protección N-PE (EF008796) | 1.7 kV |
| Protección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962) | 250 A |
| Protección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963) | 80 A |
| Resistencia a cortocircuitos (Isccr) (EF012627) | 25 kA |
| Fusible de respaldo integrado (EF008797) | Sí |
| Sin corriente de fuga (EF016002) | No |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Tamaño de construcción (EF002566) | Otros |
| Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) | 1.5 mm² |
| Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) | 25 mm² |
| Con contacto de telecomunicación (EF000422) | Sí |
| Señalización en el dispositivo (EF004241) | Óptico |
| Clase de prueba tipo 2 (EF004230) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
