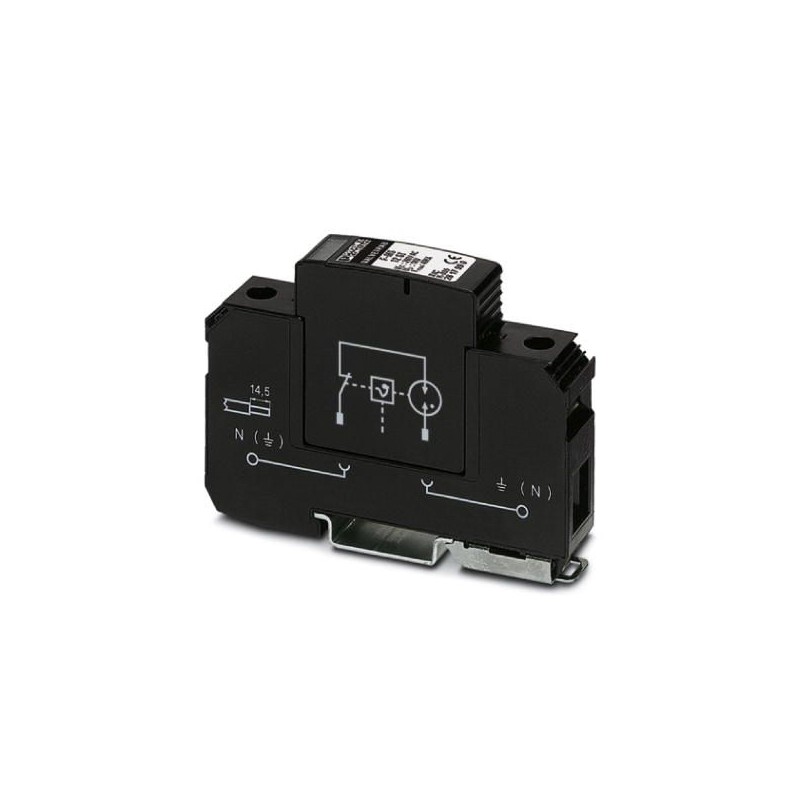

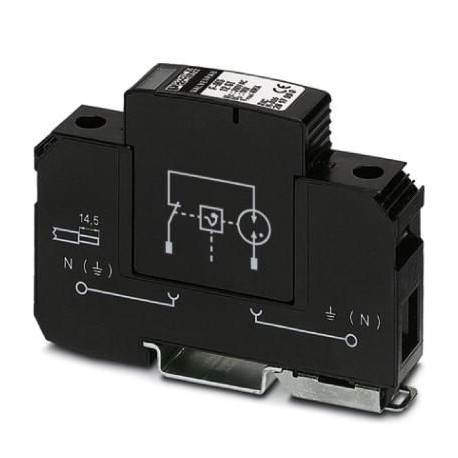

F-MS 12 2817987 PHOENIX CONTACT Descargador de sobretensiones tipo 2, compuesto por elemento de base y prote..
F-MS 12
2817987
PHOENIX_CONTACT
Descargador de sobretensiones tipo 2, compuesto por elemento de base y protección enchufable con descargador de arco de corriente suma N-PE, para montaje sobre NS 35/7,5, anchura de la carcasa: 17,5 mm (1UD)
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2817987 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL1321 - |
| Página del catálogo | Página 55 (C_4_2017) |
| EAN | 4017918163662 |
| Peso por unidad (sin incluir el embalaje) | 106,100 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 25g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 5g (10...500 Hz/2,5 h/X, Y, Z) |
Generalidades
| Clase de ensayo IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TN |
| TT | |
| Pistas de protección | N-PE |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6 |
| PBT | |
| Grado de polución | 2 |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 1 |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
Circuito de protección
| Tensión nominal UN | 240/415 V AC (TN - only N-PE) |
|---|---|
| 240/415 V AC (TT - only N-PE) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 260 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 1,5 mVA |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Capacidad de extinción de corriente repetitiva de la red Ifi | 100 A |
| Nivel de protección Up | ≤ 1,5 kV |
| Tensión residual Ures | ≤ 0,4 kV (en In) |
| ≤ 0,25 kV (con 10 kA) | |
| ≤ 0,15 kV (con 5 kA) | |
| ≤ 0,1 kV (con 3 kA) | |
| Tensión transitoria de reacción con 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Comportamiento TOV en UT | 1200 V AC (200 ms / modo estacionario) |
| Tiempo de reacción tA | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
Especificaciones UL
| Tipo SPD | 4CA |
|---|---|
| Tensión constante máxima MCOV (N-G) | 260 V AC |
| Pistas de protección | N-G |
| Sistema de distribución de energía | Single phase |
| Frecuencia nominal | 50/60 Hz |
| Tensión de limitación medida MLV (N-G) | 1490 V |
| Corriente transitoria nominal In(N-G) | 20 kA |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | No |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | Sí |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | No |
| Tipo de red TT (EF009931) | No |
| Tipo de red: otros (EF009932) | No |
| Corriente nominal de descarga (8/20) (EF004214) | 20 kA |
| Corriente máx. de descarga (8/20) (EF012274) | 40 kA |
| Tensión continua máxima CA (EF004198) | 260 V |
| Nivel de protección de L-N (EF004236) | 1.5 kV |
| Protección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963) | 80 A |
| Fusible de respaldo integrado (EF008797) | Sí |
| Sin corriente de fuga (EF016002) | No |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Tamaño de construcción (EF002566) | Otros |
| Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) | 1.5 mm² |
| Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) | 25 mm² |
| Señalización en el dispositivo (EF004241) | Óptico |
| Clase de prueba tipo 2 (EF004230) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
