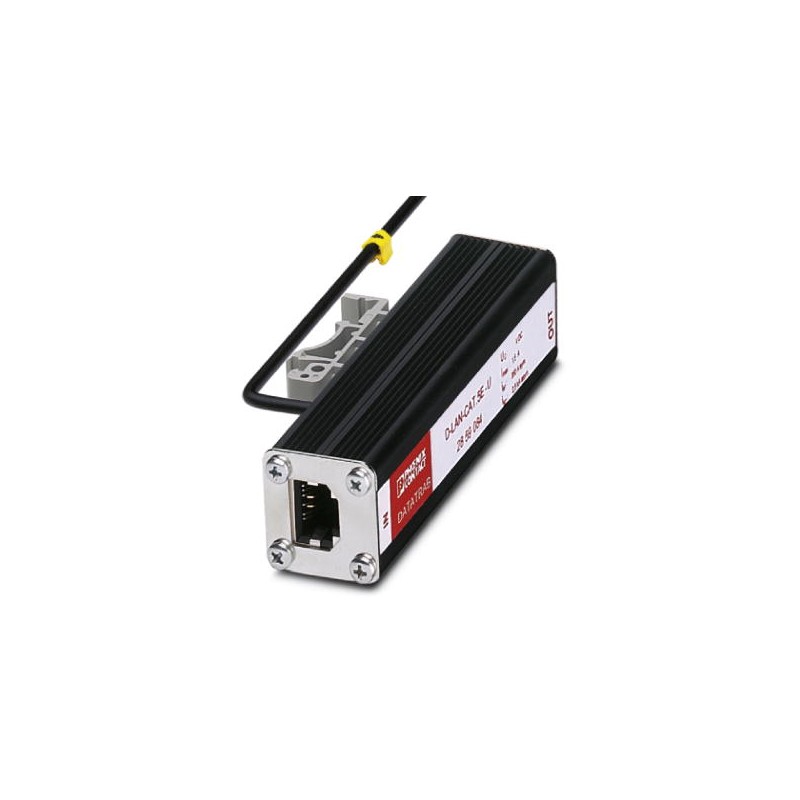

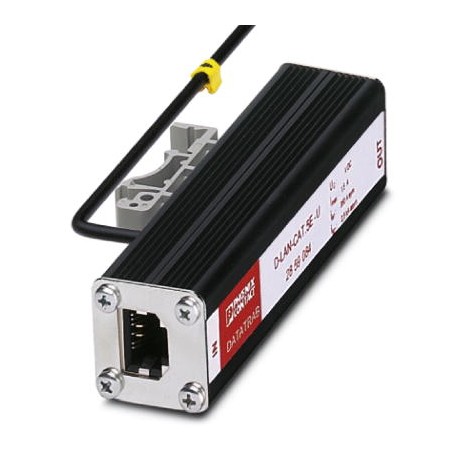

D-LAN-CAT.5E-U 2859084 PHOENIX CONTACT Protección fina contra sobretensiones según la clase D (CAT.5e), para..
D-LAN-CAT.5E-U
2859084
PHOENIX_CONTACT
Protección fina contra sobretensiones según la clase D (CAT.5e), para anillo Token y Ethernet. Adaptador RJ45 con línea de puesta a tierra separada y pie de fijación para carril DIN NS 35/7,5
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2859084 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3111 - |
| Página del catálogo | Página 97 (TT_2005) |
| EAN | 4017918920470 |
| Peso por unidad (sin incluir el embalaje) | 125,000 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Generalidades
| Material carcasa | Aluminio, anodizado |
|---|---|
| Color | negro |
| Normas para líneas de fuga y espacios de aire | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Adaptador para montaje sobre carril |
| Dirección de actuación | Line-Line & Line-Shield & Shield-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Tensión constante máxima UC | ± 7 V DC |
| Corriente asignada | 1,5 A (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 100 µA |
| Corriente de conductor de protección IPE | ≤ 100 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 350 A |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 2,5 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 2,5 kA (en suma) |
| Corriente de impulso nominal Ian (10/700) µs (conductor-conductor) | 160 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-tierra) | 160 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 22 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 80 V (Cable de conexión equipotencial: 1 m) |
| Limitación de la tensión de salida para 1 kV/µs, (pantalla-tierra) spike | ≤ 700 V (Cable de conexión equipotencial: 1 m) |
| Tensión residual para In(conductor-conductor) | ≤ 45 V |
| Tensión residual para In(conductor-tierra) | ≤ 45 V |
| Tensión residual para In (pantalla-tierra) | ≤ 700 V |
| Nivel de protección Up(conductor-conductor) | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 20 V (B3 - 2 kV / 25 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 65 V (C1, 500 V/250 A - PA-Ltg: 1 m) |
| ≤ 25 V (B3 - 2 kV / 25 A - PA-Ltg: 1 m) | |
| ≤ 60 V (C3, 7 kV/90 A - PA-Ltg: 1 m) | |
| Nivel de protección Up(blindaje-tierra) | ≤ 850 V (C2 - 4 kV / 2 kA - PA-Ltg: 1 m) |
| Tiempo de reacción tA(conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | 1 dB (hasta 100 MHz, sistema de 100 Ω) |
| Atenuación de inserción aE, asim. | |
| Atenuación de paradiafonía | 36 dB (Par 3-6 contra par 4-5 en el sistema de 100 Ω / 100 MHz) |
| 40 dB (todas las combinaciones de pares restantes en el sistema de 100 Ω/100 MHz) | |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | ≤ 100 MHz |
| Capacidad (conductor-conductor) | 20 pF (típico) |
| Capacidad (conductor-tierra) | 1 pF (típico) |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | B2 - 4 kV/100 A |
| B3 - 2 kV / 25 A | |
| C1 - 500 V / 250 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | B2 - 4 kV/100 A |
| C1 - 500 V / 250 A | |
| C2 - 4 kV / 2 kA | |
| B3 - 2 kV / 25 A |
Datos de conexión
| Tipo de conexión | RJ45 |
|---|---|
| Tipo de conexión IN | Hembra RJ45 |
| Tipo de conexión OUT | Hembra RJ45 |
| Técnica de conexión | Interfaces de red (p.ej. Ethernet, Token Ring y CDDI/FDDI) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
