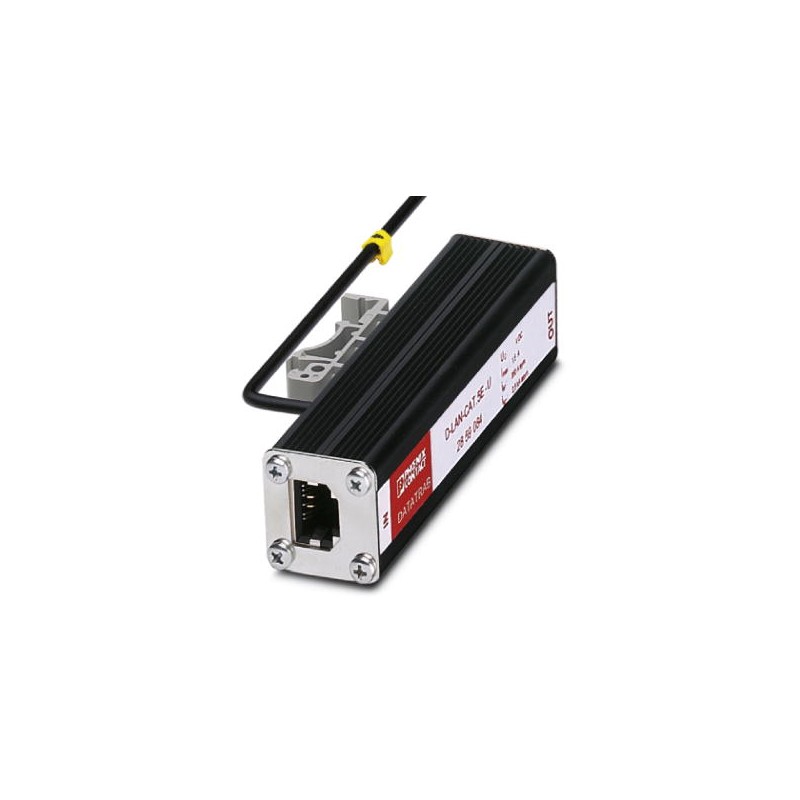

D-LAN-CAT.5E-U
2859084
PHOENIX_CONTACT
1
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2859084 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | K1 - Überspannungsschutz |
Katalogseite | Seite 97 (TT-2005) |
GTIN | 4017918920470 |
Gewicht pro Stück (exklusive Verpackung) | 125,000 g |
Gewicht pro Stück (inklusive Verpackung) | 125,400 g |
Zolltarifnummer | 85363010 |
Herkunftsland | DE (Deutschland) |
Material Gehäuse | Aluminium, eloxiert |
---|---|
Farbe | schwarz |
Normen für Luft- und Kriechstrecken | DIN VDE 0110-1 |
IEC 60664-1 | |
Überspannungskategorie | II |
Verschmutzungsgrad | 2 |
Montageart | Tragschiene: 35 mm |
Bauform | Zwischenstecker zur Tragschienenmontage |
Wirkungsrichtung | Line-Line & Line-Shield & Shield-Earth Ground |
IEC-Prüfklasse | C1 |
---|---|
C2 | |
C3 | |
B2 | |
B3 | |
VDE Anforderungsklasse | C1 |
C2 | |
C3 | |
B2 | |
B3 | |
Höchste Dauerspannung UC | ± 7 V DC |
Bemessungsstrom | 1,5 A (25 °C) |
Betriebswirkstrom ICbei UC | ≤ 100 µA |
Schutzleiterstrom IPE | ≤ 100 µA |
Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 350 A |
Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 2,5 kA |
Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 2,5 kA (in Summe) |
Nennimpulsstrom Ian (10/700)µs (Ader-Ader) | 160 A |
Nennimpulsstrom Ian (10/700)µs (Ader-Erde) | 160 A |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 22 V |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 80 V (Potenzialausgleichsleitung: 1 m) |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Schirm-Erde) spike | ≤ 700 V (Potenzialausgleichsleitung: 1 m) |
Restspannung bei In(Ader-Ader) | ≤ 45 V |
Restspannung bei In(Ader-Erde) | ≤ 45 V |
Restspannung bei In (Schirm-Erde) | ≤ 700 V |
Schutzpegel Up(Ader-Ader) | ≤ 50 V (C1 - 500 V / 250 A) |
≤ 20 V (B3 - 2 kV / 25 A) | |
Schutzpegel Up(Ader-Erde) | ≤ 65 V (C1, 500 V/250 A - PA-Ltg: 1 m) |
≤ 25 V (B3 - 2 kV / 25 A - PA-Ltg: 1 m) | |
≤ 60 V (C3, 7 kV/90 A - PA-Ltg: 1 m) | |
Schutzpegel Up(Schirm-Erde) | ≤ 850 V (C2 - 4 kV / 2 kA - PA-Ltg: 1 m) |
Ansprechzeit tA(Ader-Ader) | ≤ 500 ns |
Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
Einfügungsdämpfung aE, sym. | 1 dB (bis 100 MHz, 100-Ω-System) |
Einfügungsdämpfung aE, asym. | |
Nahnebensprechdämpfung | 36 dB (Paar 3-6 gegen Paar 4-5 im 100-Ω-System / 100 MHz) |
40 dB (alle restlichen Paarkombinationen im 100-Ω-System/100 MHz) | |
Grenzfrequenz fg (3dB), sym. im 100 Ohm-System | ≤ 100 MHz |
Kapazität (Ader-Ader) | 20 pF (typisch) |
Kapazität (Ader-Erde) | 1 pF (typisch) |
Meldung Überspannungsschutz defekt | keine |
Stoßstromfestigkeit (Ader-Ader) | B2 - 4 kV/100 A |
B3 - 2 kV / 25 A | |
C1 - 500 V / 250 A | |
Stoßstromfestigkeit (Ader-Erde) | B2 - 4 kV/100 A |
C1 - 500 V / 250 A | |
C2 - 4 kV / 2 kA | |
B3 - 2 kV / 25 A |
Anschlussart | RJ45 |
---|---|
Anschlussart IN | RJ45-Buchse |
Anschlussart OUT | RJ45-Buchse |
Anschlusstechnik | Netzwerkschnittstellen (z.B. Ethernet, Token Ring und CDDI/FDDI) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
Keine Gefahrstoffe über den Grenzwerten |
