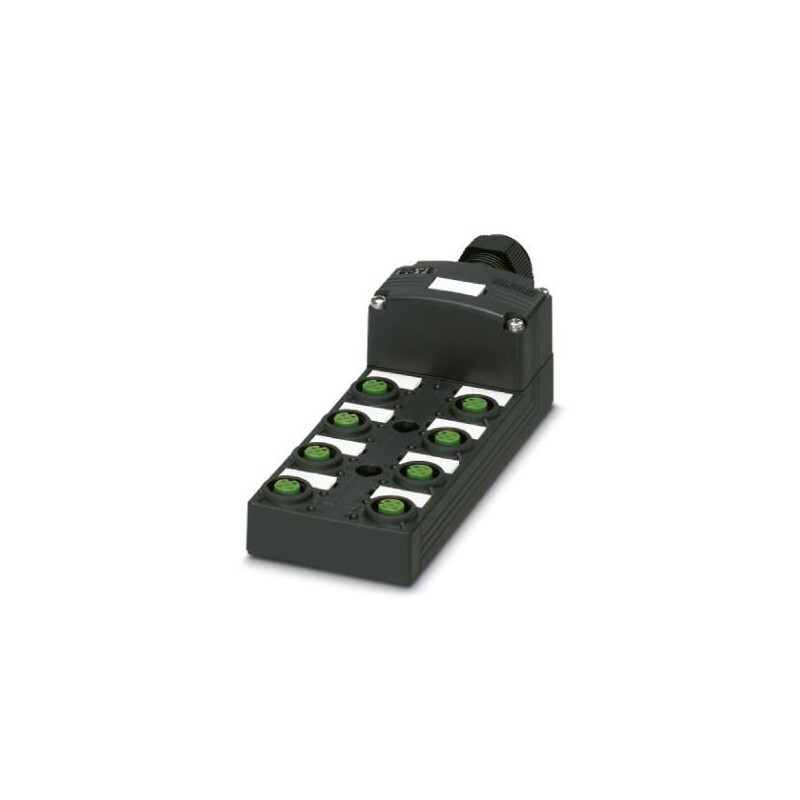

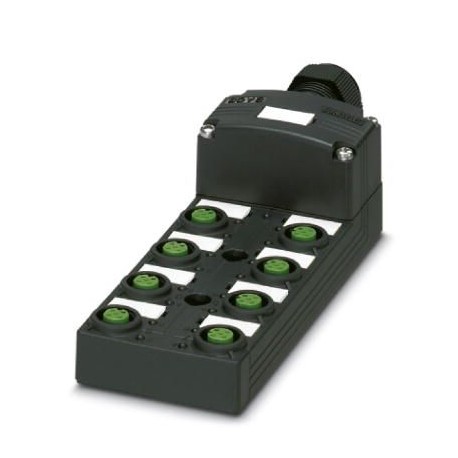

SACB-8/16-L-SC SCO P 1453038 PHOENIX CONTACT Caja distribuidora, aplicación: Estándar, tipo de conexión: Con..
SACB-8/16-L-SC SCO P
1453038
PHOENIX_CONTACT
Caja distribuidora, aplicación: Estándar, tipo de conexión: Conector hembra M12 Plástico, número de puestos enchufables: 8, número de polos: 5, codificación: A, ocupación de los puestos enchufables: Doble, indicación de estado: sí, PNP; conexión de cable principal: Conexión por resorte 180°, apantallamiento: no
Sensores > Distribuidor pasivo sensor/actuador (sin cable)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1453038 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3CBC - |
| Página del catálogo | Página 268 (C_2_2017) |
| EAN | 4046356553650 |
| Peso por unidad (sin incluir el embalaje) | 221,300 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Tensión de dimensionamiento | 24 V DC |
|---|---|
| Tensión de servicio máxima Umáx. | 30 V DC |
| Capacidad de corriente por señal de E/S | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Corriente asignada total | 12 A |
| Número de polos | 5 |
| Número de puestos enchufables | 8 |
| Clase de combustibilidad según UL 94 | V0 |
| Tipo de conexión sensor/actuador | Conector hembra SPEEDCON M12 |
| Observación | Al conectar los conductores de señal al borne impreso negro utilizar un destornillador de tamaño 0,4 x 2,0 mm. En los bornes impresos negros se precisa de poca fuerza de accionamiento. Destornillador: SZS 0,4 x 2,0 - 1205202 Destornilladores mayores o la aplicación de fuerzas excesivas pueden ocasionar daños en los terminales impresos. Utilizando punteras, se pueden introducir los hilos directamente en los bornes impresos sin abrir la zona de sujeción. |
Funciones de diagnóstico local
| Diagnóstico local | Tensión de alimentación LED verde |
|---|---|
| Indicación de estado de E/S LED amarillo |
Datos del cable principal
| Tipo de conexión | Conexión por resorte |
|---|---|
| Sección de conductor mín. (señal) | 0,2 mm² |
| Sección de conductor máx. (señal) | 0,5 mm² |
| Sección de conductor AWG mín. (señal) | 24 |
| Sección de conductor AWG máx. (señal) | 20 |
| Longitud de pelado (señal) | 6 mm |
| Sección de conductor mín. (energía) | 0,2 mm² |
| Sección de conductor máx. (energía) | 1,5 mm² |
| Sección de conductor AWG mín. (energía) | 24 |
| Sección de conductor AWG máx. (energía) | 16 |
| Longitud de pelado (energía) | 10 mm |
| Diámetro exterior mín. del cable | 7 mm |
| Diámetro exterior máx. del cable | 12 mm |
| Longitud de desaislante | 50 mm (Cable principal) |
| Par de apriete - Tornillo de tapa | 1 Nm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
| Par de apriete Puesto enchufable Cable de sensores/actuadores | 0,4 Nm |
| Par de apriete del tornillo de montaje para la fijación de la carcasa | 0,5 Nm |
Aislamiento
| Material carcasa | PBT |
|---|---|
| Material Resina | PUR |
| Material contacto | Aleación de Cu |
| Material superficie del contacto | dorado |
| Material soporte de contactos | PA |
| Material Casquillo roscado | PBT |
| Material anillo tórico | NBR |
| Material de la junta | NBR (Cubierta de conexiones) |
Ocupación de las conexiones
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Conexión según norma | CUL |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Característica | Valor |
|---|---|
| Sección transversal del conductor conectable (EF008200) | 0.2 mm² |
| Diámetro exterior del cable para prensaestopas (EF007302) | 7 mm |
| Número de ranuras de sensor/actuador (EF006939) | 8 |
| Número de canales por ranura (EF006885) | 2 |
| Ejecución de las salidas para líneas de sensores/actuadores (EF006972) | M12 |
| Número de polos de las ranuras del sensor/actuador (EF007402) | 5 |
| Tensión de servicio (EF003983) | 24 V |
| Capacidad de carga de corriente máxima por señal de E/S (EF004037) | 12 A |
| Corriente total máxima (EF004039) | 12 A |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Con indicador LED (EF005950) | Sí |
| Con aislamiento galvánico (EF003272) | No |
| Conexión para sensores NPN (EF006817) | No |
| Temperatura de operatividad (EF002393) | -25 °C |
| Grado de protección (IP) (EF005474) | IP65 |
| Categoría de protección contra explosiones para gas (EF003997) | Otros |
| Categoría de protección contra explosiones para polvo (EF003998) | Otros |
| Anchura (EF000008) | 54 mm |
| Altura (EF000040) | 43 mm |
