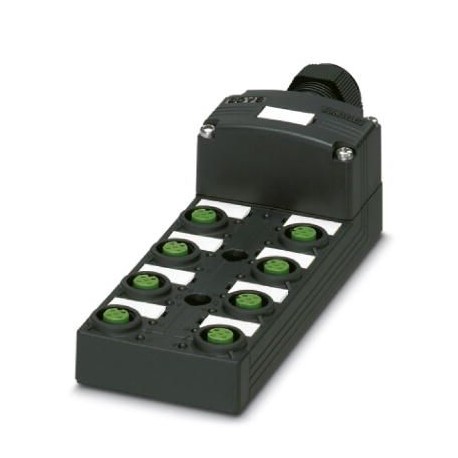

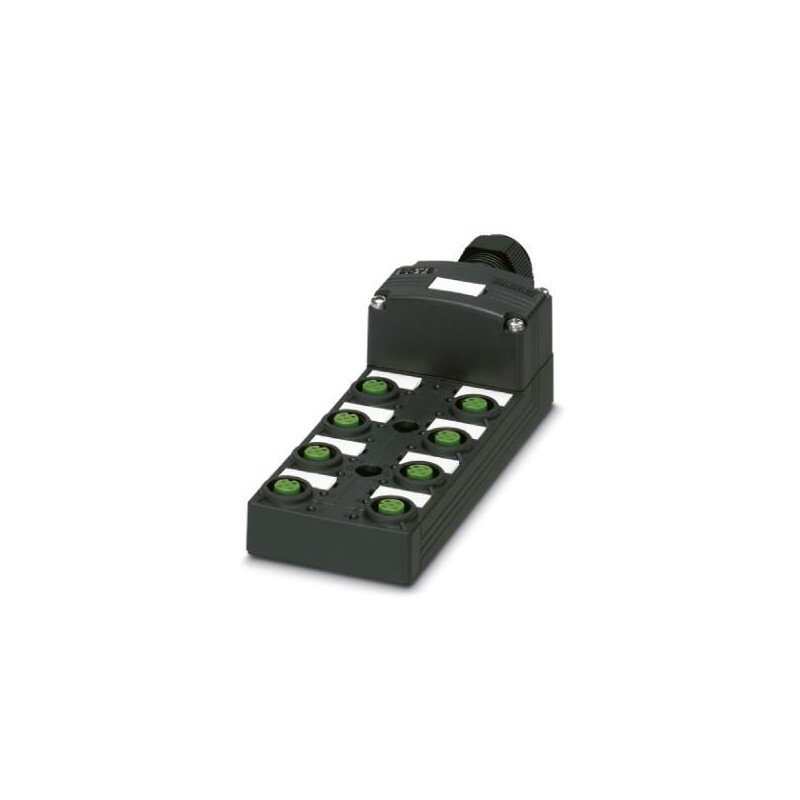

SACB-8/16-L-SC SCO P
1453038
PHOENIX_CONTACT
1
Sensor-/Aktor-Box
Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1453038 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Katalogseite | Seite 268 (C-2-2017) |
GTIN | 4046356553650 |
Gewicht pro Stück (exklusive Verpackung) | 221,300 g |
Gewicht pro Stück (inklusive Verpackung) | 222,000 g |
Zolltarifnummer | 85366990 |
Herkunftsland | PL (Polen) |
Bemessungsspannung | 24 V DC |
---|---|
Betriebsspannung maximal Umax | 30 V DC |
Strombelastbarkeit je E/A-Signal | 2 A |
Strombelastbarkeit je Steckplatz | 4 A |
Bemessungsstrom gesamt | 12 A |
Polzahl | 5 |
Anzahl der Steckplätze | 8 |
Brennbarkeitsklasse nach UL 94 | V0 |
Anschlussart Sensor/Aktor | M12-SPEEDCON-Buchse |
Hinweis | Beim Anschluss der Signalleitungen an die schwarzen Printklemmen bitte einen Schraubendreher der Größe 0,4 x 2,0 mm verwenden. Es sind nur geringe Betätigungskräfte bei den schwarzen Printklemmen notwendig. Schraubendreher: SZS 0,4X2,0 - 1205202 Größere Schraubendreher oder zu hohe Betätigungskräfte können zur Beschädigung der Printklemmen führen. Bei Verwendung von Aderendhülsen können die Adern ohne Öffnen des Klemmbereiches direkt in die Printklemmen eingeführt werden. |
Anschlussart | Federkraftanschluss |
---|---|
Leiterquerschnitt min (Signal) | 0,2 mm² |
Leiterquerschnitt max (Signal) | 0,5 mm² |
Leiterquerschnitt AWG min (Signal) | 24 |
Leiterquerschnitt AWG max (Signal) | 20 |
Abisolierlänge (Signal) | 6 mm |
Leiterquerschnitt min (Energie) | 0,2 mm² |
Leiterquerschnitt max (Energie) | 1,5 mm² |
Leiterquerschnitt AWG min (Energie) | 24 |
Leiterquerschnitt AWG max (Energie) | 16 |
Abisolierlänge (Energie) | 10 mm |
Leitungsaußendurchmesser min | 7 mm |
Leitungsaußendurchmesser max | 12 mm |
Abmantellänge | 50 mm (Stammleitung) |
Anzugdrehmoment-Deckelschraube | 1 Nm |
Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,4 Nm |
Anzugdrehmoment Montageschraube für Gehäusebefestigung | 0,5 Nm |
Material Gehäuse | PBT |
---|---|
Material Vergussmasse | PUR |
Material Kontakt | Cu-Legierung |
Material Kontaktoberfläche | vergoldet |
Material Kontaktträger | PA |
Material Gewindehülse | PBT |
Material O-Ring | NBR |
Material Dichtung | NBR (Anschlusshaube) |
Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = WH |
---|---|
1 / 2 (B) = GY/PK | |
2 / 4 (A) = GN | |
2 / 2 (B) = RD/BU | |
3 / 4 (A) = YE | |
3 / 2 (B) = WH/GN | |
4 / 4 (A) = GY | |
4 / 2 (B) = BN/GN | |
5 / 4 (A) = PK | |
5 / 2 (B) = WH/YE | |
6 / 4 (A) = RD | |
6 / 2 (B) = YE/BN | |
7 / 4 (A) = BK | |
7 / 2 (B) = WH/GY | |
8 / 4 (A) = VT | |
8 / 2 (B) = GY/BN | |
1-8 / 1 (+ 24 V) = BN | |
1-8 / 3 (0 V) = BU | |
1-8 / 5 (PE) = GN/YE |
Normbezeichnung | M12-Steckverbinder |
---|---|
Normen/Bestimmungen | IEC 61076-2-101 |
Anschluss gemäß Norm | CUL |
Brennbarkeitsklasse nach UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
