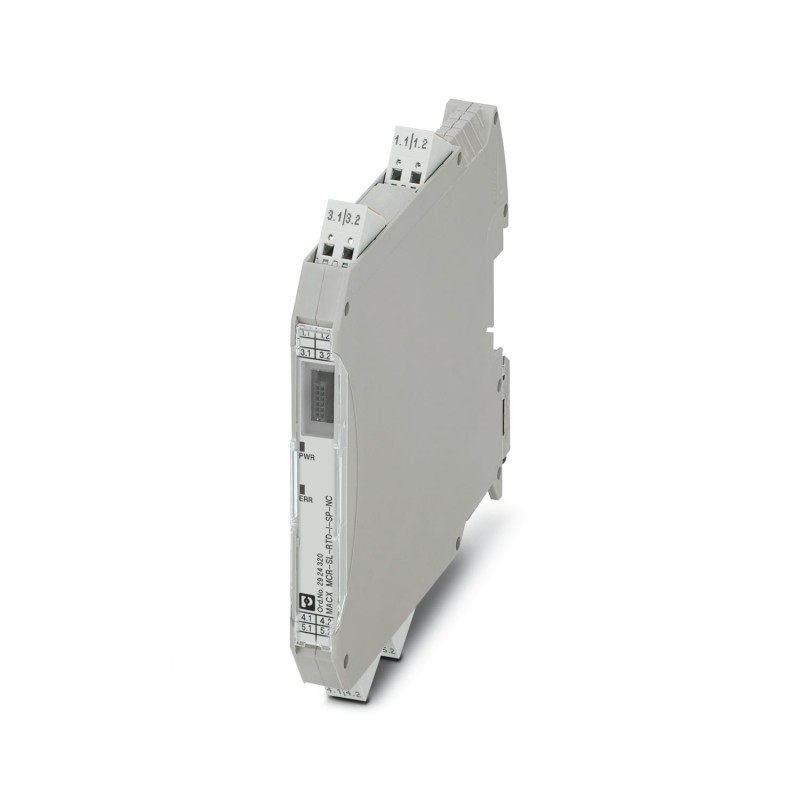

MACX MCR-SL-RTD-I-SP-NC 2924320 PHOENIX CONTACT Convertidor de temperatura, transforma señales de termorresi..
MACX MCR-SL-RTD-I-SP-NC
2924320
PHOENIX_CONTACT
Convertidor de temperatura, transforma señales de termorresistencias y resistencias en señales analógicas de 0/4-20 mA. Libre programación, separación de 3 vías galvánica.
Convertidor de temperatura, transforma señales de termorresistencias y resistencias en señales analógicas de 0/4-20 mA. Libre programación, separación de 3 vías galvánica. Artículo de repuesto: 1050201 MACX MCR-RTD-I-SP.
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Convertidor de temperatura |
| Aplicación | Temperatura |
| Ejecución | Acondicionadores de señal |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Ajuste Span | ± 5 % |
| Ajuste Zero | ± 5 % |
| Separación galvánica | Separación de 3 vías |
| Respuesta gradual (0-99 %) | 700 ms |
| ≤ 1100 ms | |
| Coeficiente de temperatura típico | 0,01 %/K |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 300 Veff |
| Tensión de prueba | 2,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Separación segura según IEC/EN 61010-1 |
| Separación galvánica Entrada/salida | |
| Separación galvánica | 375 V (Valor de pico según IEC/EN 60079-11) |
| Separación galvánica Entrada/alimentación | |
| Separación galvánica | 375 V (Valor de pico según IEC/EN 60079-11) |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Absorción de corriente máxima | < 40 mA (24 V DC) |
| Potencia disipada | < 1 W |
| Señal | |
| Número de entradas | 1 |
| Señal de entrada | Temperatura |
| Resistencia | |
| Medición | |
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu: 2, 3 y 4 conductores |
| Margen de medición de temperatura | -200 °C ... 850 °C (Rango en función del tipo de sensor) |
| Margen de resistencia lineal | 0 Ω ... 2000 Ω |
| Resistencia total de la línea máx. admisible | 50 Ω (por línea) |
| Corriente para alimentación de sensores | 200 µA ... 1 mA |
| Rango de medición, temperatura | > 50 K |
| Conmutar: | |
| Configurable/Programable | no |
| Señal | |
| Descripción de la salida | Salida de corriente |
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carga/Carga de salida Salida de corriente | ≤ 500 Ω |
| Ondulación de salida (corriente) | < 50 µApp |
| < 10 µArms | |
| Comportamiento en caso de fallo de sensor | según NE 43 o libremente definible |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Indicación de estado | LED tensión de alimentación, PWR (verde) |
| LED rojo, intermitente 2,4 Hz (error de cable o sensor en la entrada o la salida, ERR) | |
| LED rojo, intermitente 1,2 Hz (modo de servicio, ERR) | |
| LED rojo, continuo On (error de módulo, ERR) |
| Esquema de dimensiones |  |
| Anchura | 12,5 mm |
| Altura | 116 mm |
| Profundidad | 114,5 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| Material carcasa | PA 6.6-FR |
| Condiciones ambientales | |
| Índice de protección | IP20 (no evaluado por UL) |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Posición de montaje discrecional) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| Observación | Adicionalmente EN 61326-1 |
| ATEX | |
| Marcado | II 3G Ex nA ic IIC T4 Gc X |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| Homologación para la construcción naval | |
| Certificado | GL 86 644-10HH |
| GL | |
| Marcado | C, EMC1 |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Separación galvánica | Separación de 3 vías |
| Tipo de montaje | Montaje sobre carril DIN |
