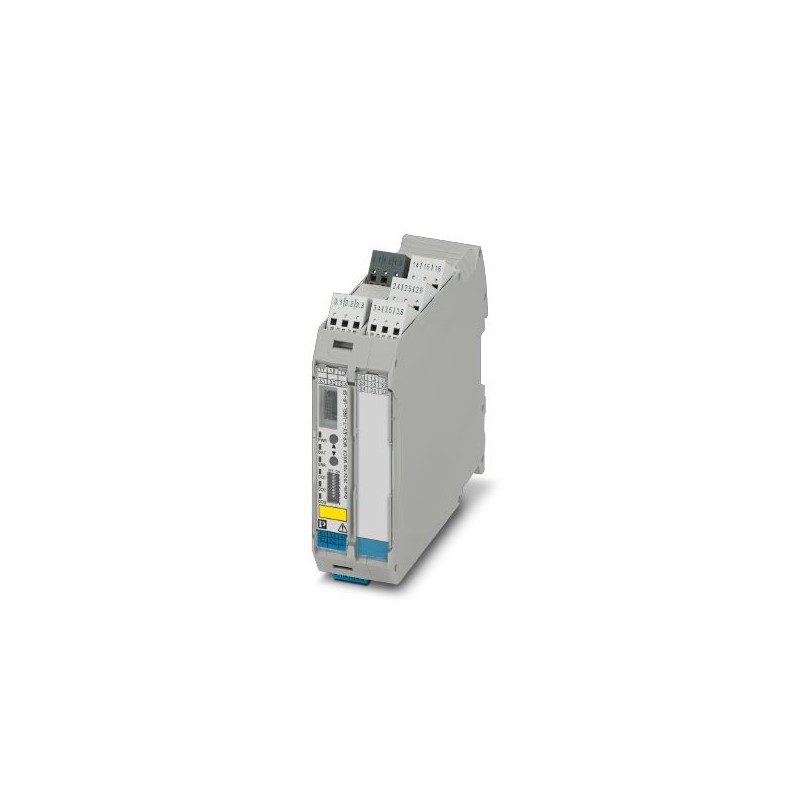

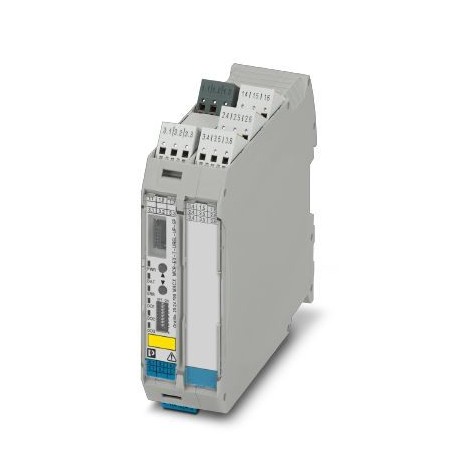

MACX MCR-EX-T-UIREL-UP-SP
2924799
PHOENIX_CONTACT
1
Convertidor de temperatura programable con salida analógica y 3 relés de valor límite, entrada de señales intrínsecamente seguras, termorresistencias en técnica de 2, 3 o 4 conductores, termopares, separación galvánica, amplia gama de alimentación, conexión por resorte, SIL
Convertidor de temperatura programable con salida analógica y 3 relés de valor límite, salidas de señal con seguridad intrínseca, termorresistencias en tecnología de 2, 3 o 4 conductores, termopares, separación galvánica, amplia gama de alimentación, conexión push-in, SIL, PL.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2924799 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CK3121 - |
Página del catálogo | Página 150 (C_5_2017) |
EAN | 4046356629096 |
Peso por unidad (sin incluir el embalaje) | 200,000 g |
Número de tarifa arancelaria | 85437090 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -20 °C ... 65 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Máx. Altura de fijación | ≤ 2000 m |
Humedad de aire admisible (servicio) | típ. 5 % ... 95 % (sin condensación) |
Inmun. interf. | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
Choque | 15g, según IEC 60068-2-27 |
Vibración (servicio) | 5g, según IEC 60068-2-6 |
Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu: 2, 3 y 4 conductores |
---|---|
Tipos de sensor utilizables (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
Margen de medición de temperatura | -250 °C ... 2500 °C (Rango en función del tipo de sensor) |
Margen de señal de entrada | 0 Ω ... 50 kΩ |
Margen de resistencia Potenciómetro | 0 Ω ... 50 kΩ |
Margen de señal de entrada | -1000 mV ... 1000 mV |
Configurable/Programable | Sí |
---|---|
Señal de salida tensión máxima | ± 11 V |
Señal de salida corriente | 4 mA ... 20 mA (con SIL; configuración libre adicional sin SIL) |
Señal de salida corriente máxima | 22 mA |
Carga/Carga de salida Salida de tensión | ≥ 10 kΩ |
Carga/Carga de salida Salida de corriente | ≤ 600 Ω (con 20 mA) |
Comportamiento en caso de fallo de sensor | según NE 43 o libre configuración |
Denominación Salida | Salida de relé |
Configurable/Programable | no |
Tipo de contacto | 3 cont. conmut. |
Material del contacto | AgSnO2, dorado duro |
Tensión de conmutación máxima | 250 V AC (250 V DC) |
Corriente de conexión máxima | 2 A (250 V AC) |
2 A (28 V CC) | |
Vida útil mecánica | 1x 105operaciones |
Tensión de alimentación | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
---|---|
Absorción de corriente típica | < 100 mA (24 V DC) |
Consumo de potencia | < 2,4 W |
Sección de conductor rígido mín. | 0,2 mm² |
---|---|
Sección de conductor rígido máx. | 1,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 1,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 16 |
Longitud a desaislar | 8 mm |
Tipo de conexión | Conexión push-in |
Error de transmisión máximo | 0,1 % (p. ej. con Pt 100, margen 300 K, 4 ... 20 mA) |
---|---|
Coeficiente de temperatura máximo | 0,01 %/K |
Respuesta gradual (0-99 %) | típ. 1000 ms (con SIL) |
típ. 700 ms (sin SIL) | |
Indicación de estado | LED verde (tensión de alimentación, PWR) |
LED rojo, intermitente (error de cable, de sensor, ERR) | |
LED rojo (error de módulo, ERR) | |
LED amarillo (salida de conmutación) | |
Clase de combustibilidad según UL 94 | V0 |
Grado de polución | 2 |
Categoría de sobretensiones | II |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
Material carcasa | PA 6.6-FR |
Color | gris |
Denominación | Entrada/salida/alimentación |
Separación galvánica | 2,5 kV (50 Hz, 1 min., tensión de prueba) |
Denominación | Entrada/salida |
Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
Denominación | Entrada/alimentación |
Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
Denominación | Entrada/salida conmut. |
Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
Denominación | Salida/alimentación |
Separación galvánica | 300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) |
Conformidad | Conformidad CE |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 G Ex nA nC ic IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA nC ic IIC T4 Gc X | |
UL, EE.UU. / Canadá | UL 508 Listed |
SIL | 2 |
Inductancia interna máx. Li | despreciable |
---|---|
Capacidad interna máx. Ci | 44 nF |
Tensión máx. de salida Uo | 6 V |
Corriente máx. de salida Io | 7,4 mA |
Potencia máx. de salida Po | 11 mW |
Grupo | IIC |
Inductancia externa máx. Lo | 100 mH |
Capacidad externa máx. Co | 1,3 µF |
Grupo | IIC |
Inductancia externa máx. Lo | 10 mH |
Capacidad externa máx. Co | 1,7 µF |
Grupo | IIC |
Inductancia externa máx. Lo | 1 mH |
Capacidad externa máx. Co | 2,6 µF |
Grupo | IIB |
Inductancia externa máx. Lo | 100 mH |
Capacidad externa máx. Co | 6,8 µF |
Grupo | IIB |
Inductancia externa máx. Lo | 10 mH |
Capacidad externa máx. Co | 9,2 µF |
Grupo | IIB |
Inductancia externa máx. Lo | 1 mH |
Capacidad externa máx. Co | 15 µF |
Tensión máxima en materia de seguridad Um | 253 V AC/DC |
Denominación | Campo electromagnético HF |
---|---|
Normas/especificaciones | EN 61000-4-3 |
Desviación típica del valor final del margen de medición | 2 % |
Denominación | Averías transitorias rápidas (ráfaga) |
Normas/especificaciones | EN 61000-4-4 |
Desviación típica del valor final del margen de medición | 2 % |
Denominación | Magnitudes perturbadoras conducidas |
Normas/especificaciones | EN 61000-4-6 |
Desviación típica del valor final del margen de medición | 2 % |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
---|---|
Denominación | Campo electromagnético HF |
Normas/especificaciones | EN 61000-4-3 |
EN 61000-4-4 | |
Denominación | Magnitudes perturbadoras conducidas |
Normas/especificaciones | EN 61000-4-6 |
Separación galvánica | 4 vías, entre entrada/salida/alimentación/salida de conmutación |
Clase de combustibilidad según UL 94 | V0 |
Choque | 15g, según IEC 60068-2-27 |
Vibración (servicio) | 5g, según IEC 60068-2-6 |
Conformidad | Conformidad CE |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 G Ex nA nC ic IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA nC ic IIC T4 Gc X | |
UL, EE.UU. / Canadá | UL 508 Listed |
Temperatura DNV GL | B |
Humedad DNV GL | B |
Vibración DNV GL | A |
DNV GL-EMC | A |
Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Grupo | IIC |
IIC | |
IIC | |
IIB | |
IIB | |
IIB |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes | |
PHOENIX CONTACT-2924799-MACX MCR-EX-T-UIREL-UP-SP | 146 Kbytes |
