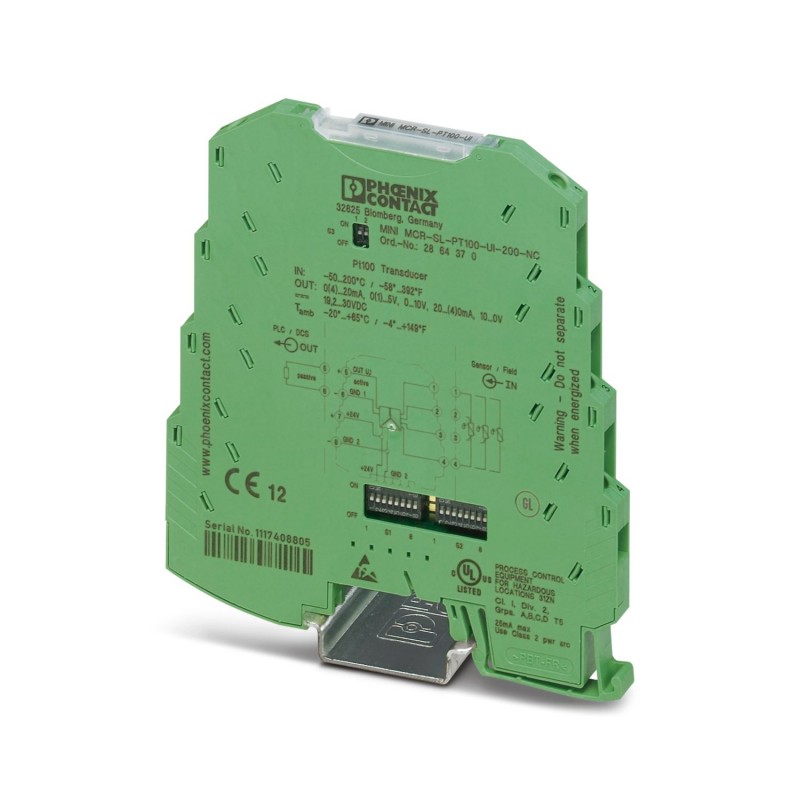

MINI MCR-SL-PT100-UI-200-NC 2864370 PHOENIX CONTACT Convertidor de temperatura MCR, configurable, para senso..
MINI MCR-SL-PT100-UI-200-NC
2864370
PHOENIX_CONTACT
Convertidor de temperatura MCR, configurable, para sensores de temperatura Pt 100, con conexión por tornillo, sin configurar
Sensores > Convertidor de temperatura
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Convertidor de temperatura |
| Familia de productos | MINI Analog |
| Configuración | Conmutador DIP |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 235,5 mW |
| Circuito de protección | Protección contra transitorios |
| Respuesta gradual (0-99 %) | < 200 ms |
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Error de transmisión del alcance de medición ajustado | ((50K / ΔTemp)+ 0,05)% |
| Error de transmisión del alcance de medición completo | ≤ 0,25 % |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba | 1,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento básico según IEC/EN 61010 |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715) |
| Absorción de corriente máxima | < 21 mA (con 24 V DC) |
| Consumo de potencia | < 500 mW |
Datos de entrada
| Señal | |
| Número de entradas | 1 |
| Medición | |
| Tipos de sensor utilizables (RTD) | Pt 100 (IEC 60751/EN 60751) |
| Rango de medición, temperatura | min. 50 K |
| Tipo de sensor: | -50 °C ... 200 °C (configurables) |
| Corriente para alimentación de sensores | 1 mA (Constante) |
| Resistencia total de la línea máx. admisible | 10 Ω (según línea) |
| Tecnología de conexión | 2, 3, 4 conductores |
Datos de salida
| Señal: Tensión/corriente | |
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida tensión | 0 V ... 5 V |
| 1 V ... 5 V | |
| 0 V ... 10 V | |
| 10 V ... 0 V | |
| Señal de salida tensión máxima | 12,5 V |
| Tensión en circuito abierto | 12,5 V |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Señal de salida corriente máxima | 23 mA |
| Corriente de cortocircuito | 10 mA |
| Carga/Carga de salida Salida de tensión | > 10 kΩ |
| Carga/Carga de salida Salida de corriente | < 500 Ω (con 20 mA) |
| Ripple | < 20 mVPP(en 500 Ω) |
| < 20 mVPP(A 10 kΩ) | |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 12 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 12 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 6,2 mm |
| Altura | 93,1 mm |
| Profundidad | 101,2 mm |
Datos del material
| Color | verde (RAL 6021) |
| Material carcasa | PBT |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00002R0 |
| Datos DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibración | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Observación | Deben tomarse medidas de protección contra una descarga electrostática. |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 10 % |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 10 % |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 10 % |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Rango de medición (EF001836) | -50 °C |
| Salida analógica 0 mA ... 20 mA (EF006808) | No |
| Salida analógica 4 mA ... 20 mA (EF006810) | No |
| Salida analógica 0 V ... 2 V (EF009886) | No |
| Salida analógica 0 V ... 5 V (EF009887) | Sí |
| Salida analógica 0 V… 10 V (EF006807) | Sí |
| Salida analógica 2 V ... 10 V (EF009888) | No |
| Con salida de conmutación (EF005225) | No |
| Apto para instalación en serie (EF001126) | Sí |
| Función de configuración integrada (EF003064) | Sí |
| Versión de CEM (EF001062) | Sí |
| Temperatura ambiente (EF002386) | 65 °C |
| Peso (EF000167) | 0.05857 kg |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2864370-MINI MCR-SL-PT100-UI-200-NC | 137 Kbytes |
|
