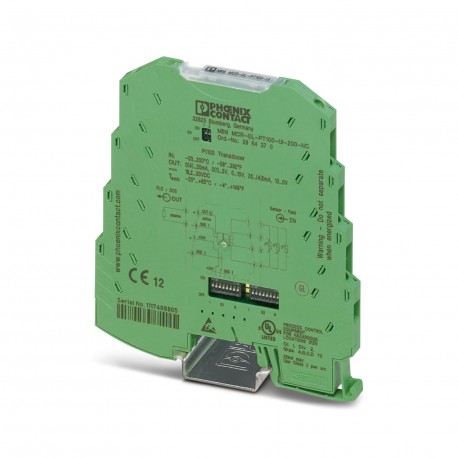

MINI MCR-SL-PT100-UI-200-NC 2864370 PHOENIX CONTACT Convertitore di temperatura
MINI MCR-SL-PT100-UI-200-NC
2864370
PHOENIX_CONTACT
Convertitore di temperatura
Convertitore di temperatura MCR, configurabile, per sensori di temperatura Pt 100, collegamento a vite, non configurato
sensori > Trasmettitore di temperatura
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
Caratteristiche articolo
| Tipo di prodotto | Convertitore per sensore di temperatura |
| Famiglia di prodotti | MINI Analog |
| Configurazione | DIP switch |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 235,5 mW |
| Circuito di protezione | protezione da fenomeni transitori |
| Tempo di risposta (0-99%) | < 200 ms |
| Coefficiente termico massimo | < 0,02 %/K |
| Errore di trasmissione del range di misura impostato | ((50K / ΔTemp)+ 0,05)% |
| Trasmissione errore dell'intero range di misura | ≤ 0,25 % |
| Isolamento galvanico Ingresso/uscita/alimentazione | |
| Tensione di isolamento nominale | 50 V AC/DC |
| Tensione di prova | 1,5 kV AC (50 Hz, 60 s) |
| isolamento | Isolamento di base a norma IEC/EN 61010 |
| Alimentazione | |
| Tensione nominale | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Max. corrente assorbita | < 21 mA (con 24 V DC) |
| Potenza assorbita | < 500 mW |
Dati di ingresso
| Segnale | |
| Numero ingressi | 1 |
| Misurare | |
| Tipi di sensori utilizzabili (RTD) | Pt 100 (IEC 60751/EN 60751) |
| Campo di misurazione temperatura | min. 50 K |
| Tipo sensore: | -50 °C ... 200 °C (configurabile) |
| Corrente d'alimentazione sensore | 1 mA (costante) |
| Resistenza max. consentita del cavo | 10 Ω (per linea) |
| Tecnica di connessione | 2, 3, 4 conduttori |
Dati di uscita
| Segnale: Tensione/corrente | |
| Numero uscite | 1 |
| Configurabile/Programmabile | sì |
| Segnale d'uscita, tensione | 0 V ... 5 V |
| 1 V ... 5 V | |
| 0 V ... 10 V | |
| 10 V ... 0 V | |
| Segnale d'uscita, tensione massima | 12,5 V |
| Tensione a vuoto | 12,5 V |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Segnale d'uscita, corrente massima | 23 mA |
| Corrente di cortocircuito | 10 mA |
| Carico/carico di uscita uscita di tensione | > 10 kΩ |
| Carico/carico di uscita uscita di corrente | < 500 Ω (a 20 mA) |
| Ripple | < 20 mVSS(con 500 Ω) |
| < 20 mVSS(a 10 kΩ) | |
Dati di collegamento
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 12 |
Dimensioni
| Disegno quotato |  |
| Larghezza | 6,2 mm |
| Altezza | 93,1 mm |
| Profondità | 101,2 mm |
Indicazioni materiale
| Colore | verde (RAL 6021) |
| Materiale custodia | PBT |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| UL, USA / Canada | |
| Siglatura | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA00002R0 |
| Dati DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibrazione | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione disturbi | EN 61000-6-4 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Osservazioni | Adottare misure contro le scariche elettrostatiche. |
| Campi elettromagnetici ad alta frequenza | |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Difformità tipica dal valore finale del campo di misura | 10 % |
| Transitori veloci (Burst) | |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Difformità tipica dal valore finale del campo di misura | 10 % |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Difformità tipica dal valore finale del campo di misura | 10 % |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| intervallo di misura (EF001836) | -50 °C |
| uscita analogica 0 mA ... 20 mA (EF006808) | No |
| uscita analogica 4 mA ... 20 mA (EF006810) | No |
| uscita analogica 0 V ... 2 V (EF009886) | No |
| uscita analogica 0 V ... 5 V (EF009887) | Sì |
| uscita analogica 0 V ... 10 V (EF006807) | Sì |
| uscita analogica 2 V ... 10 V (EF009888) | No |
| con uscita di commutazione (EF005225) | No |
| adatto per installazione in serie (EF001126) | Sì |
| funzione di configurazione integrata (EF003064) | Sì |
| versione EMC (EF001062) | Sì |
| temperatura ambiente (EF002386) | 65 °C |
| peso (EF000167) | 0.05857 kg |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2864370-MINI MCR-SL-PT100-UI-200-NC | 137 Kbytes |
|
