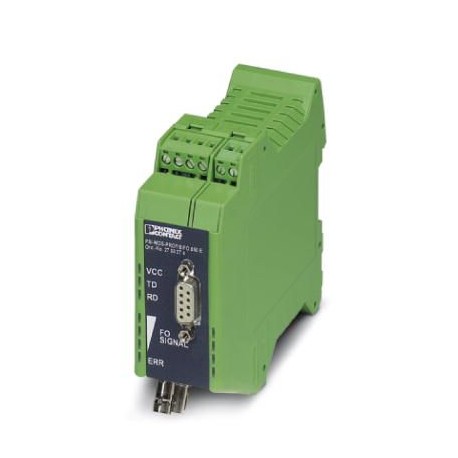

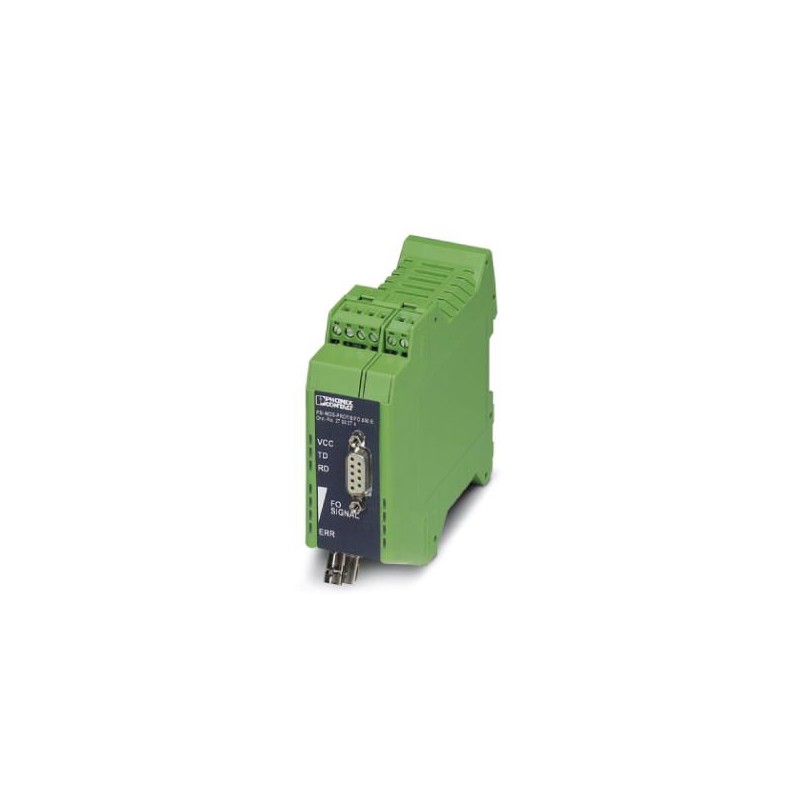

PSI-MOS-PROFIB/FO 850 E 2708274 PHOENIX CONTACT Convertidor de fibra óptica
PSI-MOS-PROFIB/FO 850 E
2708274
PHOENIX_CONTACT
Convertidor de fibra óptica con diagnóstico óptico integrado, contacto de alarma, para PROFIBUS hasta 12 MBit/s, equipo terminal con una interfaz de fibra óptica (BFOC), 850 nm, para cables PCF/de fibra de vidrio (multimodo)
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2708274 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC211 - |
| Página del catálogo | Página 325 (C_6_2017) |
| EAN | 4017918973971 |
| Peso por unidad (sin incluir el embalaje) | 250,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
Generalidades
| Retardo de bits | ≤ 1 Bit |
|---|---|
| Distorsión de bits entrada | ± 35 % (Admisible) |
| Distorsión de bits, salida | < 6,25 % |
| Separación galvánica | VCC // RS-485 |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 55011 |
| Peso neto | 250 g |
| Material carcasa | PA 6.6-FR |
| Color | verde |
| MTBF | 252 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 42 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| MTTF | 247 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 200 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 130 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
| II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) | |
| II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) | |
| UL, EE.UU. / Canadá | Clase I, zona 2, AEx nc IIC T5 |
| Clase I, zona 2, Ex nC nL IIC T5 X | |
| Class I, Div. 2, Groups A, B, C, D |
Alimentación
| Tensión nominal de alimentación | 24 V DC (Según homologación UL) |
|---|---|
| Tensión de alimentación | 18 V DC ... 30 V DC |
| Absorción de corriente máxima | 130 mA |
| Absorción de corriente típica | 120 mA (24 V DC) |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
Interfaz serie
| Interfaz 1 | PROFIBUS conforme a IEC 61158, RS-485 de 2 hilos, semidúplex, de autogobierno |
|---|---|
| Interfaz | PROFIBUS |
| Modo operativo | Semidúplex |
| Tipo de conexión | Conector hembra D-SUB-9 |
| Formato de fichero/codificación | UART (11 bits, NRZ) |
| Conmutación de dirección de datos | De autogobierno |
| Medio de transmisión | Cobre |
| Longitud de transmisión | ≤ 1200 m (En función de la velocidad de transmisión de datos con cable de datos apantallado, de par trenzado) |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Velocidad de transmisión serie | ≤ 12 Mbits/s |
Interfaz óptica Fibra óptica
| Potencia de emisión mínima | -4,2 dBm (200/230 µm) |
|---|---|
| -17,8 dBm (50/125 µm) | |
| -14,6 dBm (62,5/125 µm) | |
| Sensibilidad de receptor mínima | -30 dBm (50/125 µm) |
| Límite de saturación óptico del receptor | -3 dBm (200/230 µm) |
| Longitud de onda | 850 nm |
| Longitud de transmisión, incl. reserva del sistema de 3 dB | 2600 m (Con F-G 50/125 2,5 dB/km) |
| 3300 m (Con F-G 62,5/125 3,0 dB/km) | |
| 800 m (con F-K 200/230 10 dB/km con conector de montaje rápido) | |
| Medio de transmisión | Fibra PCF |
| Fibra de vidrio multimodo | |
| Protocolo de transmisión | Transparente de protocolo para interface RS-485 |
| Tipo de conexión | B-FOC (ST®) |
Salidas digitales
| Denominación Salida | Salida de relé |
|---|---|
| Descripción de la salida | Salida de aviso de fallos |
| Número de salidas | 1 |
| Tensión de conmutación máxima | 60 V DC |
| 42 V AC | |
| Corriente constante límite | 0,46 A |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
| Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
| Emisión de interferencias | EN 55011 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 1 kV |
| Normas/especificaciones | EN 55011 |
| EN 61000-4-6 | |
| Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
| II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
| UL, EE.UU. / Canadá | Clase I, zona 2, AEx nc IIC T5 |
| Clase I, zona 2, Ex nC nL IIC T5 X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Temperatura DNV GL | B |
| Humedad DNV GL | A |
| Vibración DNV GL | A |
| DNV GL-EMC | B |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
