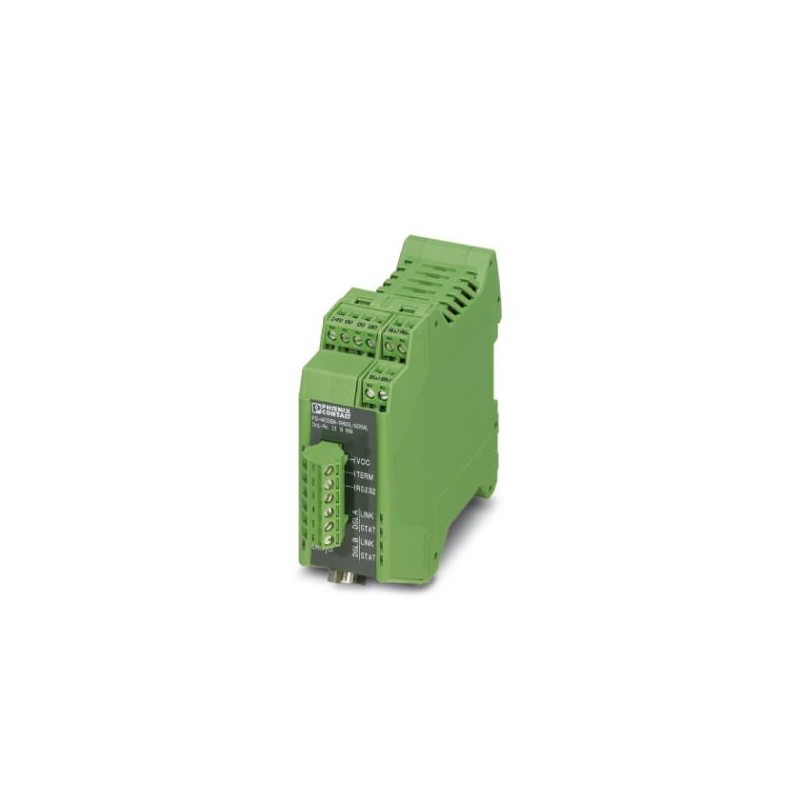

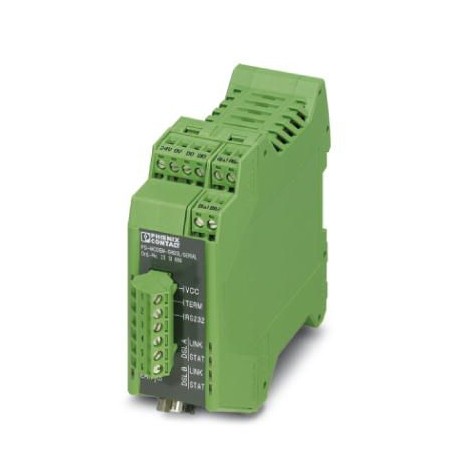

PSI-MODEM-SHDSL/SERIAL 2313669 PHOENIX CONTACT Extensor SHDSL industrial para interfaces RS-232/422/485 seri..
PSI-MODEM-SHDSL/SERIAL
2313669
PHOENIX_CONTACT
Extensor SHDSL industrial para interfaces RS-232/422/485 serie, estructuras punto a punto y de líneas, transmisión de datos serie hasta 2000 kBit/s en cables propios de la empresa, diagnóstico mediante USB y LEDs, dos salidas de alarma configurables
Material de instalación de redes de telecomunicación DNT / FNT > Módulo para componente de red activo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2313669 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC441 - |
| Página del catálogo | Página 363 (C_6_2017) |
| EAN | 4046356509220 |
| Peso por unidad (sin incluir el embalaje) | 339,400 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Derating, ver documentación técnica) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2 |
Generalidades
| Separación galvánica | DIN EN 50178 (VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE) |
|---|---|
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 55011 |
| Peso neto | 339,4 g |
| Material carcasa | PA 6.6-FR |
| Color | verde |
| MTBF | 1004 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 199 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| MTTF | 693 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 301 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 121 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
| UL, EE.UU. / Canadá | cULus Listed UL 508 |
Alimentación
| Tensión nominal de alimentación | 24 V DC ±5 % (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema) |
|---|---|
| 5 V DC (sólo configuración, a través de Mini USB tipo B) | |
| Tensión de alimentación | 18 V DC ... 30 V DC |
| Absorción de corriente típica | < 180 mA (24 V DC) |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
Interfaz serie
| Interfaz 1 | Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Interfaz | RS-232 |
| Tipo de conexión | Conector macho D-SUB 9 |
| Longitud de transmisión | máx. 15 m |
| Resistencia de cierre | 390 Ω - 180 Ω - 390 Ω (conectable) |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 13 |
| Control de flujo de datos/Protocolos | Software handshake, Xon/Xoff, hardware handshake (RTS/CTS), compatible con 3964 R, Modbus (RTU/ASCII), protocolo transparente; compatibilidad con otros protocolos |
| Velocidad de transmisión serie | 0,11/0,3/1,2/2,4/4,8/9,6/19,2/38,4/57,6/115,2/230,4 kbits/s, NRZ |
| Interfaz 2 | Interfaz SHDSL según ITU-T G.991.2.bis |
| Tipo de conexión | 2x borne de tornillo enchufable de 2 polos COMBICON |
| Longitud de transmisión | hasta 20 km (en función de velocidad de transmisión de datos y sección de cable) |
| Velocidad de transmisión serie | Servicio de 4 hilos: 64 kbit/s ... 30 Mbit/s |
| Servicio de 2 hilos: 32 kbit/s ... 15,3 Mbit/s | |
| Interfaz 3 | USB 2.0 |
| Tipo de conexión | Mini USB tipo B, de 5 polos |
| Longitud de transmisión | < 5 m (solo para configuración y diagnóstico) |
| Interfaz 4 | Interfaz RS-422, según ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
| Interfaz | RS-422 |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Formato de fichero/codificación | UART/NRZ serie asíncrono, 7/8 bits de datos, 1/2 bits de parada, 1 bit de paridad (par, impar, marca, espacio, sin paridad), 9/10/11 bits de longitud de carácter |
| Longitud de transmisión | ≤ 1200 m |
| Resistencia de cierre | 390 Ω - 180 Ω - 390 Ω (conectable) |
| Control de flujo de datos/Protocolos | De autogobierno // Modbus RTU/ASCII |
| Velocidad de transmisión serie | 1,2 / 2,4 / 4,8 / 7,0 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 / 2000 kbits/s, NRZ |
| Interfaz 5 | Interfaz RS-485, según EIA/TIA-485, DIN 66259-4/RS-485 de 2 hilos |
| Interfaz | RS-485 |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Formato de fichero/codificación | Serie, asíncrono, UART/NRZ, 7/8 datos, 1/2 parada, 1 paridad, 10/11 Bits Longitud de carácter |
| Longitud de transmisión | hasta 1200 m |
| Resistencia de cierre | 390 Ω - 180 Ω - 390 Ω (conectable) |
| Protocolos soportados | transparente, incl. protocolo 3964R |
| Control de flujo de datos/Protocolos | De autogobierno // Modbus RTU/ASCII |
| Velocidad de transmisión serie | 1,2 / 2,4 / 4,8 / 7,0 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 / 2000 kbits/s, NRZ |
Función
| Gestión | Software de fácil manejo: configuración guiada, comprob. plausibilidad, funciones diagnóstico, acta registro |
|---|---|
| Indicaciones de estado y diagnóstico | LEDs: VCC (tensión de alimentación), RD/TD (tráfico de datos en serie), ERR (averías), TERM (resistencia de cierre activa), RS-232 (RS-232 activo) 2x LINK / 2x STAT (tráfico de datos DSL puerto A y puerto B), DIAG (mensajes de diagnóstico) |
Salidas digitales
| Denominación Salida | Salida digital |
|---|---|
| Número de salidas | 2 |
| Señal de salida tensión | En función de la tensión de servicio |
| Señal de salida corriente | ≤ 150 mA (Resistente a cortocircuitos) |
| Comportamiento de las salidas | Se desactiva el alimentar el equipo mediante conector de bus para carril |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 |
| Resistencia a interferencias | EN 61000-6-2 |
| Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, EE.UU. / Canadá | cULus Listed UL 508 |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.119030100eCl@ss 6.019060500eCl@ss 7.019060590eCl@ss 8.019060590eCl@ss 9.019060590
| Característica | Valor |
|---|---|
| Método de construcción (EF000767) | Otros |
| Altura (EF000040) | 99 mm |
| Anchura (EF000008) | 35.2 mm |
| Profundidad (EF000049) | 130.85498 mm |
