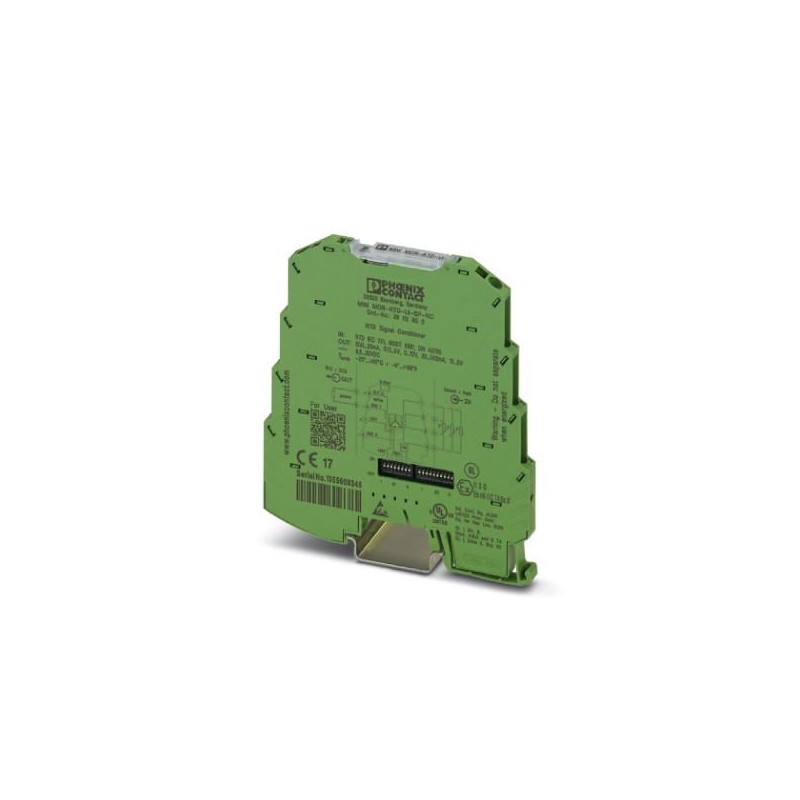

MINI MCR-RTD-UI-SP-NC 2902850 PHOENIX CONTACT Convertidor medición termorresistencias
MINI MCR-RTD-UI-SP-NC
2902850
PHOENIX_CONTACT
Convertidor medición termorresistencias
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2902850 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1221 - |
| Página del catálogo | Página 103 (C_7_2015) |
| EAN | 4046356689250 |
| Peso por unidad (sin incluir el embalaje) | 90,900 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Configurable/Programable | Sí |
|---|---|
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu: 2, 3 y 4 conductores |
| Margen de resistencia lineal | 0 Ω ... 4000 Ω (Alcance de medición mínimo: 10% del rango de medición elegido) |
| Corriente para alimentación de sensores | aprox. 200 µA |
| Margen de medición de temperatura | -200 °C ... 850 °C (Rango en función del tipo de sensor, rango ajustable libremente mediante software o de -150 °C a 850 °C en etapas mediante el conmutador DIP) |
| Técnica de conexión | 2, 3, 4 conductores |
Datos de salida
| Número de salidas | 1 |
|---|---|
| Configurable/Programable | Sí |
| Señal de salida tensión | 0 V ... 10 V |
| 10 V ... 0 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Tensión de salida máx. | aprox. 12,3 V |
| Corriente máx. de salida | 24,6 mA |
| Carga/Carga de salida Salida de tensión | 10 kΩ |
| Carga/Carga de salida Salida de corriente | 500 Ω (con 20 mA) |
| Ripple | < 20 mVPP |
| < 20 mVPP(en 500 Ω) |
Alimentación
| Tensión de alimentación | 9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril simétrico (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), que puede encajarse en el carril de 35 mm según EN 60715) |
|---|---|
| Absorción de corriente típica | < 27 mA (con 24 V DC) |
| Consumo de potencia | ≤ 700 mW (con IOUT= 20 mA, 9,6 V DC, carga de 500 Ω) |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
Generalidades
| Error de transmisión Termorresistencia | 0,1 % * 350 K / intervalo de medición ajustado; 0,1 % > 350 K (Pt / Ni) |
|---|---|
| 0,3 % * 200 K / intervalo de medición ajustado; 0,3 % > 200 K (Cu) | |
| Error de transmisión Potenciómetro de control | 2 Ω |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Indicación de estado | LED rojo |
| Circuito de protección | Protección contra transitorios |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba Entrada/salida/alimentación | 1,5 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | verde |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Certificado de navegación | DNV GL 14085-15HH |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 0,04 % |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 0,1 % |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 0,02 % |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Normas/especificaciones | EN 61000-4-2 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
