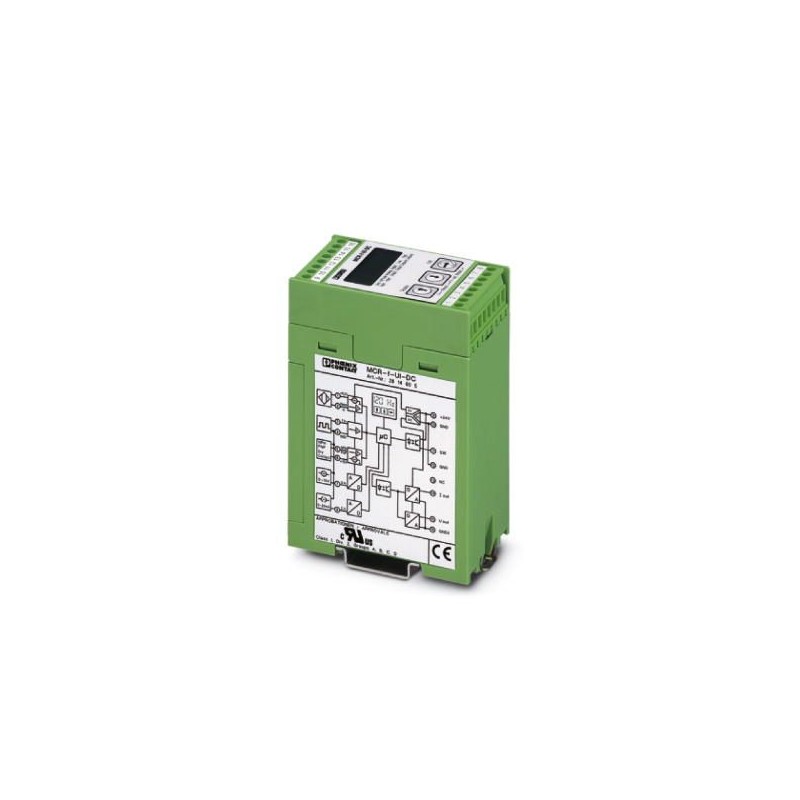

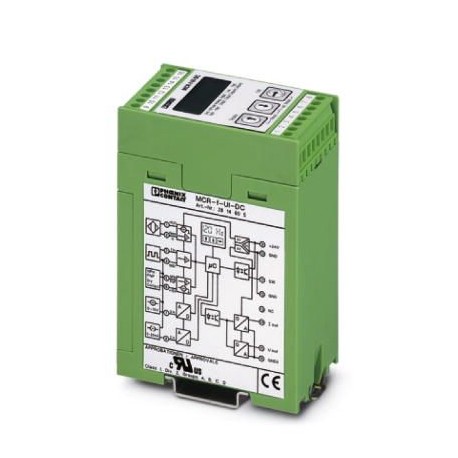

MCR-F-UI-DC 2814605 PHOENIX CONTACT Convertidor de frecuencia
MCR-F-UI-DC
2814605
PHOENIX_CONTACT
Convertidor de frecuencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2814605 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1831 - |
| EAN | 4017918168827 |
| Peso por unidad (sin incluir el embalaje) | 234,900 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Datos de entrada
| Entrada de frecuencia | Entrada de frecuencia |
|---|---|
| Configurable/Programable | Sí |
| Margen de medición de frecuencia | 0,1 Hz ... 120 kHz |
| Fuentes de entrada utilizables | Salidas por transistor NPN/PNP |
| Detector NAMUR | |
| Contacto de relé sin potencial (contacto seco) | |
| Generador de frecuencias | |
| Tensión de alimentación del transmisor | aprox. 15 V DC |
| Corriente de alimentación del transmisor | máx. 25 mA (Constante) |
| Nivel de señal | 2 VSS(en caso de rectángulo 0,1 Hz ... 120 kHz) |
| 2 VSS(en caso de seno 8 Hz ... 120 kHz) | |
| 13 VSS(en caso de seno 1 Hz ... 120 kHz) | |
| Amplitud máx. de entrada | 30 V (Incl. tensión continua) |
| Forma de impulso | discrecional |
| Tiempo de impulso | ≥ 1 µs |
| Resolución del valor de medición | > 12 bits |
| Tiempo de conversión A/D | ≤ 32 ms |
| Entrada de señales | Entrada de corriente (función de amplificador de separación) |
| Configurable/Programable | Sí |
| Señal de entrada Corriente | 0 mA ... 20 mA (libremente ajustable) |
| Resistencia de entrada Entrada de corriente | 200 Ω |
| Resolución del valor de medición | 14 bits (full scale) |
| Respuesta gradual (10-90%) | < 25 ms |
| Entrada de señales | Entrada de tensión (función de amplificador de separación) |
| Configurable/Programable | Sí |
| Señal de entrada Tensión | 0 V ... 10 V (libremente ajustable) |
| Resistencia de entrada Entrada de tensión | 95 kΩ |
| Resolución del valor de medición | 14 bits (full scale) |
| Respuesta gradual (10-90%) | < 25 ms |
Datos de salida
| Denominación Salida | Salida de tensión |
|---|---|
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida tensión | 0 V ... 10 V |
| 0 V ... 5 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| Tensión de salida máx. | 12,5 V |
| Carga/Carga de salida Salida de tensión | ≥ 500 Ω |
| Ripple | < 20 mVPP |
| Denominación Salida | Salida de corriente |
| Configurable/Programable | Sí |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Corriente máx. de salida | 25 mA |
| Carga/Carga de salida Salida de corriente | ≤ 500 Ω |
| Ripple | < 20 mVPP |
Salida de conexión
| Denominación Salida | Salida de transistor, pnp |
|---|---|
| Descripción de la salida | Conmuta la tensión de alimentación al borne SW, capacidad de carga 100 mA, no resistente a cortocircuitos |
Alimentación
| Tensión de alimentación | 20 V DC ... 30 V DC |
|---|---|
| Absorción de corriente máxima | < 60 mA (Sin carga, sin salida de conmutación) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión máximo | ≤ 0,15 % (Del valor medido) |
|---|---|
| Error de transmisión típico | 0,1 % |
| Coeficiente de temperatura máximo | 0,015 %/K |
| Coeficiente de temperatura típico | 0,01 %/K |
| Ajuste Zero | ± 25 % |
| Ajuste Span | ± 25 % |
| Respuesta gradual (10-90%) | < 25 ms |
| Indicación de estado | Display LC |
| Elementos de operación | Teclado de membrana con 3 teclas e indicación LCD |
| Circuito de protección | Protección contra transitorios |
| Prot. contra inversión de polaridad | |
| Tensión de prueba Entrada/salida/alimentación | 1,5 kV (50 Hz, 1 min) |
| Color | verde |
| Material carcasa | ASA-PC (V0) |
| Posición para el montaje | discrecional |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2814605-MCR-F-UI-DC | 155 Kbytes |
|
