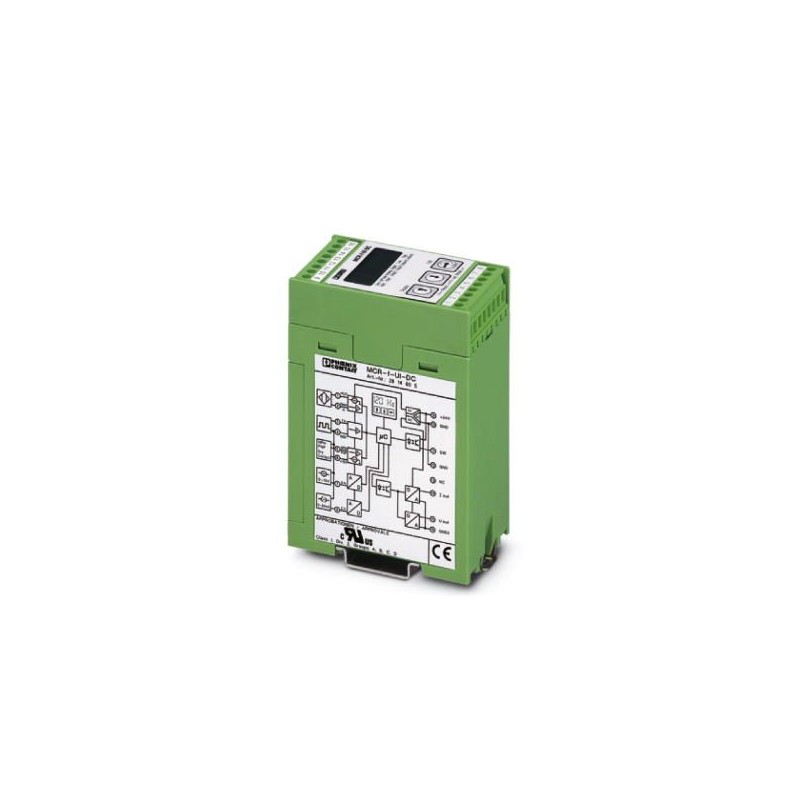

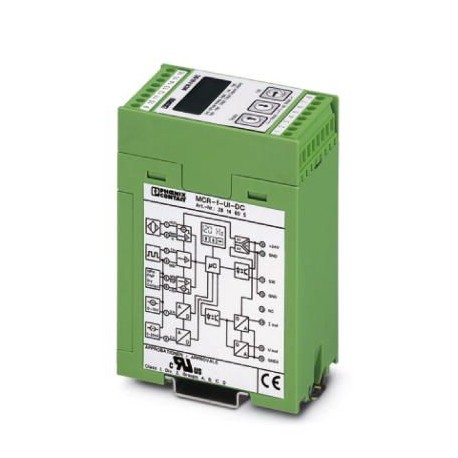

MCR-F-UI-DC 2814605 PHOENIX CONTACT Convertisseurs de fréquence
MCR-F-UI-DC
2814605
PHOENIX_CONTACT
Convertisseurs de fréquence
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2814605 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 136 (C-7-2015) |
| GTIN | 4017918168827 |
| Poids par pièce (hors emballage) | 0,235 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 65 °C (pour données spécifiées) |
|---|
Données d'entrée
| Entrée des fréquences | Entrée fréquence |
|---|---|
| Configurable/programmable | oui |
| Plage de mesure de la fréquence | 0,1 Hz ... 120 kHz |
| Sources d'entrée utilisables | Sorties à transistor NPN / PNP |
| Détecteur NAMUR | |
| Contact de relais sans potentiel (contact « sec ») | |
| Générateur de fréquences | |
| Tension d'alimentation des capteurs | env. 15 V DC |
| Courant d'alimentation des capteurs | max. 25 mA (constant) |
| Niveau du signal | 2 VCC(pour tension rectangulaire 0,1 Hz ... 120 kHz) |
| 2 VCC(pour tension sinusoïdale 8 Hz... 120 kHz) | |
| 13 VCC(pour tension sinusoïdale 1 Hz... 120 kHz) | |
| Amplitude max. d'entrée | 30 V (Tension continue comprise) |
| Forme d'impulsion | indifférent |
| Durée des impulsions | ≥ 1 µs |
| Résolution de la valeur mesurée | > 12 bits |
| Temps de conversion A/N | ≤ 32 ms |
| Entrée de signal | Entrée courant (fonction amplificateur-séparateur) |
| Configurable/programmable | oui |
| Signal d'entrée courant | 0 mA ... 20 mA (réglable) |
| Résistance d'entrée entrée courant | 200 Ω |
| Résolution de la valeur mesurée | 14 bits (pleine échelle) |
| Réponse indicielle (10-90 %) | < 25 ms |
| Entrée de signal | Entrée tension (fonction amplificateur-séparateur) |
| Configurable/programmable | oui |
| Signal d'entrée tension | 0 V ... 10 V (réglable) |
| Résistance d'entrée entrée tension | 95 kΩ |
| Résolution de la valeur mesurée | 14 bits (pleine échelle) |
| Réponse indicielle (10-90 %) | < 25 ms |
Données de sortie
| Dénomination sortie | Sortie tension |
|---|---|
| Nombre de sorties | 1 |
| Configurable/programmable | oui |
| Signal de sortie tension | 0 V ... 10 V |
| 0 V ... 5 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| Tension de sortie max. | 12,5 V |
| Charge/charge de sortie Sortie tension | ≥ 500 Ω |
| Ondulation | < 20 mVCC |
| Dénomination sortie | Sortie courant |
| Configurable/programmable | oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Courant de sortie max. | 25 mA |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω |
| Ondulation | < 20 mVCC |
Sortie de couplage
| Dénomination sortie | Sortie à transistor, PNP |
|---|---|
| Description de la sortie | commute la tension d'alimentation sur la borne SW (valeur seuil), intensité max. admis. 100 mA, non protégée contre les courts-circuits |
Alimentation
| Plage de tension d'alimentation | 20 V DC ... 30 V DC |
|---|---|
| Courant max. absorbé | < 60 mA (sans charge, sans sortie de couplage) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Généralités
| Erreur de transmission max. | ≤ 0,15 % (de la valeur de mesure) |
|---|---|
| Erreur de transmission typ. | 0,1 % |
| Coefficient de température max. | 0,015 %/K |
| Coefficient de température typ. | 0,01 %/K |
| Etalonnage zéro | ± 25 % |
| Etalonnage gain | ± 25 % |
| Réponse indicielle (10-90 %) | < 25 ms |
| Affichage d'état | Affichage LCD |
| Eléments de commande | Clavier à membrane avec 3 touches et écran de visualisation LCD |
| Circuit de protection | Protection contre les transitoires |
| Protection contre inversions de polarité | |
| Tension d'essai : entrée / sortie / alimentation | 1,5 kV (50 Hz, 1 min) |
| Coloris | vert |
| Matériau du boîtier | ASA-PC (V0) |
| Emplacement pour le montage | indifférent |
| Conformité | Conformité CE |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Conformité | Conformité CE |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | DNV GL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2814605-MCR-F-UI-DC | 155 Kbytes |
|
