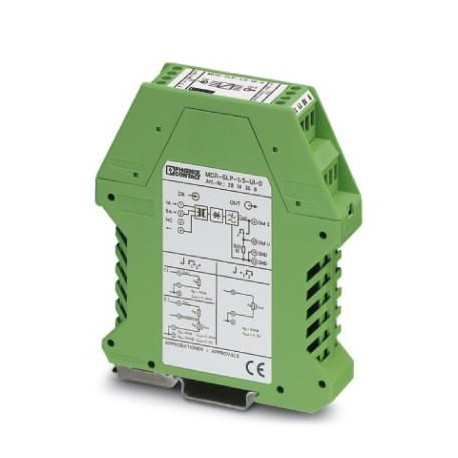

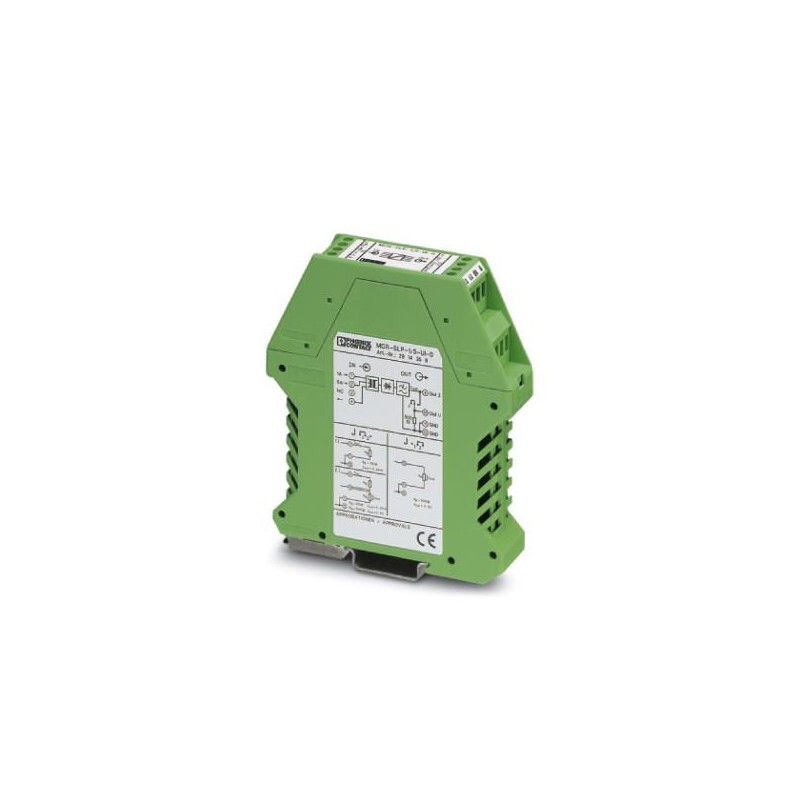

MCR-SLP-1-5-UI-0 2814359 PHOENIX CONTACT Convertidor de corriente pasivo MCR, para corrientes alternas senoi..
MCR-SLP-1-5-UI-0
2814359
PHOENIX_CONTACT
Convertidor de corriente pasivo MCR, para corrientes alternas senoidales 0..1 A AC/0..5 A AC, sin salida de conexión, señal de salida 0..10V/0..20 mA
Sensores > Transductor de corriente
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2814359 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4A2A - |
| Página del catálogo | Página 248 (C_5_2017) |
| EAN | 4017918148447 |
| Peso por unidad (sin incluir el embalaje) | 210,400 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 80 °C (sin condensación) |
| Máx. Altura de fijación | < 2000 m |
Datos de entrada
| Entrada | Entrada de medición de corriente 1 A |
|---|---|
| Margen de corriente de entrada | 0 A AC ... 1 A |
| Forma de impulso | Senoidal |
| Capacidad de sobrecorriente | 2 x IN(5 min, a temperatura ambiente de 60 °C) |
| Capacidad de sobrecorriente transitoria | 50 A (1 s) |
| Margen de modulación admisible | 1,2 x IN |
| Frecuencia nominal fN | 50 Hz |
| Margen de medición de frecuencia | 45 Hz ... 60 Hz |
| Disipación | 1,6 VA (Con IA= 20 mA) |
| Tipo de conexión | Conexión por tornillo |
| Entrada | Entrada de medición de corriente 5 A |
| Margen de corriente de entrada | 0 A AC ... 5 A |
| Forma de impulso | Senoidal |
| Capacidad de sobrecorriente | 2 x IN(5 min, a temperatura ambiente de 60 °C) |
| Capacidad de sobrecorriente transitoria | 100 A (1 s) |
| Margen de modulación admisible | 1,2 x IN |
| Frecuencia nominal fN | 50 Hz |
| Margen de medición de frecuencia | 45 Hz ... 60 Hz |
| Disipación | 2,2 VA (I = 20 mA) |
| Tipo de conexión | Conexión por tornillo |
Datos de salida
| Denominación Salida | Salida de tensión |
|---|---|
| Señal de salida tensión | 0 V ... 10 V |
| Tensión de salida máx. | 20 V |
| Carga/Carga de salida Salida de tensión | > 100 kΩ |
| Ripple | < 50 mVPP |
| Denominación Salida | Salida de corriente |
| Señal de salida corriente | 0 mA ... 20 mA |
| Corriente máx. de salida | 30 mA |
| Carga/Carga de salida Salida de corriente | < 750 Ω |
| Ripple | < 50 mVPP |
| Ondulación residual, referida al valor medido | 0,5 % (pp del valor medido) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión máximo | < 0,5 % (del valor final) |
|---|---|
| Coeficiente de temperatura máximo | < 0,015 %/K |
| Respuesta gradual (10-90%) | < 200 ms |
| Tensión de prueba | 3,5 kV |
| Circuito de protección | Protección contra transitorios en la salida Diodo supresor |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 300 V AC (Respecto a tierra) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | verde |
| Material carcasa | Poliamida PA sin reforzar |
| Posición para el montaje | <50 °C: A discreción; >50 °C: Vertical (montaje sobre carril horizontal) |
| Conformidad | Conformidad CE |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Conexión según norma | CUL |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
| Característica | Valor |
|---|---|
| Valor inicial del rango de medición de corriente (EF008198) | 0 A |
| Valor final del rango de medición de corriente (EF008266) | 1 A |
| Frecuencia de la corriente nominal (EF005737) | 50 Hz |
| Ejecución de la salida analógica (EF003958) | 0 - 10V |
| Función de configuración integrada (EF003064) | No |
| Con salida de conmutación (EF005225) | No |
