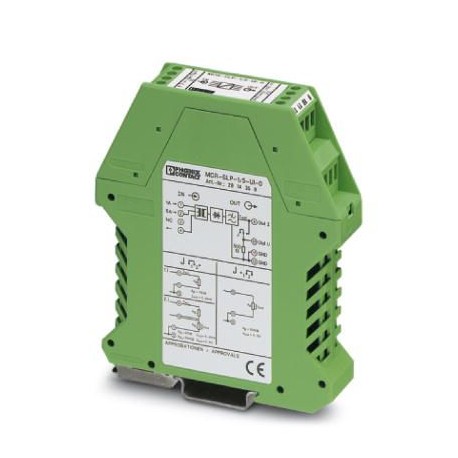

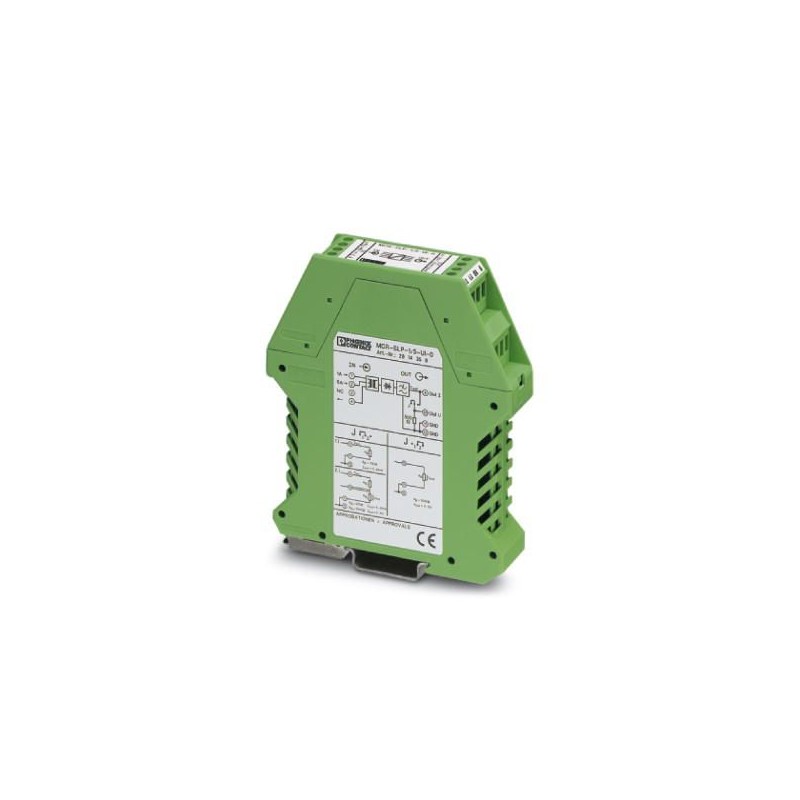

MCR-SLP-1-5-UI-0 2814359 PHOENIX CONTACT Convertisseur de courant
MCR-SLP-1-5-UI-0
2814359
PHOENIX_CONTACT
Convertisseur de courant
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2814359 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 248 (C-5-2017) |
| GTIN | 4017918148447 |
| Poids par pièce (hors emballage) | 0,210 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 80 °C (pas de condensation) |
| Hauteur max. | < 2000 m |
Données d'entrée
| Entrée | Entrée de mesure de courant 1 A |
|---|---|
| Plage de courant d'entrée | 0 A AC ... 1 A |
| Forme d'impulsion | sinus |
| Surintensité max. admissible | 2 x IN(5 minutes à une température ambiante de 60 °C) |
| Courant de choc max. admissible | 50 A (1 s) |
| Plage de réglage admissible | 1,2 x IN |
| Fréquence nominale fN | 50 Hz |
| Plage de mesure de la fréquence | 45 Hz ... 60 Hz |
| Puissance dissipée | 1,6 VA (pour IA= 20 mA) |
| Type de raccordement | Raccordement vissé |
| Entrée | Entrée de mesure de courant 5 A |
| Plage de courant d'entrée | 0 A AC ... 5 A |
| Forme d'impulsion | sinus |
| Surintensité max. admissible | 2 x IN(5 minutes à une température ambiante de 60 °C) |
| Courant de choc max. admissible | 100 A (1 s) |
| Plage de réglage admissible | 1,2 x IN |
| Fréquence nominale fN | 50 Hz |
| Plage de mesure de la fréquence | 45 Hz ... 60 Hz |
| Puissance dissipée | 2,2 VA (I = 20 mA) |
| Type de raccordement | Raccordement vissé |
Données de sortie
| Dénomination sortie | Sortie tension |
|---|---|
| Signal de sortie tension | 0 V ... 10 V |
| Tension de sortie max. | 20 V |
| Charge/charge de sortie Sortie tension | > 100 kΩ |
| Ondulation | < 50 mVCC |
| Dénomination sortie | Sortie courant |
| Signal de sortie courant | 0 mA ... 20 mA |
| Courant de sortie max. | 30 mA |
| Charge/charge de sortie Sortie courant | < 750 Ω |
| Ondulation | < 50 mVCC |
| Ondulation résiduelle, rapportée à la valeur mesurée | 0,5 % (Crête-crête par rapport à la valeur de mesure) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Généralités
| Erreur de transmission max. | < 0,5 % (de la déviation maximale) |
|---|---|
| Coefficient de température max. | < 0,015 %/K |
| Réponse indicielle (10-90 %) | < 200 ms |
| Tension d'essai | 3,5 kV |
| Circuit de protection | Protection contre les transitoires en sortie Diode zéner bidirectionnelle |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 300 V AC (par rapport à la terre) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Coloris | vert |
| Matériau du boîtier | Polyamide PA non renforcé |
| Emplacement pour le montage | <50 °C: indifférent; >50 °C : vertical (montage sur profilés horizontaux) |
| Conformité | Conformité CE |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Connexion selon la norme | CUL |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
