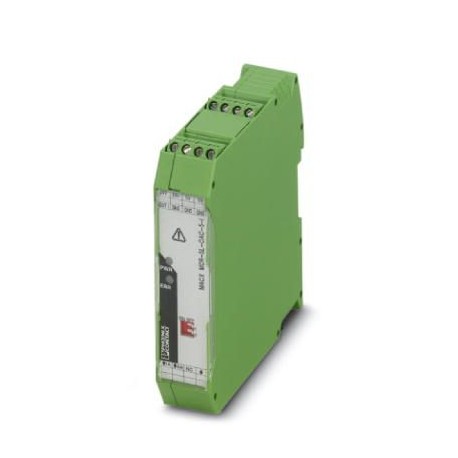

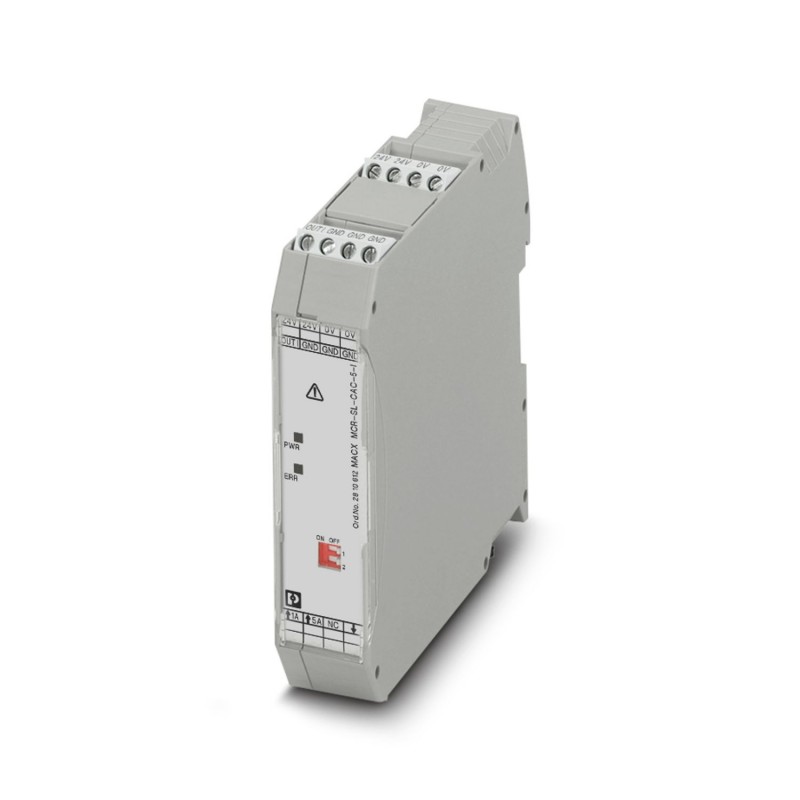

MACX MCR-SL-CAC- 5-I 2810612 PHOENIX CONTACT Convertidor de corriente para 1 A y 5 A AC, señal de salida 0....
MACX MCR-SL-CAC-5-I
2810612
PHOENIX_CONTACT
Convertidor de corriente para 1 A y 5 A AC, señal de salida 0...20 mA o 4...20 mA, configurable mediante interruptor DIP con señalización de estado de servicio por LED
Sensores > Transductor de corriente
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Convertidores de corriente |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 1,2 W |
| Circuito de protección | Prot. contra sobretensiones; Diodo supresor de 35 V |
| Respuesta gradual (10-90%) | ≤ 300 ms |
| 200 ms | |
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Coeficiente de temperatura típico | < 0,015 %/K |
| Error de transmisión máximo | ≤ 0,5 % (Del valor nominal de la gama bajo condiciones nominales) |
| Protección contra inversión de polaridad | Sí |
| Tensión de aislamiento de dimensionamiento | 300 V AC (Respecto a tierra) |
| Separación galvánica Entrada/salida | |
| Tensión de prueba | 4 kV AC (50 Hz, 60 s) |
| Separación galvánica Salida/alimentación | |
| Tensión de prueba | 2 kV AC (50 Hz, 60 s) |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC -20 % ... +25 % |
| Tensión de alimentación | 19,2 V DC ... 30 V DC |
| Absorción de corriente máxima | < 32 mA (Con UB= 24 V DC, IOUT= 20 mA) |
| Consumo de potencia | < 0,9 W (Con UB= 24 V DC, IOUT= 20 mA) |
Datos de entrada
| Medición | |
| Configurable/Programable | Mediante selector DIP |
| Margen de corriente de entrada | 0 A AC ... 1 A AC (configurables) |
| 0 A AC ... 5 A AC (configurables) | |
| Señal de entrada tensión | ≤ 300 V AC |
| Impedancia de entrada | < 50 mΩ |
| Capacidad de sobrecorriente | 2 x IN (constante) |
| Capacidad de sobrecorriente transitoria | 20 x IN(1 s) |
| Frecuencia nominal fN | 50 Hz |
| Margen de medición de frecuencia | 45 Hz ... 65 Hz |
| Forma de la curva | Senoidal |
Datos de salida
| Señal: Corriente | |
| Configurable/Programable | Mediante selector DIP |
| Tensión en circuito abierto | 15 V |
| Señal de salida corriente | 0 mA ... 20 mA (configurables) |
| 4 mA ... 20 mA (configurables) | |
| Señal de salida corriente máxima | 25 mA |
| Carga/Carga de salida Salida de corriente | < 500 Ω (20 mA) |
| Ripple | < 10 mVPP(500 Ω / 20 mA) |
| Indicación de estado | LED rojo (error), LED verde (listo para funcionar) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Interfaces
| Comunicación de datos (bypass) | |
| Frecuencia límite (3 dB) | aprox. 3 Hz |
Dimensiones
| Dimensiones del artículo | |
| Anchura | 22,5 mm |
| Altura | 104 mm |
| Profundidad | 114,5 mm |
Datos del material
| Color | gris (RAL 7042) |
| Material carcasa | Poliamida PA sin reforzar |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| -4 °F ... 149 °F | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex nA IIC T4 Gc X |
| UKCA Ex (UKEX) | |
| Marcado | II 3 G Ex nA IIC T4 Gc |
| Certificado | PxCIF21UKEX2810612X |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Recognized |
| EAC Ex | |
| Marcado | 2Ex nA IIC T4 Gc |
| Certificado | BY/112 02.01 TP012 103.01 00078 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Valor inicial del rango de medición de corriente (EF008198) | 0 A |
| Valor final del rango de medición de corriente (EF008266) | 1 A |
| Frecuencia de la corriente nominal (EF005737) | 50 Hz |
| Ejecución de la salida analógica (EF003958) | 4-20 mA |
| Función de configuración integrada (EF003064) | No |
| Con salida de conmutación (EF005225) | No |
