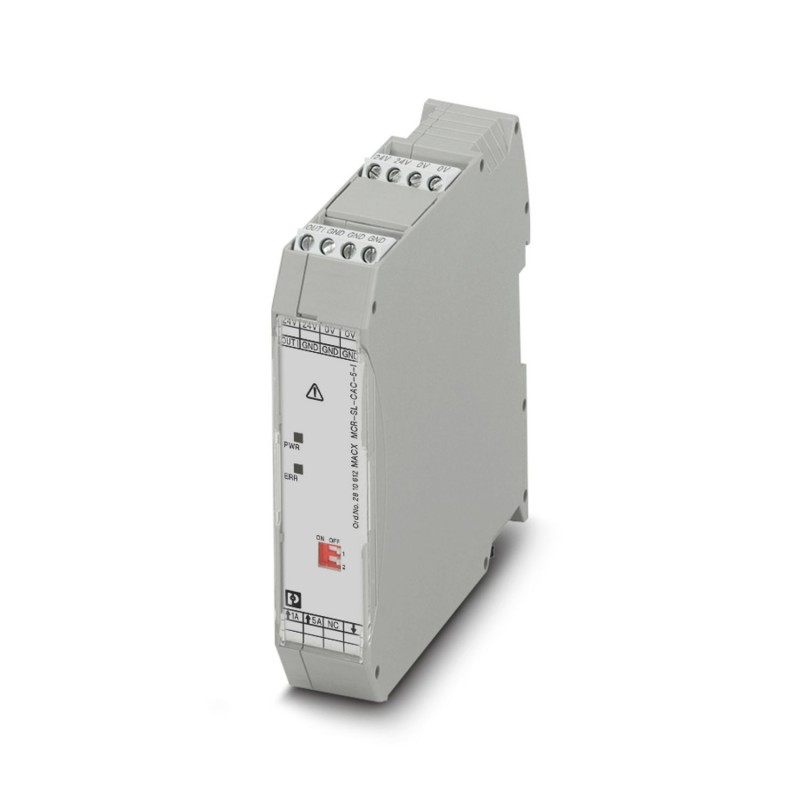

MACX MCR-SL-CAC- 5-I 2810612 PHOENIX CONTACT Convertitori di corrente
MACX MCR-SL-CAC-5-I
2810612
PHOENIX_CONTACT
Convertitori di corrente
convertitore di corrente per 1 A e 5 A AC, segnale di uscita 0...20 mA o 4...20 mA, configurabile tramite DIP switch con LED di segnalazione dello stato di servizio
Convertitori di corrente per 1 A e 5 A AC, segnale d'uscita 0...20 mA o 4...20 mA, configurabili mediante DIP switch con segnalazione stato di esercizio mediante LED
sensori > trasduttore di corrente
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Convertitori di corrente |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 1,2 W |
| Circuito di protezione | Prot. contro le sovratensioni; Diodo soppressore 35 V |
| Tempo di risposta (10-90%) | ≤ 300 ms |
| 200 ms | |
| Coefficiente termico massimo | < 0,02 %/K |
| Coefficiente termico tipico | < 0,015 %/K |
| Errore di trasmissione | ≤ 0,5 % (del valore nominale range in condizioni nominali) |
| Protezione contro inversione polarità | sì |
| Tensione di isolamento nominale | 300 V AC (verso terra) |
| Isolamento galvanico Ingresso/uscita | |
| Tensione di prova | 4 kV AC (50 Hz, 60 s) |
| Isolamento galvanico Uscita/alimentazione | |
| Tensione di prova | 2 kV AC (50 Hz, 60 s) |
| Alimentazione | |
| Tensione nominale | 24 V DC -20 % ... +25 % |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Max. corrente assorbita | < 32 mA (con UB=24 V DC, IOUT=20 mA) |
| Potenza assorbita | < 0,9 W (con UB=24 V DC, IOUT=20 mA) |
| Misurare | |
| Configurabile/Programmabile | tramite DIP switch |
| Campo corrente d'ingresso | 0 A AC ... 1 A AC (configurabile) |
| 0 A AC ... 5 A AC (configurabile) | |
| Segnale d’ingresso tensione | ≤ 300 V AC |
| Impedenza d'ingresso | < 50 mΩ |
| Sovraccarico ammesso | 2 x IN(permanente) |
| Carico di corrente impulsiva | 20 x IN(1 s) |
| Frequenza nominale fN | 50 Hz |
| Campo di misurazione frequenza | 45 Hz ... 65 Hz |
| Forma curva | sinusoidale |
| Segnale: Corrente | |
| Configurabile/Programmabile | tramite DIP switch |
| Tensione a vuoto | 15 V |
| Segnale d'uscita, corrente | 0 mA ... 20 mA (configurabile) |
| 4 mA ... 20 mA (configurabile) | |
| Segnale d'uscita, corrente massima | 25 mA |
| Carico/carico di uscita uscita di corrente | < 500 Ω (20 mA) |
| Ripple | < 10 mVSS(500 Ω / 20 mA) |
| Segnalazione stato | LED rosso (errore), LED verde (funzionante) |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Comunicazione dati (bypass) | |
| Frequenza limite (3 dB) | ca. 3 Hz |
| Dimensioni articolo | |
| Larghezza | 22,5 mm |
| Altezza | 104 mm |
| Profondità | 114,5 mm |
| Colore | grigio (RAL 7042) |
| Materiale custodia | Poliammide PA non rinforzato |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
| -4 °F ... 149 °F | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex nA IIC T4 Gc X |
| UKCA Ex (UKEX) | |
| Siglatura | II 3 G Ex nA IIC T4 Gc |
| Certificato | PxCIF21UKEX2810612X |
| UL, USA / Canada | |
| Siglatura | UL 508 Recognized |
| EAC Ex | |
| Siglatura | 2Ex nA IIC T4 Gc |
| Certificato | BY/112 02.01 TP012 103.01 00078 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione disturbi | EN 61000-6-4 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| valore iniziale intervallo di misura corrente (EF008198) | 0 A |
| valore finale dell'intervallo di misura corrente (EF008266) | 1 A |
| frequenza della tensione nominale (EF005737) | 50 Hz |
| tipo di uscita analogica (EF003958) | 4-20 mA |
| funzione di configurazione integrata (EF003064) | No |
| con uscita di commutazione (EF005225) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2810612-MACX MCR-SL-CAC- 5-I | 149 Kbytes |
|
