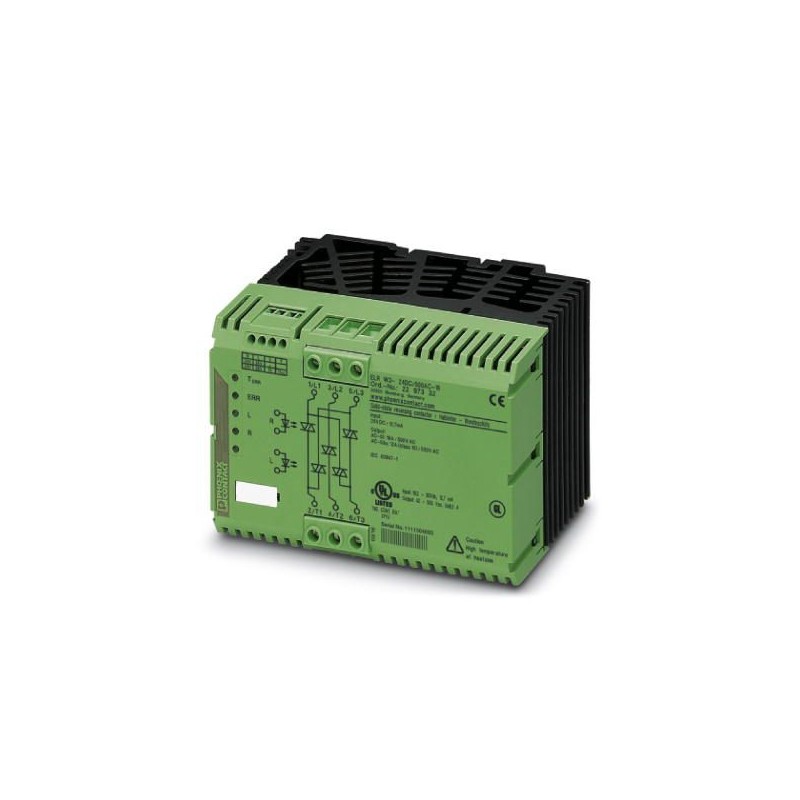

ELR W3- 24DC/500AC-16
2297332
PHOENIX_CONTACT
1
Contactor inversor semiconductor
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2297332 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CK7223 - |
Página del catálogo | Página 41 (C_5_2017) |
EAN | 4046356175692 |
Peso por unidad (sin incluir el embalaje) | 1.808,100 g |
Número de tarifa arancelaria | 85364900 |
País de origen | DE (Alemania) |
Denominación Entrada | Entrada de mando derecha/izquierda |
---|---|
Tensión de accionamiento de dimensionamiento UC | 24 V DC |
Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
Margen de tensión referente a UC | 0,8 ... 1,25 |
Corriente de accionamiento de dimensionamiento IC | 12,7 mA |
Umbral de conmutación | 9,6 V (Señal "0") |
19,2 V (Señal "1") | |
Circuito de protección | Prot. contra inversión de polaridad Diodo supresor |
Prot. contra sobretensiones | |
Indicación de estado | LED amarillo |
Indicación de errores | LED rojo |
Denominación Salida | Salida AC |
---|---|
Tensión asignada de funcionamiento Ue | 500 V AC |
Margen de tensión de servicio | 48 V AC ... 575 V AC |
Rango de corriente de carga | 100 mA ... 16 A (véase derating) |
Corriente de servicio de dimensionamiento a AC-51 | 16 A |
Corriente de servicio de dimensionamiento a AC-53a | 12 A |
Corriente de fuga | 6 mA |
Tensión residual | < 1,5 V |
Corriente transitoria | 300 A (t = 10 ms) |
Denominación de la protección | Módulo RCV |
Denominación Conexión | Circuito de mando |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Denominación Conexión | Circuito de carga |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M4 |
Sección de conductor rígido | 0,5 mm² ... 16 mm² |
Sección de conductor flexible | 0,5 mm² ... 16 mm² |
Sección de conductor AWG | 20 ... 6 |
Tensión de prueba entrada/salida | 5 kVeff |
---|---|
Frecuencia de conmutación | máx. 5 Hz |
Posición para el montaje | vertical (carril horizontal) |
Indicaciones de montaje | alineable con separación = 40 mm |
Modo operativo | Tiempo de trabajo 100 % |
Frecuencia de inversión | ≤ 10 Hz |
Temperatura ambiente (servicio) | -25 °C ... 70 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Índice de protección | IP20 |
Denominación | Normas / especificaciones |
---|---|
Normas/especificaciones | DIN EN 50178 |
EN 60947 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
