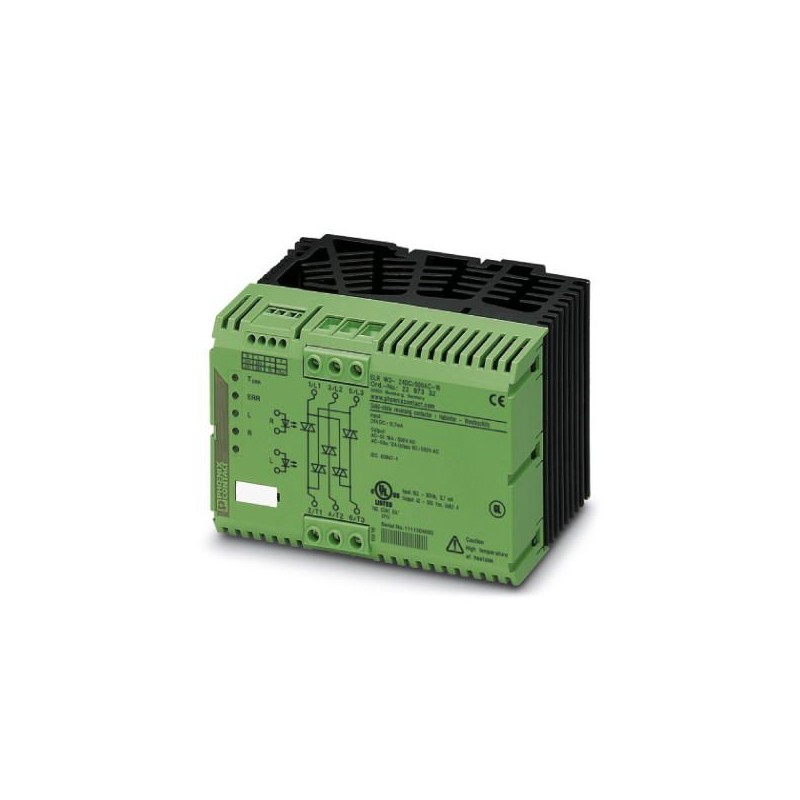

ELR W3- 24DC/500AC-16
2297332
PHOENIX_CONTACT
1
Relè statico di potenza
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2297332 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK7223 - |
Pagina catalogo | Pagina 41 (C_5_2017) |
GTIN | 4046356175692 |
Peso per pezzo (confezione esclusa) | 1.808,100 g |
Numero tariffa doganale | 85364900 |
Paese di origine | DE (Germania) |
Denominazione ingresso | Ingresso di controllo destra/sinistra |
---|---|
Tensione di lavoro di dimensionamento UC | 24 V DC |
Intervallo di tensione di attivazione | 19,2 V DC ... 30 V DC |
Range di tensione riferito a UC | 0,8 ... 1,25 |
Corrente di lavoro di dimensionamento IC | 12,7 mA |
Soglia di commutazione | 9,6 V (Segnale "0") |
19,2 V (Segnale "1") | |
Circuito di protezione | Prot. contro inversione polarità Diodo soppressore |
Prot. contro le sovratensioni | |
Segnalazione stato | LED giallo |
Segnalazione di errore | LED rosso |
Denominazione uscita | Uscita AC |
---|---|
Tens. di esercizio di dimensionam. Ue | 500 V AC |
Range tensioni di esercizio | 48 V AC ... 575 V AC |
Range della corrente di carico | 100 mA ... 16 A (vedere derating) |
Corrente di esercizio con AC-51 | 16 A |
Corrente di esercizio con AC-53a | 12 A |
Corrente di dispersione | 6 mA |
Tensione residua | < 1,5 V |
Corrente impulsiva | 300 A (t = 10 ms) |
Nome protezione | circuito RCV |
Denominazione collegamento | Circuito di comando |
---|---|
Collegamento | Connessione a vite |
Lunghezza di spelatura | 8 mm |
Filettatura | M3 |
Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
Sezione conduttore AWG | 24 ... 12 |
Denominazione collegamento | Circuito di carico |
---|---|
Collegamento | Connessione a vite |
Lunghezza di spelatura | 8 mm |
Filettatura | M4 |
Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
Sezione conduttore AWG | 20 ... 6 |
Tensione di prova ingresso/uscita | 5 kVeff |
---|---|
Frequenza di commutazione | max. 5 Hz |
Posizione d'installazione | Verticale (guida di supporto orizzontale) |
Indicazione per il montaggio | affiancabile con distanza = 40 mm |
Funzionamento | 100 % ED |
Frequenza d'inversione | ≤ 10 Hz |
Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Grado di protezione | IP20 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2297332-ELR W3- 24DC/500AC-16 | 120 Kbytes |
