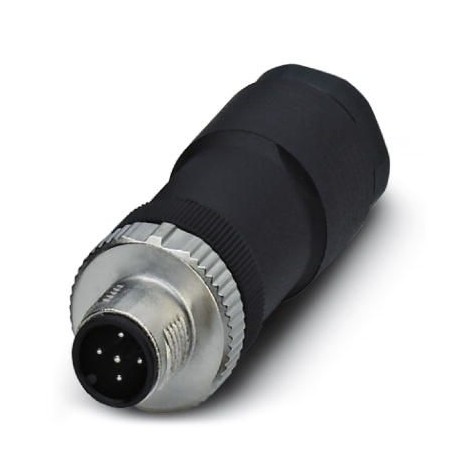

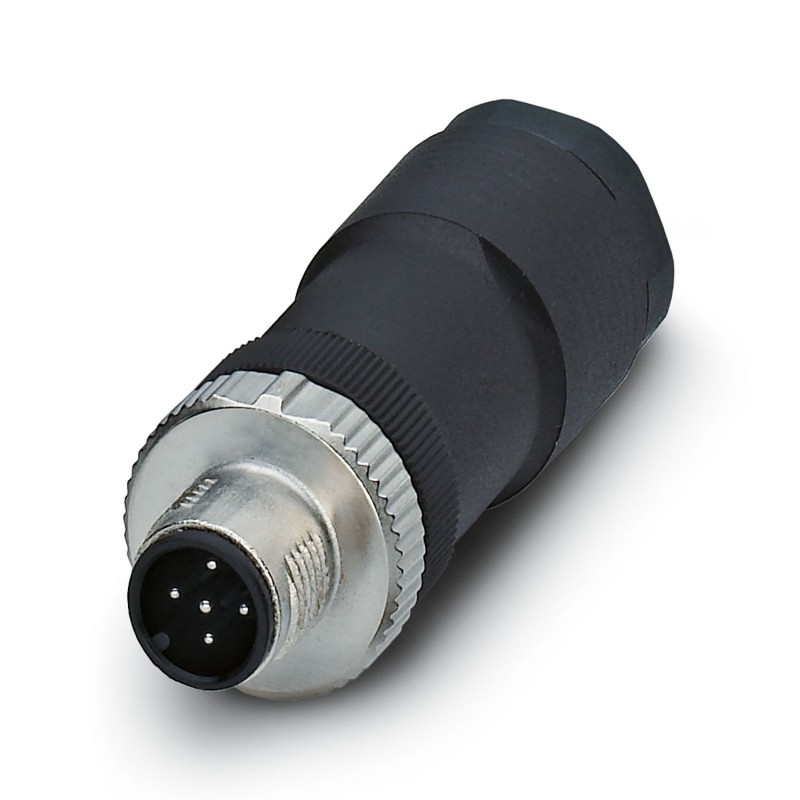

SACC-MS-5CON-PG11-DUO-M SCO 1543016 PHOENIX CONTACT Conector, Universal, 5-polos, Conector macho recto M12 S..
SACC-MS-5CON-PG11-DUO-M SCO
1543016
PHOENIX_CONTACT
Conector, Universal, 5-polos, Conector macho recto M12 SPEEDCON, codificación: A, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg11-DUO, diámetro exterior del cable 2,1 mm ... 3 mm / 4 mm ... 5,2 mm
Sensores > Conector de sensor-actuador
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Indicaciones de montaje | Este conector enchufable incluye una junta para diámetros exteriores de cable grandes y pequeños respectivamente. |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | Universal |
| Número de polos | 5 |
| Número de salidas de cable | 2 |
| Apantallado | no |
| Codificación | A |
| Salida de cables | recta |
| Prensaestopas Pg | Pg11 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 63 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 2x 2,1 mm ... 3 mm (Al utilizar la junta para un diámetro exterior de cable pequeño) |
| 2x 4 mm ... 5,2 mm (Al utilizar la junta para grandes diámetros exteriores de cable) | |
| Carcasa | |
| Diámetro de la caja | 20 mm |
| Material junta | NBR |
| Material cuerpo de agarre | PA |
| Material contacto | CuZn |
| Material superficie del contacto | CuSnZn |
| Material soporte de contactos | PA |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conexión | 0,25 mm² ... 0,75 mm² (sin puntera) |
| 0,14 mm² ... 0,75 mm² (con puntera) | |
| 0,25 mm² ... 0,75 mm² (rígido) | |
| Sección de conexión AWG | 24 ... 18 (sin puntera) |
| 26 ... 20 (con puntera) | |
| Longitud a desaislar del conductor individual | 5 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,2 Nm (Bornes de tornillo) | |
| 0,8 Nm ... 1 Nm (Tornillo de apriete con caja aérea) | |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Resistencia de contacto | ≤ 8 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 5 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 2.1 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.25 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.25 mm² |
| Sección de conductor conectable (EF007343) | 0.25 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
