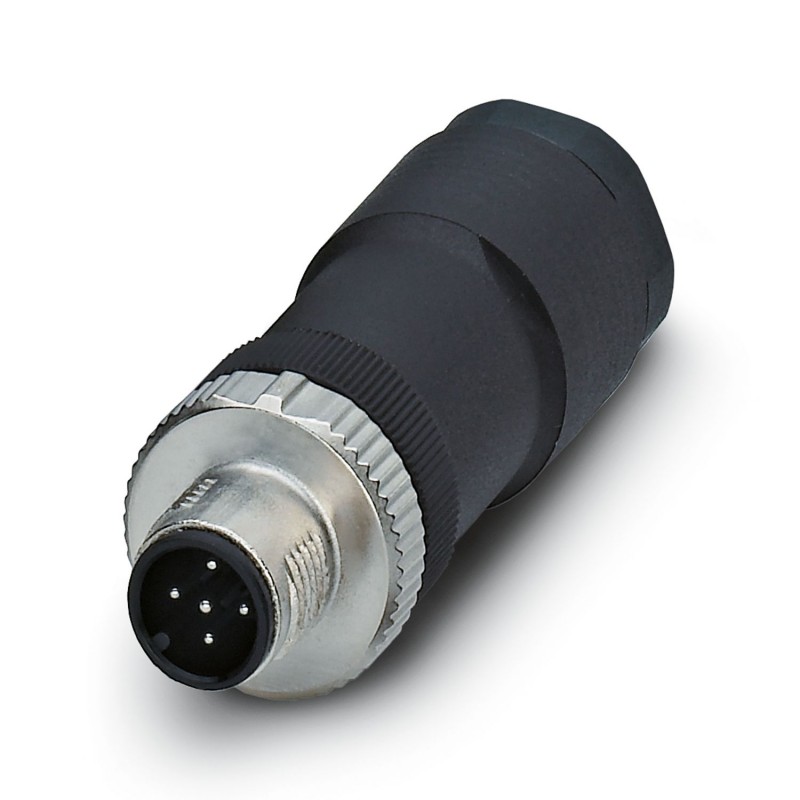

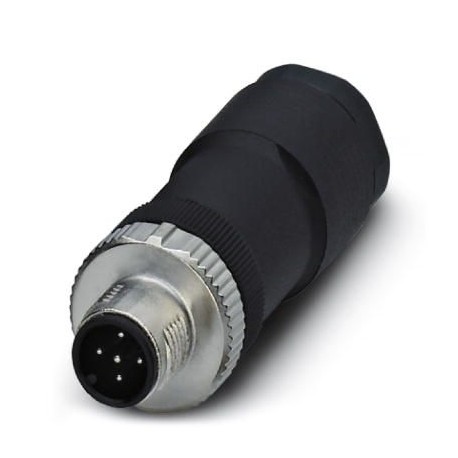

SACC-MS-5CON-PG11-DUO-M SCO 1543016 PHOENIX CONTACT Connettori
Riferimento: SACC-MS-5CON-PG11-DUO-M SCO
Codice: 1543016
Produttore: PHOENIX_CONTACT
Descrizione:
Connettori
Connettore, Universale, 5 poli, Connettore maschio diritto M12 SPEEDCON, codifica A, Collegamento a vite, zigrinatura materiale: Zinco pressofuso, nichelato, pressacavo Pg11-DUO, diametro cavo 2,1 mm ... 3mm/4mm... 5,2 millimetri
Connettore, Universale, 5-poli, Maschio diritto M12 SPEEDCON, codifica: A, Connessione a vite, materiale zigrinato: Pressogetto di zinco, nichelato, connessione a vite per cavo Pg11-DUO, diametro esterno conduttore 2,1 mm ... 3 mm / 4 mm ... 5,2 mm
Categorie:
- sensori > connettore per sensore-attuatore
- PHOENIX_CONTACT > Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Vai al prodotto alternativo:SACC-M12MS-5CON-PG11-DUO-M1662748
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
VISTI DI RECENTE
DETTAGLI
Dati tecnici
Note
| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
Montaggio
| Nota per il montaggio | A questo connettore è allegata una guarnizione rispettivamente per diametro esterno cavo grande e piccolo. |
Caratteristiche articolo
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Tipo sensore | Universale |
| Numero di poli | 5 |
| Numero uscite cavi | 2 |
| Schermato | no |
| Codifica | A |
| Uscita cavo | diritto |
| Connessione a vite Pg | Pg11 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
Dimensioni
| Disegno quotato |  |
| Lunghezza | 63 mm |
| Misure esterne | |
| Diametro esterno | 2x 2,1 mm ... 3 mm (in caso di utilizzo della guarnizione per diametro esterno cavo piccolo) |
| 2x 4 mm ... 5,2 mm (per l'utilizzo della guarnizione per diametro esterno cavo grande) | |
| Custodia | |
| Diametro custodia | 20 mm |
Indicazioni materiale
| Materiale guarnizione | NBR |
| Materiale impugnature | PA |
| Materiale contatto | CuZn |
| Materiale superficie contatti | CuSnZn |
| Materiale inserto portacontatti | PA |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
Dati di collegamento
| Connessione conduttori | |
| Collegamento | Connessione a vite |
| Sezione di collegamento | 0,25 mm² ... 0,75 mm² (senza capocorda) |
| 0,14 mm² ... 0,75 mm² (con capocorda) | |
| 0,25 mm² ... 0,75 mm² (rigido) | |
| Sezione di connessione AWG | 24 ... 18 (senza capocorda) |
| 26 ... 20 (con capocorda) | |
| Lunghezza di spelatura nei singoli conduttori | 5 mm |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,2 Nm (Morsetti a vite) | |
| 0,8 Nm ... 1 Nm (Vite di serraggio con custodia protettiva) | |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 1,5 kV |
| Resistività di massa | ≤ 8 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
Caratteristiche meccaniche
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
Connettori
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | A |
Cavo / linea
| Tipo di segnale/categoria | Universale |
| Lunghezza del tratto da spelare dei fili singoli | 5 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
Normative e prescrizioni
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
ETIM for 1543016 Connettori a innesto (EC002635)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica5
Nome caratteristicaper diametro esterno cavo (EF009475)
Valore caratteristica2.1 mm
Nome caratteristicatipo di scatola (EF006980)
Valore caratteristicadiritto
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica48 V
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.25 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicamateriale della ghiera filettata (EF012304)
Valore caratteristicaaltro
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP67
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
